12 فولت/24 فولت/48 فولت 80 واط الجهد المستمر التيرستورات و 0 10 فولت عكس الضوء led سائق قطاع ضوء إمدادات الطاقة
يحتوي محرك PWM الناتج ترياك ومحرك LED قابل للتعتيم 0-10 فولت 80 وات على وظيفة PFC النشطة المدمجة، وعامل الطاقة > 0.95، وله متطلبات تحميل منخفضة للغاية، ويمكن أن يعمل بشكل مثالي تحت حمل 10-100%
تخصيص
| رقم الموديل | HZA-12080J | HZA-24080J | HZA-48080J |
| نوع الإخراج | |||
| القوة المعادة | 80 واط | ||
| الجهد المعاد | 12 فولت | 24 فولت | 48 فولت |
| التيار المتردد | 6.66 أ | 3.33 أ | 1.66 أ |
| التسامح الجهد | ± 0.5 فولت | ||
| تنظيم الجهد | ±0.5% | ||
| تنظيم الحمل | ±1% | ||
| نوع الإدخال | |||
| مجال الجهد الكهربائي | 110-277 فولت | ||
| نطاق الترددات | 47-63 هرتز | ||
| الكفاءة (الطباع) | 84% @ 120 فولت تيار متردد 85% @ 277 فولت تيار متردد | ||
| إجمالي التشوه التوافقي | THD< 15% (@100% تحميل) | ||
| عامل الطاقة (النوع) | 0.99@120VAC 0.98@277VAC | ||
| التيار المتردد (الطباع) | 0.85 أ | ||
| تيار التدفق (الطباع) | 22 أ | ||
| التسرب الحالي | <0.5 مللي أمبير | ||
| حماية | |||
| دائرة مقصورة | وضع زوبعة، يتعافى تلقائيا بعد إزالة حالة الخطأ. | ||
| الإفراط في التحميل | قم بتقليل جهد الخرج بذكاء أو الاسترداد التلقائي أو إعادة التشغيل للاسترداد | ||
| أكثر من المعتدلة | 100 درجة مئوية ± 10 درجة مئوية إيقاف تشغيل الجهد الكهربي، ويتم استرداده تلقائيًا بعد التبريد. | ||
| بيئة | |||
| درجة حرارة العمل. | Tcase=-40 ~ +60 (يرجى الرجوع إلى قسم "التحميل الخارجي مقابل درجة الحرارة") | ||
| رطوبة العمل | 20 ~ 95% رطوبة نسبية غير متكثفة | ||
| درجة حرارة التخزين، الرطوبة | -40 ~ +90، 10 ~ 95% رطوبة نسبية | ||
| معامل الحرارة | ±0.03%/°C(0~50°C) | ||
| اهتزاز | 10 ~ 500 هرتز، 5G 10 دقيقة./1 دورة، فترة 60 دقيقة. كل على طول محاور X، Y، Z | ||
| السلامة والتوافق الكهرومغناطيسي | |||
| معايير السلامة | UL8750، CSAC22.2 رقم 250.0-08 | ||
| تحمل الجهد | I/PO/P:1.88KVAC | ||
| مقاومة العزلة | I/PO/P: 100 متر أوم / 500 فولت تيار مستمر / 25/ 70% رطوبة نسبية | ||
| انبعاث إي إم سي | الامتثال للجزء 15 من لجنة الاتصالات الفيدرالية (FCC)، الجزء الفرعي ب | ||
| آحرون | |||
| البعد | 188x120.5x42 مللي متر (الطول * العرض * الارتفاع) | ||
| التعبئة | - | ||
 |
 |
 |
 |

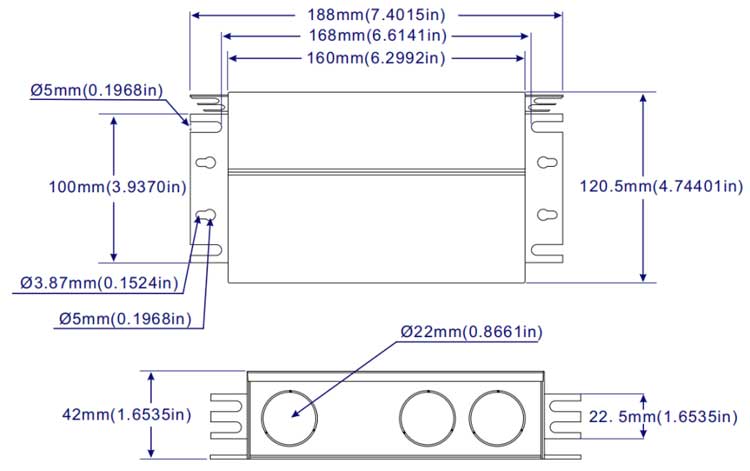

المواصفات الميكانيكية
مواصفات الأسلاك
| HZA-J | مدخل | انتاج | | 0/1-10 فولت يعتم | ||||||
| قوة | وظيفة | لون | المواصفات. | وظيفة | لون | المواصفات. | وظيفة | لون | المواصفات. |
| 80 واط | ايه سي لام | أسود | 18AWG | العاصمة + | أحمر | 18AWG | خافت + | أرجواني | 18AWG |
| ايه سي ن | أبيض | 18AWG | العاصمة- | أسود | 18AWG | خافت- | لون القرنفل | 18AWG | |
| أرضي | أخضر | 18AWG | / | / | / | / | / | / | |

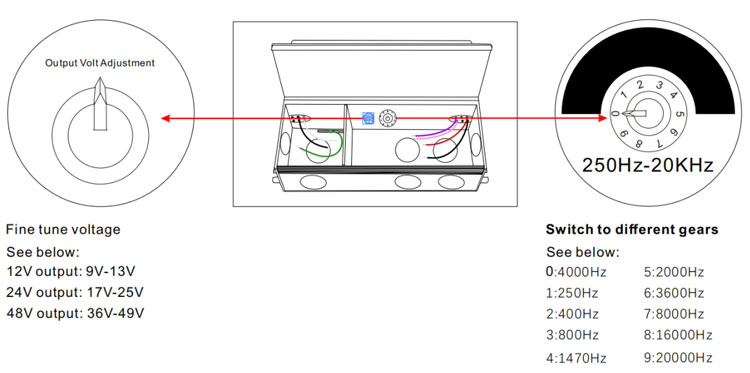

مقدمة الوظيفة

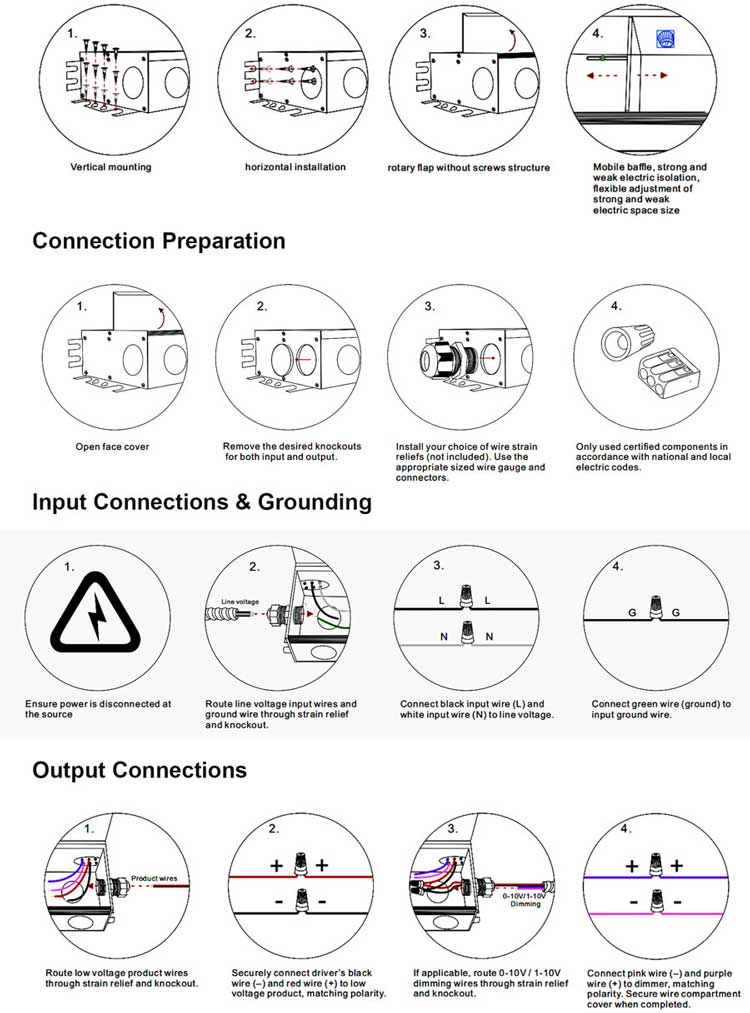

التركيب
1. يجب تثبيت برنامج التشغيل هذا في منطقة جيدة التهوية وخالية من الغازات والأبخرة المتفجرة. دوران الهواء ضروري لتبديد الحرارة.
2. يجب أن تكون المسافة الموصى بها بين مشغلات LED 4 بوصات (10 سم) على الأقل.
3. لا تقم بتثبيت السائق بالقرب من أو فوق الأشياء التي يمكن أن تشع حرارة. يوصى بشدة بالتركيب العمودي.
4.اختر موقعًا مناسبًا قادرًا على تحمل وزن المنتج.
5. استخدم علامات التثبيت الموجودة على الجانب الأيسر والأيمن من برنامج التشغيل لتركيب المنتج.

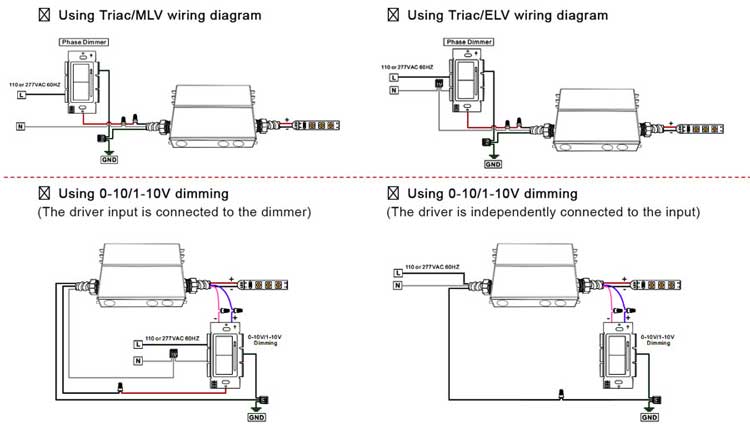

ربط الرسم البياني
استخدام ترياك/قطع المرحلة يعتم
1. من خلال نظام باهتة الطور أو نظام الإضاءة، يمكنك التحكم في خط طور التيار المتردد المدخل (L) وضبط مخرج PWM
2. وضع Triac الخافت: المرحلة الأمامية والمرحلة العكسية، MLV، ELV خافت
3. يرجى محاولة استخدام المخفتات بقوة 1.5 مرة على الأقل كطاقة خرج للسائق.
عملية التعتيم
منتجات ذات صله

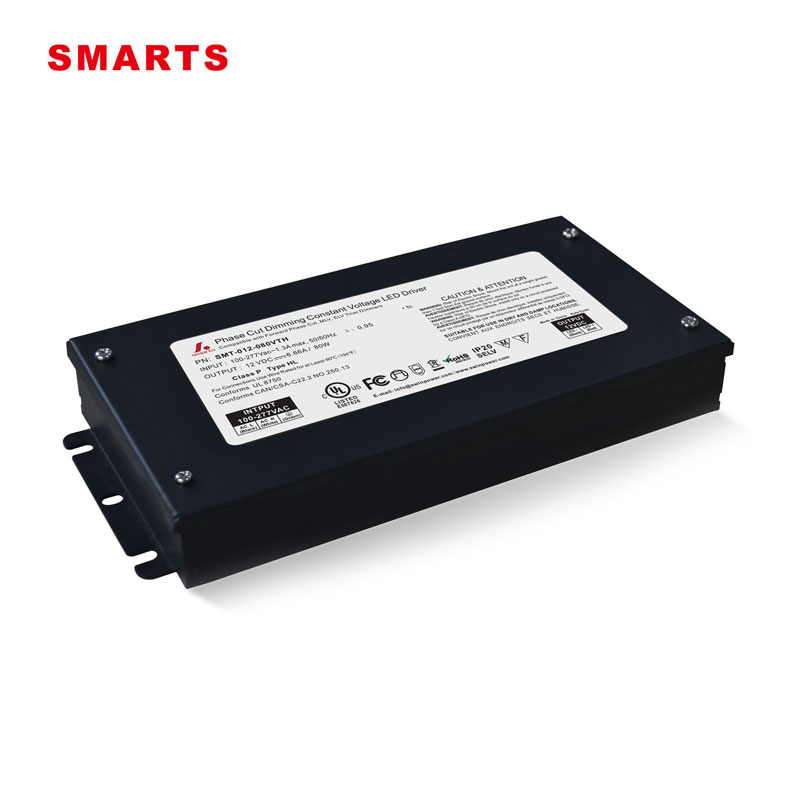

| محرك LED بجهد ثابت قابل للتعتيم بقدرة 80 وات TRIAC مدمج مع صندوق التوصيل، تركيب سهل وسريع، شهادة UL لجهد الإدخال 100-277vac، ضمان لمدة 7 سنوات الموديل: SMT-012-080VTH جهد الإدخال: 100-277vac وضع التعتيم: التيرستورات
|
