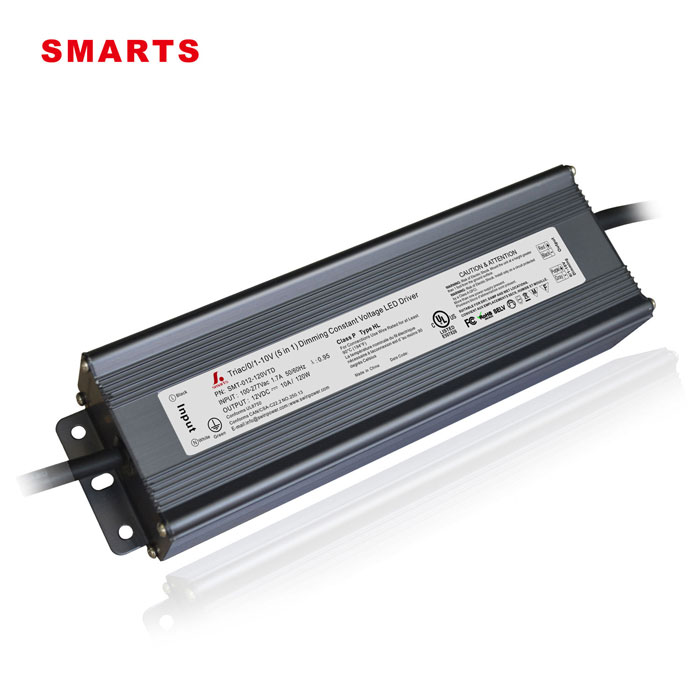

شهادة UL 120 واط التيرستورات و 0 10 فولت صندوق وصلات قابل للتعتيم مزود طاقة للسائق لشرائط LED
يتميز برنامج التشغيل LED القابل للتعتيم بقدرة 120 وات 5 في 1 بمتطلبات تحميل منخفضة للغاية ويمكن أن يعمل بشكل مثالي عند حمل بنسبة 10-100%. وهو متوافق مع مخفتات وأنظمة الثايرستور الأمامية والخلفية المشهورة، ومخفتات وأنظمة 0-10 فولت المتوفرة في السوق. مثل لوترون باهتة
تخصيص
| رقم الموديل | شا-12120J | شا-24120ج | شا-48120ج |
| نوع الإخراج | |||
| القوة المعادة | 120 واط | ||
| الجهد المعاد | 12 فولت | 24 فولت | 48 فولت |
| التيار المتردد | 10 أ | 5 أ | 2.5 أ |
| التسامح الجهد | ± 0.5 فولت | ||
| تنظيم الجهد | ±0.5% | ||
| تنظيم الحمل | ±1% | ||
| نوع الإدخال | |||
| مجال الجهد الكهربائي | 110-277 فولت | ||
| نطاق الترددات | 47-63 هرتز | ||
| الكفاءة (الطباع) | 87% @ 120 فولت تيار متردد 88% @ 277 فولت تيار متردد | ||
| التشوه التوافقي الكلي | THD< 15% (@100% تحميل) | ||
| عامل الطاقة (النوع) | 0.99@120VAC 0.98@277VAC | ||
| التيار المتردد (الطباع) | 1.25 أ | ||
| تيار التدفق (الطباع) | 27 أ | ||
| التسرب الحالي | <0.5 مللي أمبير | ||
| حماية | |||
| دائرة مقصورة | وضع زوبعة، يتعافى تلقائيا بعد إزالة حالة الخطأ. | ||
| الإفراط في التحميل | قم بتقليل جهد الخرج بذكاء أو الاسترداد التلقائي أو إعادة التشغيل للاسترداد | ||
| أكثر من المعتدلة | 100 درجة مئوية ± 10 درجة مئوية إيقاف تشغيل الجهد الكهربي، ويتم استرداده تلقائيًا بعد التبريد. | ||
| بيئة | |||
| درجة حرارة العمل. | Tcase=-40 ~ +60 (يرجى الرجوع إلى قسم "التحميل الخارجي مقابل درجة الحرارة") | ||
| رطوبة العمل | 20 ~ 95% رطوبة نسبية غير متكثفة | ||
| درجة حرارة التخزين، الرطوبة | -40 ~ +90، 10 ~ 95% رطوبة نسبية | ||
| معامل الحرارة | ±0.03%/°C(0~50°C) | ||
| اهتزاز | 10 ~ 500 هرتز، 5G 10 دقيقة./1 دورة، فترة 60 دقيقة. كل على طول محاور X، Y، Z | ||
| السلامة والتوافق الكهرومغناطيسي | |||
| معايير السلامة | UL8750، CSAC22.2 رقم 250.0-08 | ||
| تحمل الجهد | I/PO/P:1.88KVAC | ||
| مقاومة العزلة | I/PO/P: 100 متر أوم / 500 فولت تيار مستمر / 25/ 70% رطوبة نسبية | ||
| انبعاث إي إم سي | الامتثال للجزء 15 من لجنة الاتصالات الفيدرالية (FCC)، الجزء الفرعي ب | ||
| آحرون | |||
| البعد | 188x120.5x42 مللي متر (الطول * العرض * الارتفاع) | ||
| التعبئة | - | ||
 |
 |
 |
 |
المواصفات الميكانيكية
مواصفات الأسلاك
| شا-J | مدخل | انتاج | | 0/1-10 فولت يعتم | ||||||
| قوة | وظيفة | لون | المواصفات. | وظيفة | لون | المواصفات. | وظيفة | لون | المواصفات. |
| 120 واط | ايه سي لام | أسود | 18AWG | العاصمة + | أحمر | 18AWG | خافت + | أرجواني | 18AWG |
| ايه سي ن | أبيض | 18AWG | العاصمة- | أسود | 18AWG | خافت- | لون القرنفل | 18AWG | |
| أرضي | أخضر | 18AWG | الأسلحة الكيميائية- | أصفر | 18AWG | / | / | / | |
مقدمة الوظيفة
التركيب
1. يجب تثبيت برنامج التشغيل هذا في منطقة جيدة التهوية وخالية من الغازات والأبخرة المتفجرة
. دوران الهواء ضروري لتبديد الحرارة.
2. يجب أن تكون المسافة الموصى بها بين محركات LED 4 بوصات (10 سم) على الأقل.
3. لا تقم بتثبيت برنامج التشغيل بالقرب من الأشياء التي يمكن أن تشع أو فوقها.
يوصى بشدة بالتركيب العمودي .
4.اختر موقعًا مناسبًا قادرًا على تحمل وزن المنتج.
5. استخدم علامات التثبيت الموجودة على الجانب الأيسر والأيمن من برنامج التشغيل لتركيب المنتج.
مخطط التوصيل
باستخدام تعتيم قطع الطور/TRIAC
1. من خلال نظام التعتيم الطور أو نظام الإضاءة، يمكنك التحكم في خط طور التيار المتردد المدخل (L) وضبط مخرج PWM
2. وضع Triac الخافت: الطور الأمامي والطور العكسي، MLV، ELV dim
3 يرجى محاولة استخدام المخفتات بقوة 1.5 مرة على الأقل كطاقة خرج للسائق.
عملية التعتيم
منتجات ذات صله

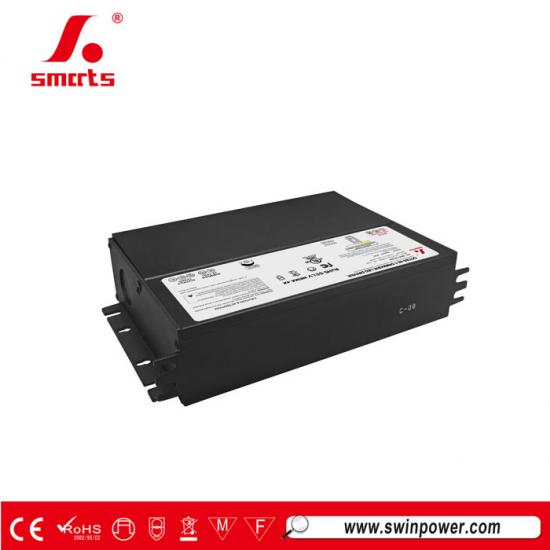

| 277vac triac & 0-10v عاكس للضوء 120 وات ، غلاف من الألومنيوم، مقاوم للماء بدرجة IP67، مقاوم للماء والغبار بشكل فعال، معتمد من UL، يباع بشكل رئيسي إلى أمريكا الشمالية، ضمان لمدة 7 سنوات
