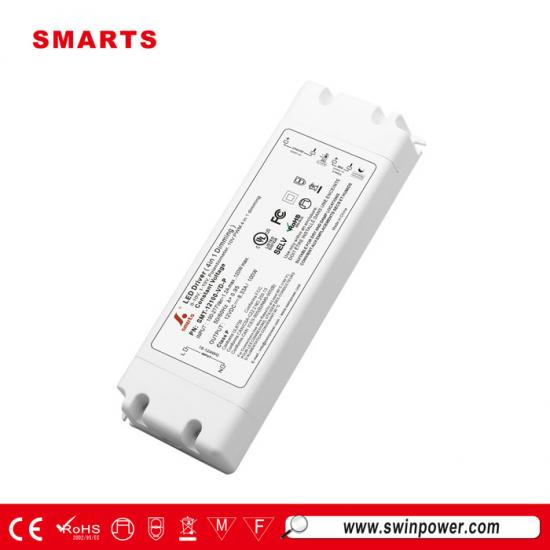

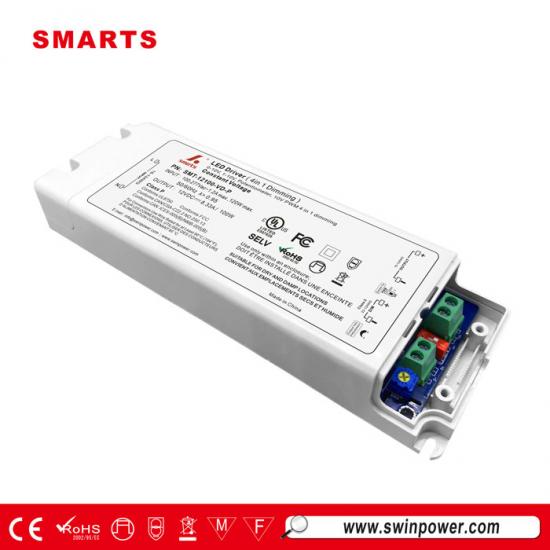

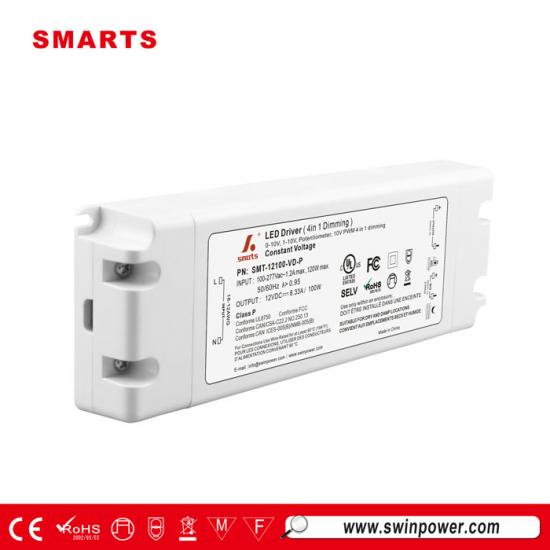

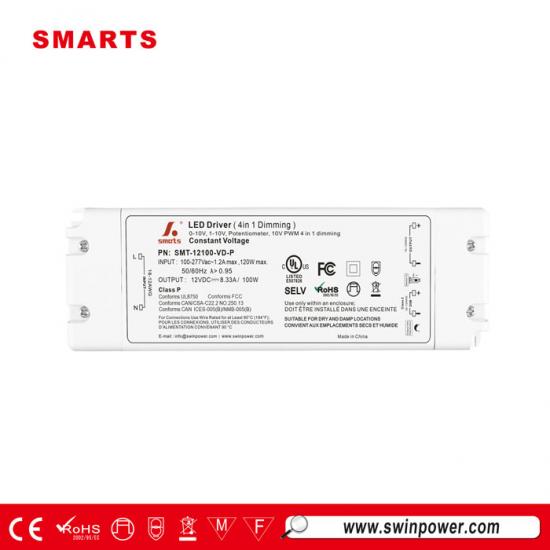

شريط إضاءة LED مزود بالطاقة بقدرة 100 وات 12 فولت 24 فولت 48 فولت، مدرج في قائمة UL، بجهد ثابت 0-10 فولت، للبيع
هذامصدر طاقة LED قابل للتعتيم بجهد ثابت 0-10 فولت بقدرة 100 واطيتمتع بنطاق جهد دخل عالمي يتراوح بين ١٠٠ و٢٧٧ فولت تيار متردد. يتوافق مع لوائح الإضاءة الآمنة العالمية، ويتمتع بنطاق تعتيم يتراوح بين ٠ و١٠٠٪ لضمان تعتيم سلس وخالٍ من الوميض. ضمان ٧ سنوات.
مواصفة
| نموذج | SMT-12100-VD-P | SMT-24100-VD-P | SMT-48100-VD-P | |
| شهادة | UL / cUL / FCC / الفئة P / الفئة 2 | |||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| تحمل الجهد | ±4% | ±4% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤1% | ≤0.5% | |
| تنظيم الحمل | ≤4% | ≤1% | ≤1% | |
| التيار المقدر | 8.33أ | 4.16أ | 2.08 أمبير | |
| الطاقة المقدرة | 100 واط | |||
| تموج الجهد | 400 ملي فولت-بي | 296mVp-p | 176mVp-p | |
| الجهد الزائد | <3% (الحمل الكامل) <4% (بدون حمل) | |||
| ضبط فولتية الإخراج | 12-13 فولت | 24-26 فولت | 48-50 فولت | |
| اختيار وضع الإخراج | ||||
| يتطلب تبديل وضع الإخراج قطع الطاقة لمدة 3 ثوانٍ ثم تشغيلها مرة أخرى حتى يسري تبديل الوضع. | ||||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | ||
| نطاق التردد | 47 - 63 هرتز | |||
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
|
| THD(نوعي) عند التحميل الكامل | <15% عند 120 فولت <15% عند 277 فولت | |||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥88.0% عند 120 فولت تيار متردد ≥91.4% عند 277 فولت تيار متردد |
≥88.4% عند 120 فولت تيار متردد ≥92.0% عند 277 فولت تيار متردد |
≥89.2% عند 120 فولت تيار متردد ≥91.8% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | ≤1.0 أمبير عند 120 فولت تيار متردد ≤0.43 أمبير عند 277 فولت تيار متردد | |||
| طاقة الاستعداد | ≤0.5 واط | |||
| تيار الاندفاع (نموذجي) | 51 أمبير عند 50% من ذروة التيار المتردد 208 ميكروثانية عند 120 فولت تيار متردد 118 أمبير عند 50% من ذروة التيار المتردد 452 ميكروثانية عند 277 فولت تيار متردد. | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | ماس كهربائي | وضع الفواق، يمكن استعادته تلقائيًا بعد الإزالة غير الطبيعية | ||
| التحميل الزائد | ≥120%، الوضع الثابت - الحالي، الاسترداد التلقائي بعد الاستثناء | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55 درجة مئوية ± 5 درجة مئوية، يتم إيقاف تشغيل الإخراج | |||
| بيئة | درجة حرارة العمل. | -40~+40 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة العمل | 20 - 90% رطوبة نسبية غير متكثفة | |||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | |||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |||
| اهتزاز | 10 ~ 500 هرتز، 2 جيجابت 12 دقيقة/دورة، محور X وY وZ 72 دقيقة لكل منهما | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد | |||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | |||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES هذا الاختبار | |||
| انبعاث التوافق الكهرومغناطيسي | FCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2017؛ ICES-005 العدد 5 | |||
| آحرون | الوزن الصافي | 0.36 كجم | ||
| البعد | 178*61.1*24 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 290*215*140 مم 20 قطعة / كرتون | |||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | ||||
| ٣. يُعتبر مصدر الطاقة مُكوّنًا سيتم تشغيله مع المعدات النهائية. ونظرًا لتأثر أداء التوافق الكهرومغناطيسي (EMC) بالتركيب الكامل، يجب على مُصنّعي المعدات النهائية استيفاء توجيه التوافق الكهرومغناطيسي (EMC) عند التركيب الكامل مرة أخرى. | ||||
| ٤. الحالات الافتراضية: وضع الإخراج هو إخراج PWM افتراضيًا. منحنى التعتيم هو منحنى جاما ٢.٢. | ||||
| 5. فيما يتعلق بأنواع أحمال محرك LED حيث يلبي المحرك متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | ||||
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| SD8 | |
| سلك الإدخال | دي جي 128-3 بي |
| سلك الإخراج | دي جي 128-2 بي |
| سلك التعتيم | دي جي 128-2 بي |
توصية MCB:
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 6 |
| 13أ | 7 | |
| 16أ | 9 | |
| 20 أمبير | 12 | |
| 25 أمبير | 15 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 14 |
| 13أ | 18 | |
| 16أ | 22 | |
| 20 أمبير | 28 | |
| 25 أمبير | 30 | |
نصائح دافئة:
1. الحد الأقصى لتيار الحمل الموصى به (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل خرج ١ مم²، الحد الأقصى لتيار الحمل الموصى به (أمبير) = ١ مم² × ١٠ أمبير/مم² = ١٠ أمبير
2. أي طلبات أخرى للكابل، يمكننا تخصيصها.
عملية التعتيم
استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
المنتجات ذات الصلة
|

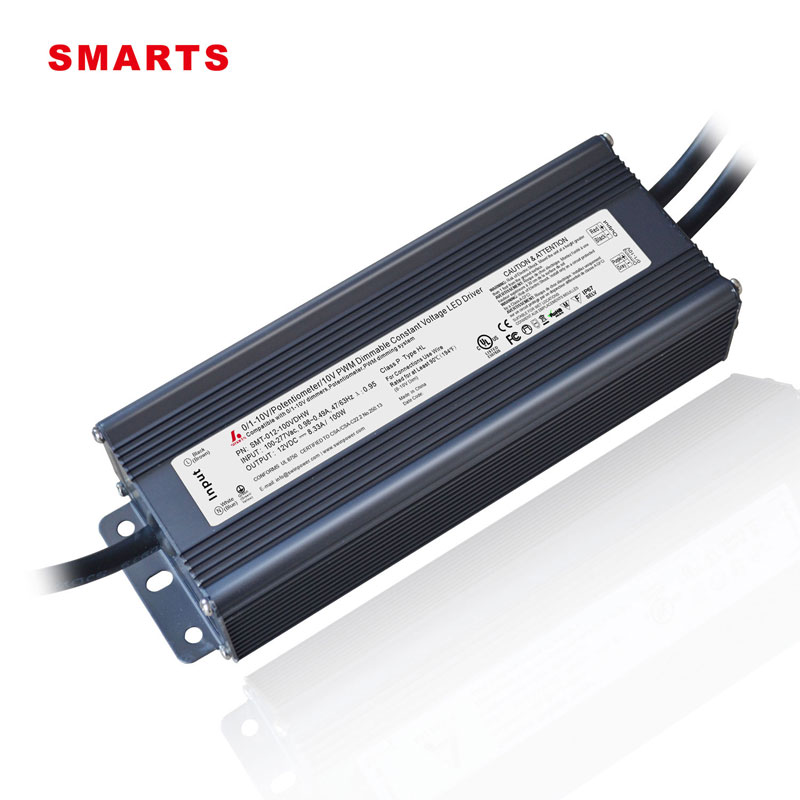

جهد ثابتمصدر طاقة LED قابل للتعتيم 0 10 فولت 100 واطتصميم هيكل من الألومنيوم، مقاوم للماء بدرجة IP67، يتميز بتبديد جيد للحرارة. مناسب لتركيب واستخدام مشاريع إضاءة LED في الأماكن الخارجية الرطبة. ضمان 7 سنوات.
