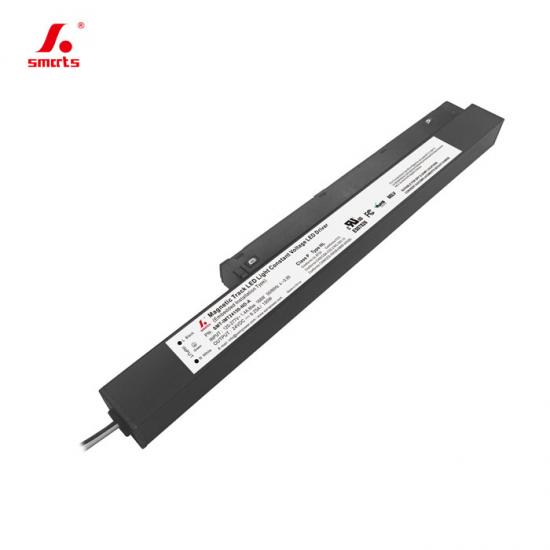

مُشغّل LED داخلي بجهد ثابت، مُدرج في قائمة UL، يعمل بجهد 24 فولت وقدرة 150 واط، غير قابل للتعتيم، من نوع التركيب المُدمج.
سمارتس باور غير- مزود طاقة LED قابل للتعتيم يتميز بتصميم فائق النحافة، مما يجعله متوافقًا تمامًا مع أنظمة المسارات المغناطيسية القياسية المتوفرة في السوق. يحتوي على العديد من ميزات الحماية ضد قصر الدائرة الكهربائية، وارتفاع درجة الحرارة، والحمل الزائد. ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-IMT24150-ND-A | SMT-IMT48150-ND-A | |
| شهادة | UL/ SELV /FCC / RoHS / REACH | ||
| الناتج | جهد التيار المستمر | 24 فولت | 48 فولت |
| تحمل الجهد | ±1.5% | ±1% | |
| تنظيم الجهد | ≤0.5% | ||
| التيار المقنن | 6.25 أمبير | 3.13أ | |
| القدرة المقدرة | 150 واط | ||
| تنظيم الأحمال | ±1% | ||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة (النموذجي) عند الحمل الكامل | 0.99 عند 120 فولت تيار متردد؛ 0.95 عند 277 فولت تيار متردد | ||
| THD(Typ. ) عند الحمل الكامل | أقل من 20% عند 120 و277 فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل |
≥91% عند 120 فولت تيار متردد
≥93% عند 277 فولت تيار متردد |
≥91% عند 120 فولت تيار متردد
≥93% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1.5 أمبير | ||
| تيار البدء (النموذجي) | 26 أمبير، 430 ميكروثانية عند 50% 120 فولت تيار متردد؛ 63 أمبير، 280 ميكروثانية عند 50% 277 فولت تيار متردد | ||
| تيار التسريب | <0.5 مللي أمبير | ||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد وضعه تلقائيًا بعد زوال حالة العطل | |
| زيادة الحمل | ≤120% وضع التيار الثابت، ويعود الوضع إلى طبيعته تلقائيًا بعد زوال حالة العطل | ||
| ارتفاع درجة الحرارة | جهد الخرج عند إيقاف التشغيل عند درجة حرارة 100 درجة مئوية ± 10 درجة مئوية، ويعود الجهد تلقائيًا إلى وضعه الطبيعي بعد التبريد. | ||
| بيئة | درجة حرارة العمل | -40 إلى +60 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | ||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/P-0/P: 1.8KVAC I/PF/G: 1.8KVAC O/PF/G: 0.5KVAC(US) | ||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| انبعاثات التوافق الكهرومغناطيسي | الجزء 15 من قانون لجنة الاتصالات الفيدرالية (الولايات المتحدة) | ||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | الوضع المختلف: 2 كيلو فولت، الوضع المشترك: 4 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.85 كجم | |
| الأبعاد | 337.2*22.4*44 مم / 13.27*1.73*0.88 بوصة (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 20 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | ||
| 2. في حالة انخفاض جهد الإدخال، يلزم خفض قدرة الخرج لضمان عمر طويل. | |||
|
|
|
|
|
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي MGQ101 | |
| أسلاك الإدخال | أسود (L) أبيض (N) أخضر (G) (3*18AWG) |
| الناتج | تضمين المسار وعبر تيار خرج محرك سكة التوجيه |
| ملاحظة: يرجى التأكد من توصيل هذه المكونات بشكل صحيح، وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج بمساحة مقطع 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. يمكننا تخصيص أي طلبات أخرى متعلقة بالكابلات.

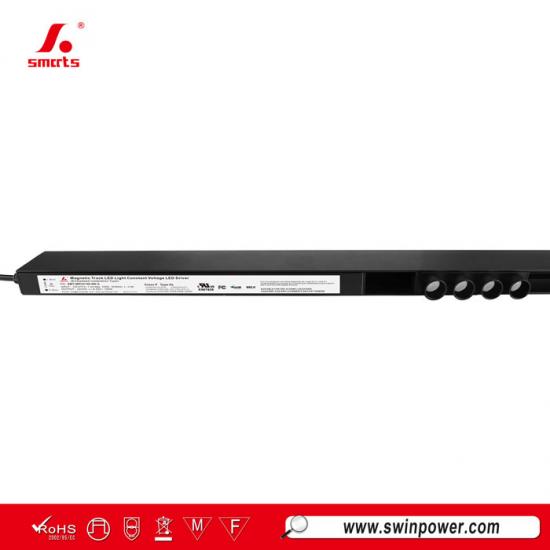

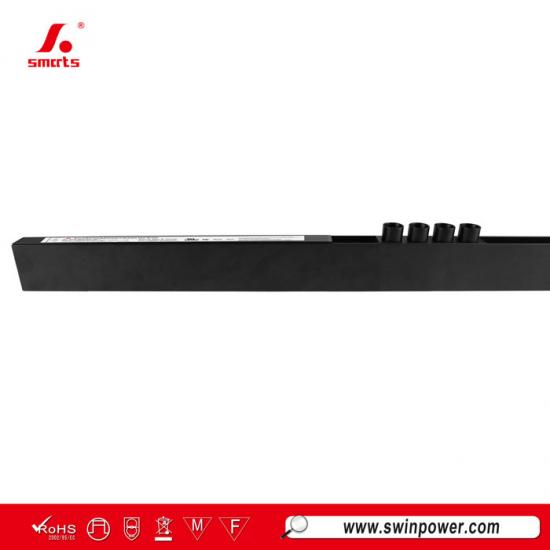

مسار متوافق :
مخطط توصيل التعتيم
المنتجات ذات الصلة
|

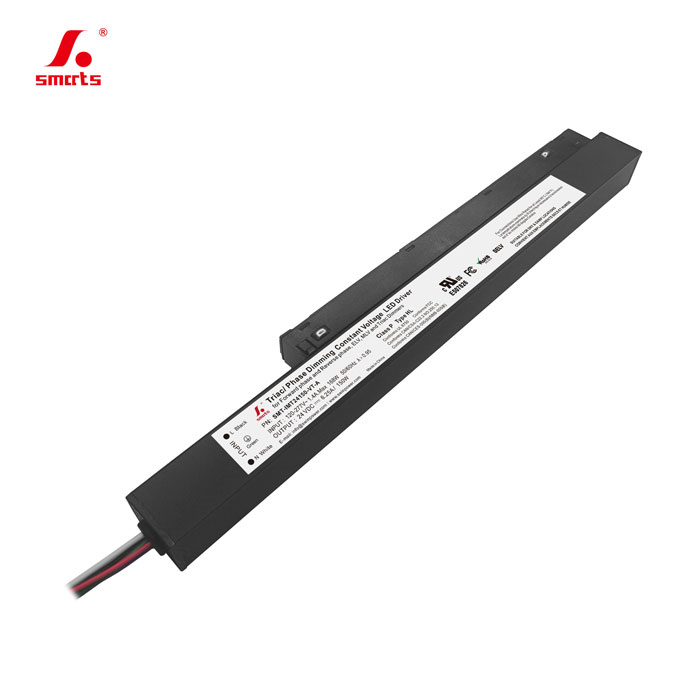

هذا مزود طاقة LED فائق النحافة قابل للتعتيم بتقنية الترياك وهو مناسب للتركيب المستمر على المسار في الأماكن الداخلية الضيقة، مما يوفر تشغيلًا مستقرًا وسلسًا وخاليًا من الوميض، ويأتي مع ضمان لمدة 7 سنوات.
