UL المدرجة 24 فولت/48 فولت الجهد المستمر CCT و التيرستورات/0 10 فولت شريط إضاءة LED قابل للتعتيم أضواء سائق مصدر الطاقة

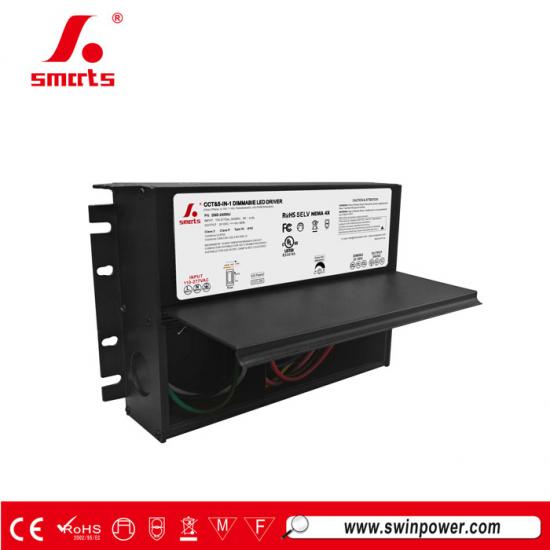

محرك LED قابل للتعتيم 24 فولت/48 فولت CCT & triac/0 10 فولت 96 واط وظيفة إخراج عالمية 110-277vac مع متطلبات تحميل منخفضة للغاية، قادر على العمل بشكل مثالي تحت حمل 10-100%
تخصيص
| رقم الموديل | DSD-24096J | DSD-48096J |
| نوع الإخراج | ||
| القوة المعادة | 96 واط | |
| الجهد المعاد | 24 فولت | 48 فولت |
| التيار المتردد | 4 ا | 2 أ |
| التسامح الجهد | ± 0.5 فولت | |
| تنظيم الجهد | ±0.5% | |
| تنظيم الحمل | ±1% | |
| نوع الإدخال | ||
| مجال الجهد الكهربائي | 110-277 فولت | |
| نطاق الترددات | 47-63 هرتز | |
| الكفاءة (الطباع) | 89% @ 120 فولت تيار متردد 90% @ 277 فولت تيار متردد | |
| إجمالي التشوه التوافقي | THD< 15% (@100% تحميل) | |
| عامل الطاقة (النوع) | 0.99@120VAC 0.98@277VAC | |
| التيار المتردد (الطباع) | 1.02 أ | |
| تيار التدفق (الطباع) | 25 أ | |
| التسرب الحالي | <0.5 مللي أمبير | |
| حماية | ||
| دائرة مقصورة | قم بإيقاف تشغيل جهد التشغيل/التشغيل، وأعد تشغيله للتعافي بعد إزالة حالة الخلل | |
| الإفراط في التحميل | قم بتقليل جهد الخرج بذكاء أو الاسترداد التلقائي أو إعادة التشغيل للاسترداد | |
| أكثر من المعتدلة | 100 درجة مئوية ± 10 درجة مئوية تقلل بذكاء من جهد الخرج والتيار. الاسترداد التلقائي بعد الانتهاء | |
| تتم إزالة الحمل | ||
| بيئة | ||
| درجة حرارة العمل. | Tcase=-40 ~ +60 (يرجى الرجوع إلى قسم "التحميل الخارجي مقابل درجة الحرارة") | |
| رطوبة العمل | 20 ~ 95% رطوبة نسبية غير متكثفة | |
| درجة حرارة التخزين، الرطوبة | -40 ~ +90، 10 ~ 95% رطوبة نسبية | |
| معامل الحرارة | ±0.03%/°C(0~50°C) | |
| اهتزاز | 10 ~ 500 هرتز، 5G 10 دقيقة./1 دورة، فترة 60 دقيقة. كل على طول محاور X، Y، Z | |
| السلامة والتوافق الكهرومغناطيسي | ||
| معايير السلامة | UL8750، CSAC22.2 رقم 250.0-08 | |
| تحمل الجهد | I/PO/P:1.88KVAC | |
| مقاومة العزلة | I/PO/P: 100 متر أوم / 500 فولت تيار مستمر / 25/ 70% رطوبة نسبية | |
| انبعاث إي إم سي | الامتثال للجزء 15 من لجنة الاتصالات الفيدرالية (FCC)، الجزء الفرعي ب | |
| آحرون | ||
| البعد | 188x120.5x42 مللي متر (الطول * العرض * الارتفاع) | |
| التعبئة | - | |
 |
 |
 |
 |

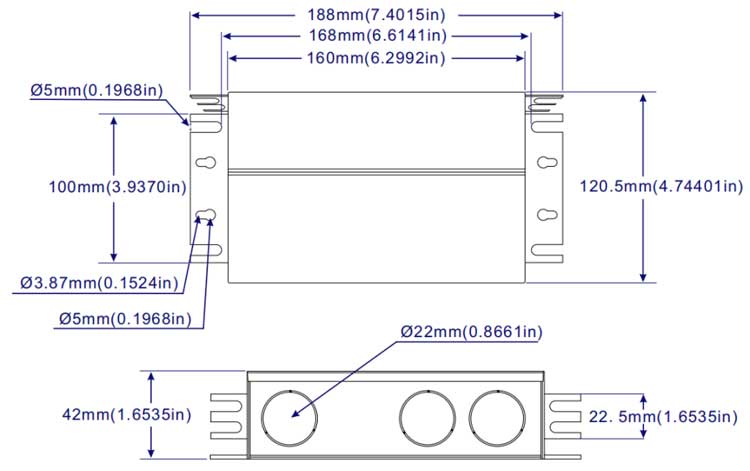

المواصفات الميكانيكية
مواصفات الأسلاك
| DSD-J | مدخل | انتاج | | 0/1-10 فولت يعتم | ||||||
| قوة | وظيفة | لون | المواصفات. | وظيفة | لون | المواصفات. | وظيفة | لون | المواصفات. |
| 96 واط | ايه سي لام | أسود | 18AWG | العاصمة + | أحمر | 18AWG | خافت + | أرجواني | 18AWG |
| ايه سي ن | أبيض | 18AWG | العاصمة- | أسود | 18AWG | خافت- | لون القرنفل | 18AWG | |
| أرضي | أخضر | 18AWG | الأسلحة الكيميائية- | أصفر | 18AWG | خافت- | البرتقالي | 18AWG | |
مقدمة الوظيفة

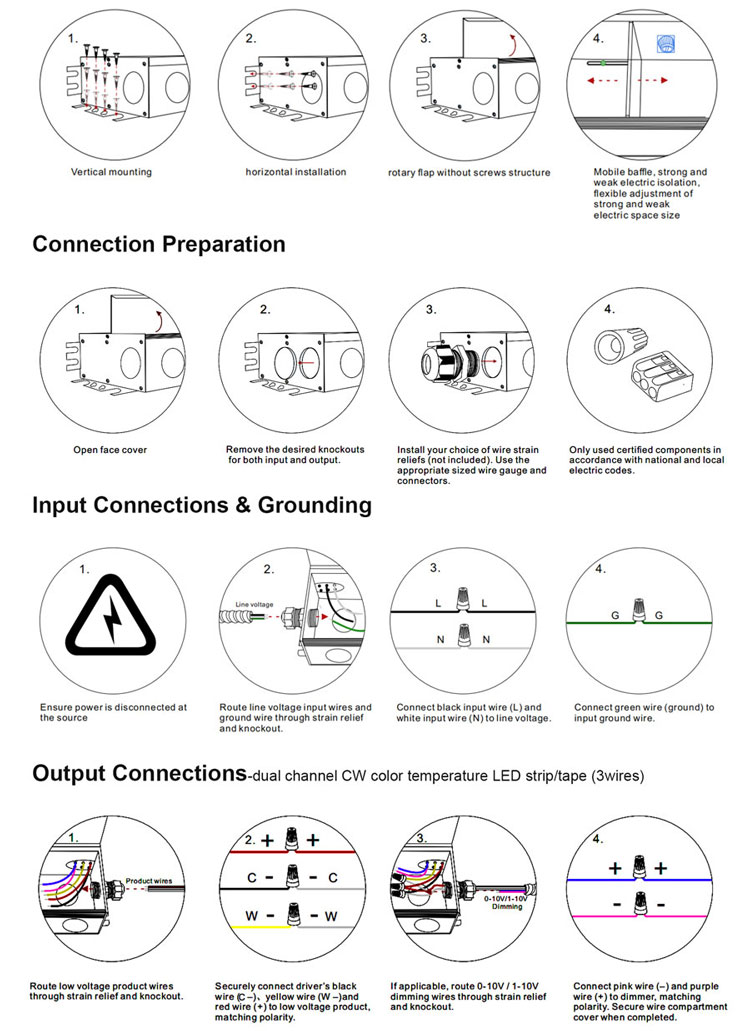

التركيب
1. يجب تثبيت برنامج التشغيل هذا في منطقة جيدة التهوية وخالية من الغازات والأبخرة المتفجرة
. دوران الهواء ضروري لتبديد الحرارة.
2. يجب أن تكون المسافة الموصى بها بين مشغلات LED 4 بوصات (10 سم) على الأقل.
3. لا تقم بتثبيت برنامج التشغيل بالقرب من الأشياء التي يمكن أن تشع أو فوقها.
يوصى بشدة بالتركيب العمودي .
4.اختر موقعًا مناسبًا قادرًا على تحمل وزن المنتج.
5. استخدم علامات التثبيت الموجودة على الجانب الأيسر والأيمن من برنامج التشغيل لتركيب المنتج.
مخطط التوصيل

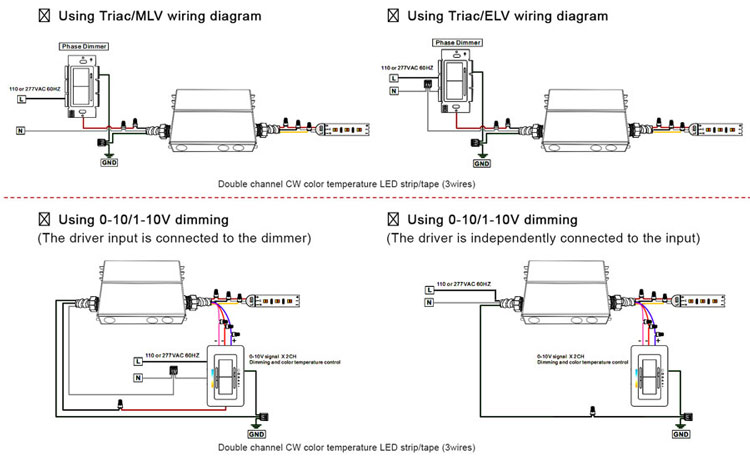

باستخدام تعتيم قطع الطور/TRIAC
1. من خلال نظام التعتيم الطور أو نظام الإضاءة، يمكنك التحكم في خط طور التيار المتردد المدخل (L) وضبط مخرج PWM
2. وضع Triac الخافت: الطور الأمامي والطور العكسي، MLV، ELV dim
3 يرجى محاولة استخدام المخفتات بقوة 1.5 مرة على الأقل كطاقة خرج للسائق.
عملية التعتيم
