مشغل LED قابل للتعتيم بجهد ثابت 15 واط 24 فولت بشكل دائري مُدرج في UL، IP20 للاستخدام الداخلي
هذا مشغل LED قابل للتعتيم عبر DMXيتميز بتصميم هيكل بلاستيكي دائري مدمج ويوفر تعتيماً سلساً ومستقراً وخالياً من الوميض ضمن نطاق 0.1–100%. كما يشتمل على وحدة برمجة ذكية مدمجة بتقنية NFC، مما يسمح بضبط جهد الخرج عبر تطبيق NFC لتحقيق أداء تعتيم سلس.
المواصفات
| الطراز | SMT-R12015-DMX-P | SMT-R24015-DMX-P | SMT-R48015-DMX-P | |
| الشهادة | UL قيد الانتظار / CE / UKCA / SELV / ROHS / REACH | |||
| الخرج | جهد التيار المستمر المُقدر | 12V | 24V | 48V |
| سماحية الجهد | ±3% | ±2% | ±2% | |
| تنظيم الحمل | ±2% | ±1% | ±1% | |
| تنظيم الجهد | ±0.5% | |||
| التيار المُقدر | 1.25A | 0.625A | 0.313A | |
| القدرة المُقدرة | 15W | |||
| تجاوز القيمة الاسمية | 8% | 5% | 5% | |
| الإدخال | نطاق الجهد | 220-240VAC(EU) & 120-277VAC(US) | ||
| نطاق التردد | 47 - 63 هرتز | |||
| معامل القدرة عند الحمل الكامل | 0.98@120VAC 0.91@230VAC 0.83@277VAC | |||
| التشوه التوافقي الكلي (النموذجي) عند الحمل الكامل | ≤8%@120VAC ≤20%@230VAC ≤20%@277VAC | |||
| الكفاءة عند الحمل الكامل | 79%@120VAC 81.1%@230VAC 81%@277VAC |
82.4%@120VAC 84.1%@230VAC 83.9%@277VAC |
82.5%@120VAC 84.5%@230VAC 84%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | 0.18A | |||
| تيار الاندفاع (النموذجي) | 1.4A,2 2.4us @50%Ipeak 120VAC 2.24A, 24us @50%Ipeak 230VAC 2.36A, 25.2us @50%Ipeak 277VAC |
|||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | إيقاف جهد الخرج، ويستعيد التشغيل تلقائياً بعد إزالة حالة العطل. | ||
| الحمل الزائد | 105%~110% وضع التقطيع، ويستعيد التشغيل تلقائياً بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 50°C ±5°C، يتم إيقاف الخرج. | |||
| البيئة | درجة حرارة التشغيل | -40~+50℃ (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة التشغيل | 20 - 90%RH بدون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40 - +80℃، 10 - 95% RH بدون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 2G لمدة 10 دقائق/دورة، محاور X Y Z لمدة 72 دقيقة لكل منها | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1؛ EN61347-2-13 UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
||
| جهد التحمل | I/P-O/P:3.75KVAC (الاتحاد الأوروبي) I/P-O/P: 1.88KVAC (الولايات المتحدة) |
|||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| حصانة التوافق الكهرومغناطيسي | EN61547؛ EN61000-4-2,3,4,5,6,11 لا تطلب FCC/ICES هذا الاختبار. |
|||
| انبعاثات التوافق الكهرومغناطيسي | EN55015؛ EN61000-3-2,3 FCC الجزء 15 القسم الفرعي B |
|||
| اختبار حصانة الاندفاع | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | |||
| أخرى | الوزن الصافي | 0.11KG | ||
| الأبعاد | 54*48.2*24.0mm (Φ*W*H) | |||
| التغليف | 380*290*155mm 100pcs/CTN | |||
| ملاحظات | 1. ما لم يُذكر خلاف ذلك، يتم قياس جميع المواصفات عند دخل 230V، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25℃. 2. الحالات الافتراضية: مستوى جهد الخرج هو المستوى 1. (انظر جدول مستويات تنظيم جهد NFC أدناه) تردد الخرج هو 4KHZ. منحنى التعتيم هو منحنى لوغاريتمي. |
|||
|
|
 |
 |
 |
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع 6KA): |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| عندما يكون جهد الإدخال 230Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قطع السعة:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قطع السعة:6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
ملاحظة：
1. يوصى بأن تكون الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على أن أقصى درجة حرارة محيطة هي 50 °C.
2. يجب اختيار القاطع وفقًا للجهد المقنن للدخل، والتيار المقنن للدخل، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقياس الأسلاك الأمريكي | |
| سلك الإدخال | 1015 2*18 AWG 0.824 مم²\أسود(L)، أبيض(N) |
| سلك الإخراج | 1015 2*22 AWG 0.326 مم²\أحمر(V+)، أسود(V-) |
| سلك التعتيم الإلكتروني | 1015 2*22 AWG 0.326 مم²\أرجواني(DIM+)، وردي(DIM-) |
تشغيل التعتيم
وظيفة NFC
 |
 |
 |
 |
|
تطبيق ProNFC |
أجهزة NFC المحمولة |
تنزيل IOS |
تنزيل Android |
ضبط جهد الخرج قليلًا عبر NFC
يمكن قراءة جهد الخرج وكتابته بواسطة هاتف محمول مزود بتطبيق ProNFC أو جهاز NFC محمول (جهاز قراءة وكتابة NFC: NFC-RW)
عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
| مستوى تنظيم جهد NFC | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
تعيين العنوان بسهولة عبر NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول باستخدام تطبيق Set NFC أو جهاز محمول يدعم NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
المنتجات ذات الصلة
|

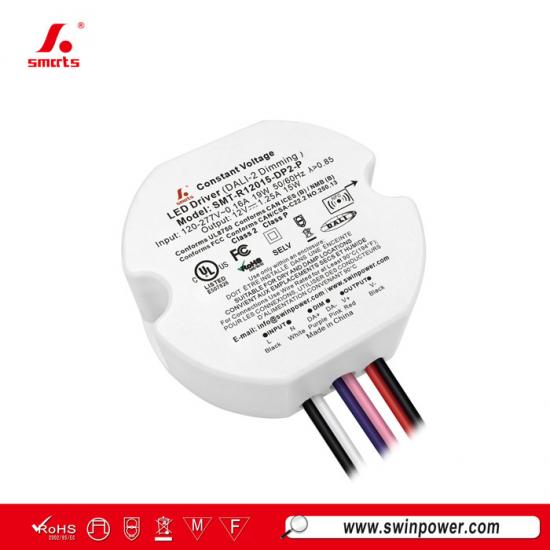

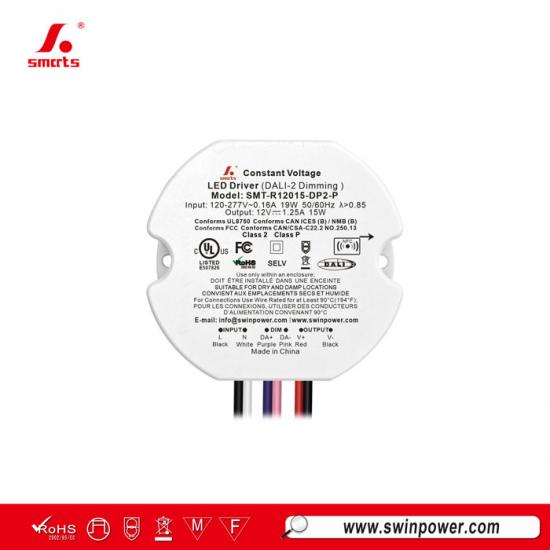

15 واطمزود طاقة LED قابل للتعتيم DALI-2يتميز بتشغيل بجهد ثابت، وتبديد ممتاز للحرارة، وهيكل بلاستيكي مدمج؛ ومناسب للتركيب في المساحات الداخلية المحدودة ومدعوم بضمان لمدة 7 سنوات.
