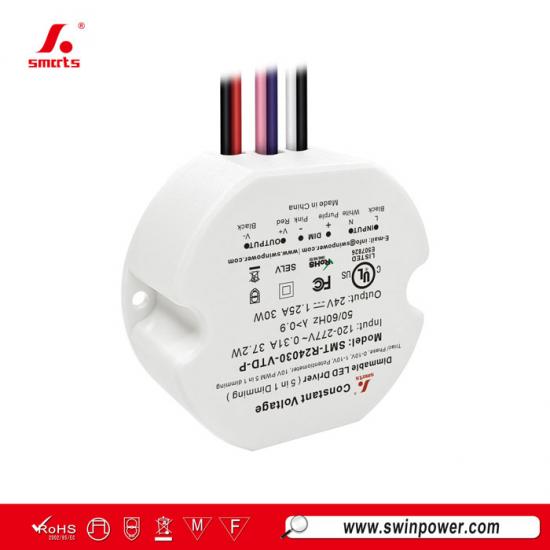

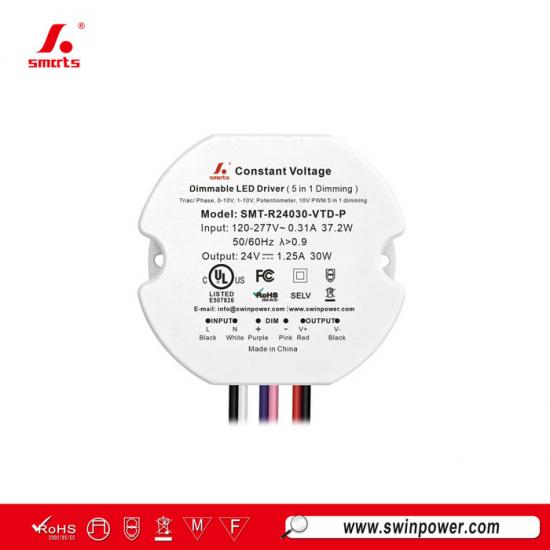

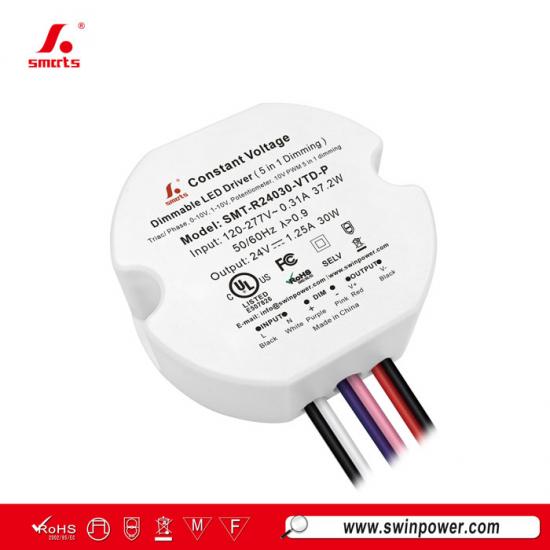

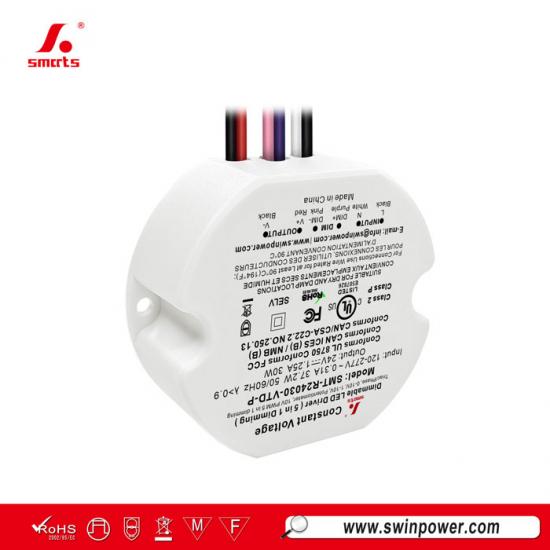

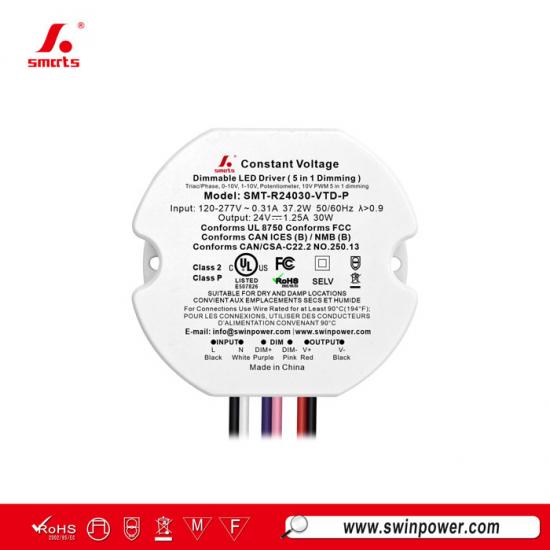

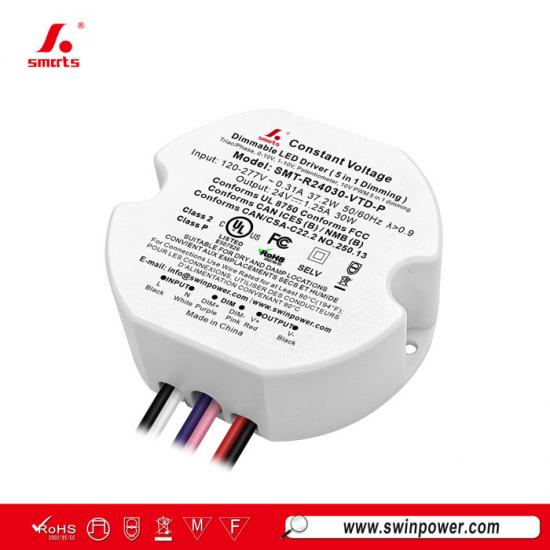

مزود طاقة ثلاثي الأقطاب 120-277 فولت تيار متردد ومحرك LED قابل للتعتيم 0-10 فولت لشريط LED
30 واطمزود طاقة LED قابل للتعتيم من 0 إلى 10 فولت مع تراياكيتميز بتشغيل بجهد ثابت وكفاءة تصل إلى 83٪؛ مصمم بغلاف بلاستيكي دائري مناسب للتركيب في المساحات الداخلية الضيقة، ومدعوم بضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-R24030-VTD-P | |
| شهادة | UL قيد الانتظار / RoHS / SELV | |
| الناتج | جهد التيار المستمر | 24 فولت |
| التيار المقنن | 1.25 أمبير | |
| القدرة المقدرة | 30 واط | |
| تحمل الجهد | ±0.5 فولت | |
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| معامل القدرة عند الحمل الكامل | ≥0.98 عند 120 فولت تيار متردد ≥0.92 عند 277 فولت تيار متردد | |
| THD(Ty.) عند الحمل الكامل | ≤15% عند 120 فولت تيار متردد ≤25% عند 277 فولت تيار متردد | |
| الكفاءة عند الحمل الكامل | ≥82% عند 120 فولت تيار متردد ≥82% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.32 أمبير | |
| تيار البدء (النموذجي) | 4.24 أمبير، 52 ميكروثانية عند 50% من ذروة التيار عند 120 فولت تيار متردد؛ 7.52 أمبير، 34 ميكروثانية عند 50% من ذروة التيار عند 277 فولت تيار متردد | |
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. |
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |
| ارتفاع درجة الحرارة | درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية، ينخفض الناتج إلى 50٪؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية، إيقاف التشغيل؛ عندما تنخفض درجة الحرارة إلى 45 درجة مئوية ± 5 درجة مئوية، يعود الناتج إلى 100%. |
|
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) |
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز | 10 ~ 500 هرتز، 2G، 12 دقيقة/دورة، محور X Y Z، 72 دقيقة لكل محور | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
| تحمل الجهد | I/PO/P:1.88KVAC | |
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | |
| انبعاثات التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي ب | |
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 1 كيلو فولت | |
| آحرون | الوزن الصافي | |
| الأبعاد | 74.4*66.4*24 مم (القطر*العرض*الارتفاع) | |
| التعبئة والتغليف | 385*290*190 مم، 80 قطعة/كرتونة | |
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند الحمل المقنن لـ 120 فولت تيار متردد و 25 درجة مئوية من درجة الحرارة المحيطة. | |
| 2. يلزم خفض خرج الطاقة عند جهد الإدخال المنخفض لضمان عمر خدمة طويل. | ||
|
|
 |
 |
 |
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 66 |
| 13أ | 86 | |
| 16أ | 105 | |
| 20أ | 132 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 125 |
| 13أ | 163 | |
| 16أ | 200 | |
| 20أ | 250 | |
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 66 |
| 13أ | 86 | |
| 16أ | 105 | |
| 20أ | 132 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 140 |
| 13أ | 183 | |
| 16أ | 225 | |
| 20أ | 281 | |
ملحوظة":"
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقاييس الأسلاك الأمريكية | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود (L)، أبيض (N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر (V+)، أسود (V-) |
| سلك إلكتروني خافت | 1015 2*22 AWG 0.326mm2\بنفسجي (خافت+)، وردي (خافت-) |
عملية التعتيم
استخدام طريقتين للتعتيم في الوقت نفسه،يجب التأكد من أن إضاءة LED تصل إلى أقصى سطوع. عندها يمكنك استخدام خاصية التعتيم الأخرى؛
استخدام التعتيم الأحادي --- تعتيم الترياك/قطع الطورز
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق التوصيل
مُخفِّت إضاءة طوري/ترياكر نظام الإضاءة.
2. العمل مع Fالمرحلة الأمامية، MLVوالطور المعكوس، ELV،مخفتات الإضاءة TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل حوالي 10%
4. يرجى محاولة استخدام مخفتات الإضاءة المزودة بالكهرباء على الأقل 2أضعاف طاقة خرج المحرك.
باستخدام خاصية التعتيم الواحدة ---0-10/ 1-10 فولتمقياس جهد / 10 فولت PWM التعتيم
المنتجات ذات الصلة
|

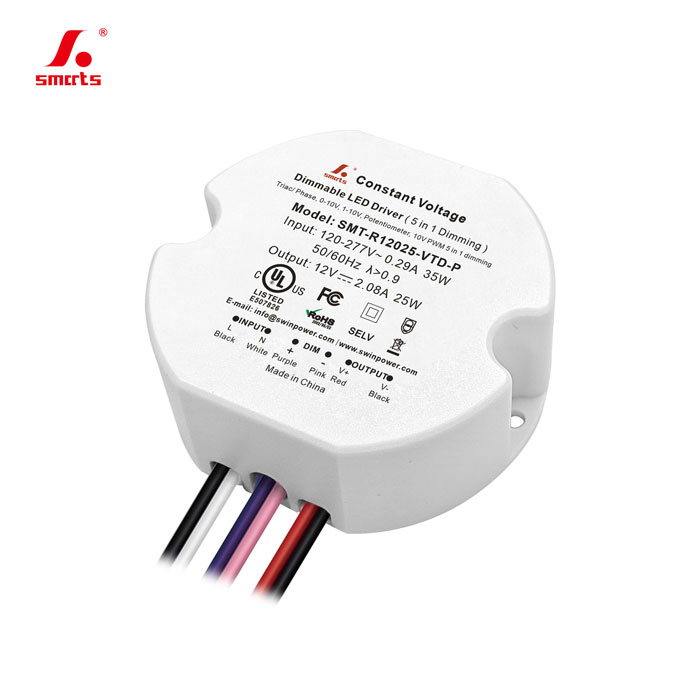

سمارتس باور الجديدمزود طاقة LED قابل للتعتيم بقدرة 25 واط TRIAC و0-10 فولتيتميز بوضع تشغيل بجهد ثابت وكفاءة تصل إلى 87%. وهو متوافق مع معايير السلامة العالمية للإضاءة ويأتي مع ضمان لمدة 7 سنوات.
