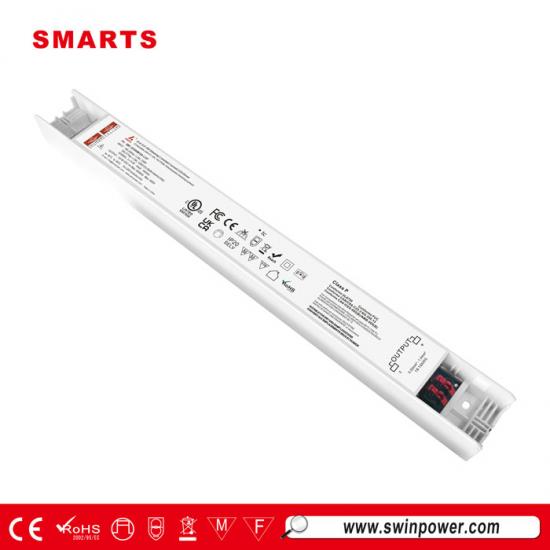

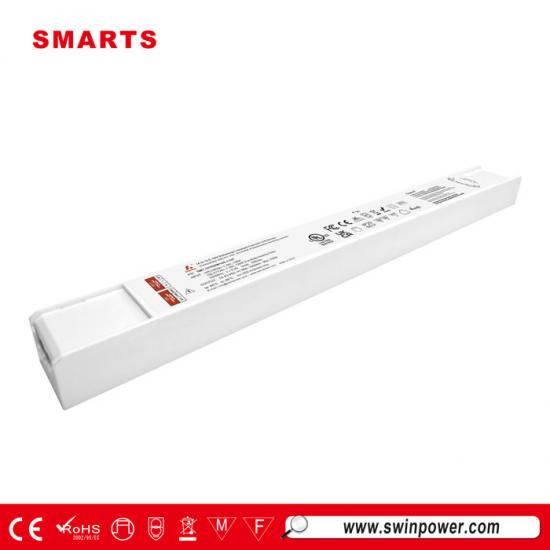

حجم رفيع للغاية 100 واط 0 10 فولت تيار مستمر قابل للتعتيم 100 واط محرك ليد 160 مللي أمبير - 1600 مللي أمبير
حاصل على شهادة UL، سائق ليد قابل للتعتيم بتيار ثابت 0-10 فولت مع وحدة برمجة ذكية مدمجة بتقنية NFC. يمكن تعديل معلمات مُشغِّل LED عبر تطبيق NFC. يوفر الطاقة البشرية. نطاق التعتيم بين 0.3% و100%. تعتيم فائق العمق. عملية تعتيم سلسة وخالية من الوميض. يتوافق مع لوائح السلامة العالمية للإضاءة.
مواصفة
| نموذج | SMT-DI100W160-CDP-T | SMT-DI100W210-CDP-T | |
| شهادة | UL/FCC/CE/ClassP/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| الناتج | التيار المقدر | 160 مللي أمبير-1600 مللي أمبير | 210 مللي أمبير-2100 مللي أمبير |
| جهد التيار المستمر | 24-93 فولت تيار مستمر | 12-54 فولت تيار مستمر | |
| الطاقة المقدرة | 100 واط كحد أقصى | ||
| التسامح الحالي | تيار الخرج ± 30 مللي أمبير | ||
| تنظيم الخط | أقل من 0.1% | ||
| تنظيم الحمل | أقل من 0.1% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل القدرة (نموذجي) | >0.99@120VAC 60Hz >0.98@230VAC 50HZ >0.97@277VAC 60HZ | ||
| الطاقة بدون تحميل (الحد الأقصى) | <2 واط | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| THD(نوعي) عند التحميل الكامل | <5.5% عند 120 فولت تيار متردد <9.5% عند 230 فولت تيار متردد <10.5% عند 277 فولت تيار متردد | ||
| الكفاءة عند التحميل الكامل |
>89.8% عند 120 فولت تيار متردد 60 هرتز
>91.7% عند 230 فولت تيار متردد 50 هرتز >91.3% عند 277 فولت تيار متردد 60 هرتز |
>88.8% عند 120 فولت تيار متردد 60 هرتز
>90.7% عند 230 فولت تيار متردد 50 هرتز >90.7% عند 277 فولت تيار متردد 60 هرتز |
|
| التيار المتردد (الحد الأقصى) | <1.28 أمبير | ||
| تيار الاندفاع (نموذجي) |
23.2 أمبير، 398 ميكرومتر عند 50% من ذروة التيار المتردد 120 فولت تيار متردد
48.8 أمبير، 171 ميكرومتر عند 50% من ذروة التيار المتردد 230 فولت تيار متردد 58.7 أمبير، 404 ميكرومتر عند 50% من ذروة التيار المتردد 277 فولت تيار متردد |
24.8 أمبير، 412 ميكرومتر عند 50% من ذروة التيار المتردد 120 فولت تيار متردد
56.8 أمبير، 120 ميكروثانية عند 50% من ذروة التيار المتردد 230 فولت تيار متردد 68.4 أمبير، 580 ميكرومتر عند 50% من ذروة التيار المتردد 277 فولت تيار متردد |
|
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| الجهد الزائد | انقطاع أو وضع الطاقة المستمر، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
إذا كانت درجة الحرارة المحيطة أعلى من 50± 5 درجة مئوية، فسيتم تقليل تيار الإخراج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 40 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. درجة الحرارة المحيطة أعلى من 60± 5 درجة مئوية، سيتم تقليل تيار الإخراج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 40 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. |
||
| بيئة | درجة حرارة العمل | -40~+45 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 2 جيجابت لمدة 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منهما على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد | ||
| معيار اختبار الستروب | IEEE 1789 خالية من الوميض | ||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3(الاتحاد الأوروبي) وFCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2014(الولايات المتحدة) | ||
| آحرون | الوزن الصافي | 430 جرام | |
| البعد | 375.8*34.8*24.1 ملم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 390*270*195 50 قطعة / كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
4. تعتيم الدائرة الكهربائية:
ملاحظة: تم عزل دائرة التحكم هذه، لكنها لم تقم بتقييم الفئة 2. يرجى الرجوع إلى دليل التثبيت لتوصيل جهاز التعتيم. تنبيه: يوجد أكثر من مصدر طاقة واحد. تنبيه: وجود العديد من مصادر الطاقة الكهربائية. |
|||
|
|
|
|
|

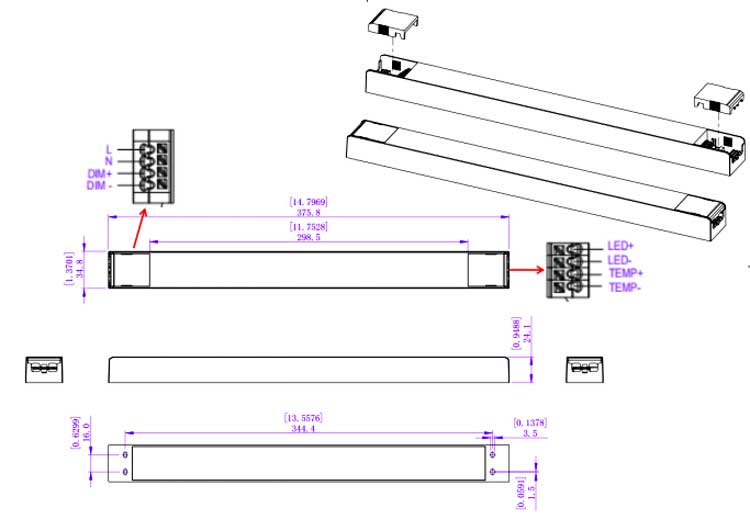

المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 6 |
| 13أ | 8 | |
| 16أ | 10 | |
| 20 أمبير | 12 | |
| 25 أمبير | 16 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 12 |
| 13أ | 16 | |
| 16أ | 20 | |
| 20 أمبير | 25 | |
| 25 أمبير | 31 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 14 |
| 13أ | 19 | |
| 16أ | 23 | |
| 20 أمبير | 29 | |
| 25 أمبير | 36 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس سلك كروي | |
| LD60 | |

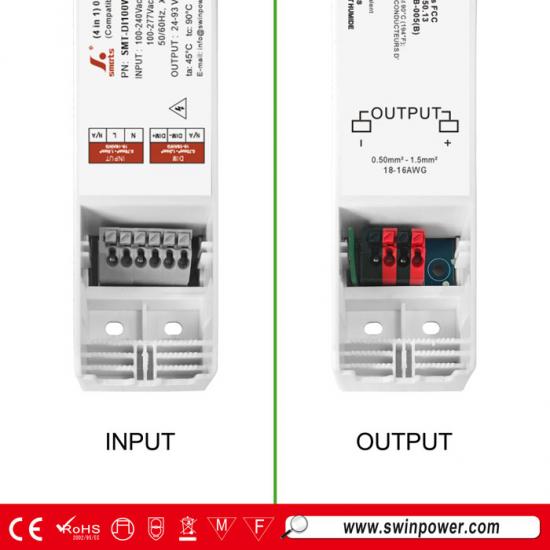

| سلك الإدخال وسلك التعتيم | أطراف رمادية 6P (0.2 مم²-1.5 مم²/24-16AWG) |
| سلك الإخراج وسلك درجة الحرارة الخارجية | أطراف حمراء/سوداء 4P (0.2 مم²-1.5 مم²/24-16AWG) |
| ملاحظة: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
مخطط توصيل التعتيم
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
اسم النموذج SMT-DI0
6
0 واط
XXX
-قرص مضغوط
ص
يعني أنه لا يوجد اكتشاف لدرجة حرارة المصباح، وبالتالي لا يوجد أسلاك مقابلة لبرنامج تشغيل LED.
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
اسم النموذج SMT-DI0
6
0 واط
XXX
-قرص مضغوط
ص
-T يعني أن هناك كشف لدرجة حرارة المصباح.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
اضبط تيار الخرج قليلاً عن طريق NFC
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|
هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |
منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
٢. يجب اختيار تيار خرج مُشغِّل LED وفقًا للتيار المُصنَّف للمصباح ودرجة الحرارة المحيطة. عادةً، نوصي بتخصيص مصدر طاقة مُحدَّد.
كمية الحمل اللازمة لتمديد عمر برنامج تشغيل LED.
منحنى تخفيض درجة حرارة المصباح :
[إذا لم يكن هناك قوائم دعم] 1. [نهاية] يوضح هذا الشكل منحنى الحماية عندما يكون الطراز الموصى به لمستشعر درجة حرارة المصباح هو NCP18XH103J03RB(muRata) ومعلمات حماية درجة الحرارة الخارجية على التطبيق
هي الإعدادات الافتراضية للمصنع.
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
إذا لم تكن نماذج الثرمستورات هي NCP18XH103J03RB(muRata)، فيرجى التحقق من المعلمات ذات الصلة بحماية درجة حرارة المصباح على التطبيق.
[إذا لم يكن هناك قوائم دعم]
3.
[نهاية]
إذا لم يتم توصيل مستشعر درجة حرارة المصباح، فيرجى الاحتفاظ بمعلمات قسم حماية درجة حرارة المصباح على التطبيق بشكل افتراضي وإبعاد الكابلات عن الأجسام الحية.
المنتجات ذات الصلة
|

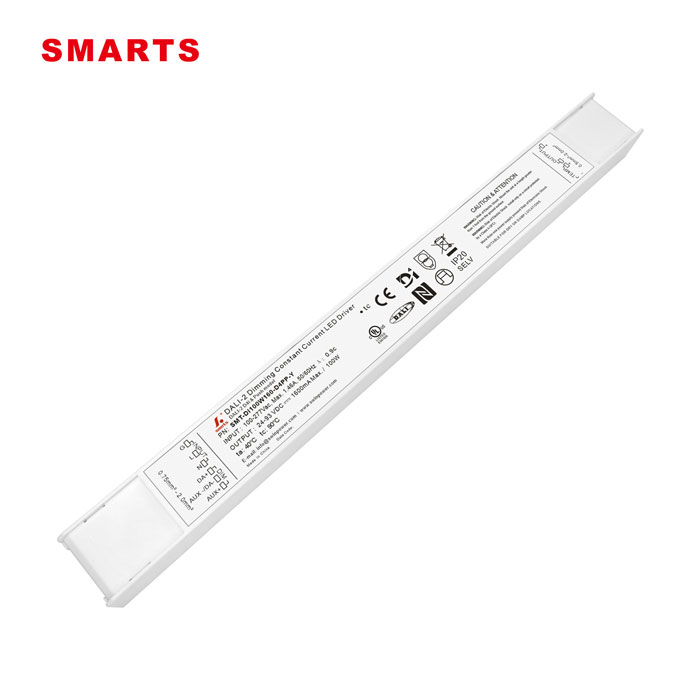

غلاف بلاستيكي مقاوم للماء بدرجة IP20 مصدر طاقة LED قابل للتعتيم بتيار ثابت dali-2 و push d4i بقوة 100 واط حجم فائق النحافة، مزود بوحدة برمجة ذكية بتقنية NFC مدمجة. عملية تعتيم سلسة ومستقرة دون وميض. مع ضمان 7 سنوات.
