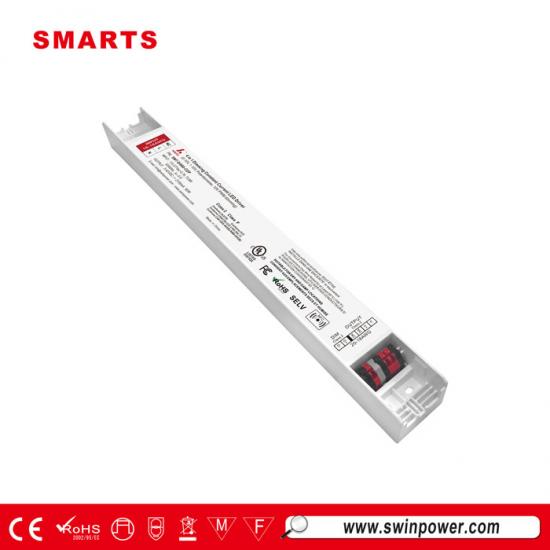

مصدر طاقة LED 60 وات بتيار ثابت قابل للتعتيم 3 فولت - 30 فولت 0 10 فولت 500 مللي أمبير - 2100 مللي أمبير
هذه 60 واط مصدر طاقة LED فائق النحافة 0 10 قابل للتعتيم يتراوح نطاق جهد الدخل بين ١٠٠ و٢٧٧ فولت تيار متردد. مزود بوحدة برمجة ذكية مدمجة بتقنية NFC، تتيح لك ضبط تيار الخرج وتعيين رمز العنوان عبر تطبيق NFC.
مواصفة
| نموذج | SMT-DI060-CDP | ||
| شهادة | مؤسسة الإمارات للطاقة النووية / UL / cUL / FCC / SELV / CE /ROHS / Reach/ Class P / UKCA | ||
| الناتج | جهد التيار المستمر | 3-42 فولت | |
| اللائحة الحالية | ±2% | ||
| التموج الحالي | أقل من 3% | ||
| تجاوز التيار | أقل من 0.1% | ||
| التيار المقدر | 500-2100 مللي أمبير (يمكن تعديل تيار الخرج بشكل تعسفي ضمن هذا النطاق باستخدام NFC) | ||
| الطاقة المقدرة | 60 واط | ||
| مدخل | نطاق الجهد | 110-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.98@120فولت >0.92@230فولت >0.9@277فولت | ||
| THD(نوعي) عند التحميل الكامل | ≤9% عند 120 فولت تيار متردد ≤16% عند 230 فولت تيار متردد ≤18% عند 277 فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل | >82% عند 120 فولت تيار متردد >84% عند 230 فولت تيار متردد >83% عند 277 فولت تيار متردد | ||
| التيار المتردد (الحد الأقصى) | 0.7 أمبير | ||
| تيار الاندفاع (نموذجي) | 6 أمبير، 50%، 68 ميكروثانية عند 120 فولت تيار متردد؛ 12 أمبير، 50%، 68 ميكروثانية عند 230 فولت تيار متردد؛ 14 أمبير، 50%، 68 ميكروثانية عند 277 فولت تيار متردد | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع التيار المستمر، يمكن التعافي تلقائيًا بعد الإزالة غير الطبيعية | |
| التحميل الزائد | ≤110% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛ |
||
| بيئة | درجة حرارة العمل. | -40~+50℃ (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20 - 90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | ||
| اهتزاز | 10-500 هرتز، 2 جيجابت 12 دقيقة/دورة، محاور X وY وZ كل 72 دقيقة | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة |
اللوائح الأمريكية:
UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة)؛E495946 |
اللوائح الأوروبية:
EN61347-1 EN61347-2-13 |
| تحمل الجهد |
اللوائح الأمريكية:
I/PO/P: 3.75 كيلوفولت تيار متردد |
اللوائح الأوروبية:
I/PO/P: 3.75 كيلوفولت تيار متردد |
|
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | ||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | ||
| انبعاث التوافق الكهرومغناطيسي |
اللوائح الأمريكية:
FCC 47 CFR الجزء 15، الجزء الفرعي B (الولايات المتحدة) |
اللوائح الأوروبية:
EN55015 EN 61000-3-3 |
|
| آحرون | الوزن الصافي | 0.3 كجم | |
| البعد | 324.7*34.8*24.1 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 340*270*195 مم 50 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10.(US) | |||
|
|
|
|
|
المواصفات الميكانيكية
| ملحوظة | LD30 | |
| اللوائح الأمريكية | اللوائح الأوروبية | |

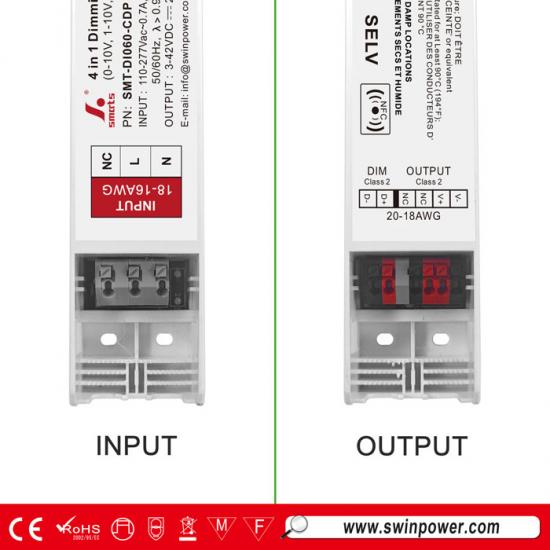

| سلك الإدخال (طرف التوصيل) | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 18AWG | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 1.0 مم² |
| سلك الإخراج (طرف التوصيل) | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 20AWG | يمكن استخدام الكابلات ذات مساحة مقطعية تبلغ 0.51 مم² |
| سلك التعتيم (طرف التوصيل) | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 20AWG | يمكن استخدام الكابلات ذات مساحة مقطعية تبلغ 0.51 مم² |
| ملاحظات: | ||
دافيء نصيحة س :
أقصى تيار حمل موصى به (أمبير) = قطر السلك (مم) 2 ) × 10 أمبير/مم 2 .
على سبيل المثال: 1 مم 2 كابل الإخراج، الحد الأقصى لتيار الحمل الموصى به (أمبير) = 1 مم 2 × 10 أمبير/مم 2 =10 أمبير
مخطط توصيل التعتيم
استخدام تعتيم واحد ---0-10/ 1-10 فولت / 10 فولت PWM / مقياس الجهد تعتيم
وظيفة NFC:
للحصول على تفاصيل التشغيل، يرجى الرجوع إلى دليل تطبيق ProNFC الذي طلبته من مندوب المبيعات من Smarts Electronics.
1. امسح رمز الاستجابة السريعة أدناه لتنزيل تطبيق ProNFC
طرق التنزيل لأجهزة ios:
* يمكن لمستخدمي نظام التشغيل iOS التنزيل من خلال رابط QRcode (الشكل 1)
* ابحث عن اسم التطبيق ProNFC في متجر التطبيقات (الشكل 2)
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل IOS
تنزيل أندرويد
