مزود طاقة LED بقدرة 48 واط، 12 فولت/24 فولت، قابل للتعتيم، يعمل بتقنية الترياك، بجهد ثابت، لتشغيل شرائط إضاءة LED.
هذا مشغل LED قابل للتعتيم بقدرة 48 واط بتقنية الترياك يتميز بتصميم هيكل من الألومنيوم ونطاق تعتيم من 0.1% إلى 100%؛ وهو مناسب لتطبيقات إضاءة LED واللافتات المتحركة ويأتي مع ضمان طويل بشكل استثنائي لمدة 7 سنوات.
مواصفة
| رقم الموديل | SMT-12048-EUVT-A | SMT-24048-EUVT-A | |
| الناتج | القدرة المقدرة | 48 واط | |
| الجهد المقنن | تيار مستمر 12 فولت | تيار مستمر 24 فولت | |
| التيار المقنن | 4أ | 2أ | |
| تحمل الجهد | ±0.5 فولت | ||
| تنظيم الجهد | ±0.5% | ||
| تنظيم الأحمال | ±1% | ||
| مدخل | نطاق الجهد | 200-240 فولت | |
| نطاق التردد | 47-63 هرتز | ||
| الكفاءة (النموذجية) | 84% عند 230 فولت تيار متردد | 85% عند 230 فولت تيار متردد | |
| THD | THD≤20% (عند حمل 100%) | ||
| معامل القدرة (النموذجي) | 0.95 عند 230 فولت تيار متردد (حمل كامل) | ||
| التيار المتردد (النموذجي) | 0.25 أمبير | ||
| تيار البدء (النموذجي) | <20 أمبير | ||
| تيار التسريب | <0.5 مللي أمبير | ||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | |
| التحميل الزائد | خفض جهد الخرج بذكاء، أو استعادة الوضع تلقائيًا، أو إعادة التشغيل إلى وضع الاستعادة. | ||
| ارتفاع درجة الحرارة | يتم إيقاف تشغيل جهد الخرج عند درجة حرارة 100 درجة مئوية ± 10 درجة مئوية، ويعود تلقائيًا إلى وضعه الطبيعي بعد التبريد. | ||
| فئة الحماية | أنا | ||
| بيئة | درجة حرارة التشغيل | Tcase=-40℃ ~ +60℃ (يرجى الرجوع إلى قسم "حمل الإخراج مقابل درجة الحرارة"). | |
| رطوبة العمل | رطوبة نسبية من 20 إلى 95% بدون تكثف | ||
| درجة حرارة التخزين والرطوبة | -40 إلى +90 درجة مئوية، رطوبة نسبية من 10 إلى 95% | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0~50 درجة مئوية) | ||
| اهتزاز | 10-500 هرتز، 2G، 12 دقيقة/دورة، فترة 72 دقيقة لكل محور من المحاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN613471، EN61347-2-13 | |
| تحمل الجهد | جهد الإدخال/الإخراج/الدفع: 3 كيلو فولت تيار متردد، جهد غلاف الإدخال: 1.5 كيلو فولت تيار متردد، جهد غلاف الإخراج: 0.5 كيلو فولت تيار متردد | ||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| خدمات الطوارئ الطبية | EN61000-3-2؛ EN61000-3-3؛ EN61547 | ||
| المجالات الكهرومغناطيسية | EN62493-2010 | ||
| آحرون | تصنيف IP | IP65 | |
| وزن | 0.39 كجم | ||
| مقاس | الطول 152 × العرض 59 × الارتفاع 21 مم | ||
|
|
|
|
|
المواصفات الميكانيكية
توصية مجلس الرقابة الطبية
":"
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 18 |
| 13أ | 23 | |
| 16أ | 29 | |
| 20A | 35 | |
| 25أ | 45 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 45 |
| 13أ | 58 | |
| 16أ | 72 | |
| 20A | 89 | |
| 25أ | 112 | |
ملحوظة
":"
1. يُوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بمنفذ Type C بناءً على درجة الحرارة المحيطة القصوى البالغة 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
عملية التعتيم
استخدام التعتيم الأحادي --- التعتيم بتقنية الترياك/قطع الطور
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق التوصيل
مُخفِّض إضاءة أو نظام إضاءة طوري/ترياك.
2. العمل مع الطور الأمامي / الحافة الأمامية، MLV والطور العكسي / الحافة الخلفية، ELV، مخفتات الإضاءة TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي 1 0%
يرجى محاولة استخدام مخفتات إضاءة بقوة لا تقل عن 1.5 ضعف قوة خرج المحرك.
منحنى خفض القدرة ( حمل الإخراج مقابل درجة الحرارة .)
1. لإطالة عمرها، يرجى الرجوع إلى منحنى خفض القدرة وخفض القدرة وفقًا لدرجة الحرارة.
2. يرجى ملاحظة أن ارتفاع درجة حرارة تركيبات LED على مدى فترة طويلة من الزمن سيؤدي إلى زيادة استهلاكها للطاقة.
لذلك، نوصي بأن يحتفظ مصدر الطاقة بقدرة معينة من الحمل لتجنب التحميل الزائد.
المنتجات ذات الصلة
|

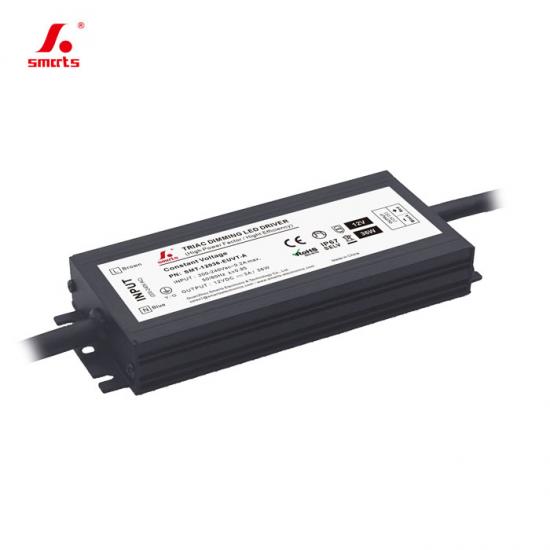

يتميز هذا المنتج بتصميم هيكل من الألومنيوم، مشغل LED بجهد ثابت 30 واط يُعد هذا المنتج مناسبًا لمشاريع إضاءة LED في البيئات الداخلية الرطبة. فهو يوفر العديد من ميزات الحماية ضد قصر الدائرة الكهربائية، وارتفاع درجة الحرارة، والحمل الزائد، كما أنه متوافق مع معظم مخفتات الإضاءة من نوع Triac المتوفرة حاليًا في السوق.
