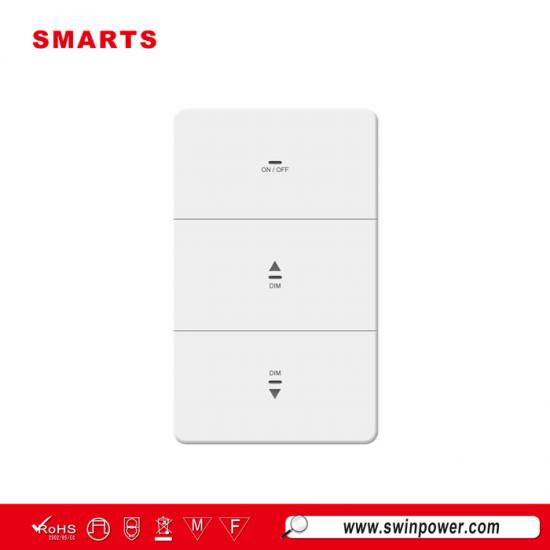

أفضل 0 10 فولت باهتة 1 قناة مفتاح حائط للتحكم في تعتيم الإضاءة LED
هذا خافت 0 10 فولت مُصمم لمُشغلات LED من SmartsPower، ولكنه متوافق مع جميع المُشغلات التي تدعم التحكم بجهد ٠-١٠ فولت. سهل التشغيل واحتمالية حدوث أخطاء ضئيلة. لا يتطلب أي تصحيح أو تثبيت احترافي. ما عليك سوى توصيل مصدر الطاقة بشكل صحيح، وسيكون جاهزًا للاستخدام.
مواصفة
يرجى القراءة قبل التثبيت.
|
نموذج
|

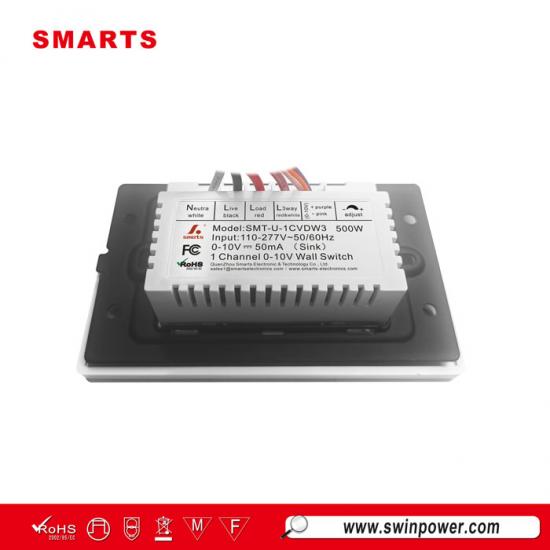

SMT-U-1CVDW3
|
SMT-U-1CVDG3
|
|
لون
|
أبيض
|
رمادي
|
110-277 فولت ~ 50/60 هرتز
الحد الأقصى للسعة (محدود بما يتم تحقيقه أولاً)
|
0-10 فولت-مغسلة 50 مللي أمبير
|
50 مللي أمبير
|
|
حمولة
|
120 فولت: 500 واط 277 فولت: 1000 واط
|
1. قم بإيقاف تشغيل الطاقة عند قاطع الدائرة
|
تحذير: خطر الصدمة الكهربائية.
قد يؤدي إلى إصابات خطيرة أو الوفاة. افصل قاطع الدائرة أو المصهر قبل التركيب.
|
2. قم بإزالة الجهاز الحالي وقم بتثبيت مقعد التحكم الثابت
3. قم بتسمية الأسلاك الموجودة وإزالتها
للمساعدة في توصيل جهاز التحكم الجديد، قم بتسمية أسلاك صندوق الحائط قبل إزالتها من الجهاز الحالي.
بالنسبة لمنتجات الطرف اللولبي، قم بوضع علامة على السلك من المسمار ذي اللون المختلف.
|
|
ملاحظة: يتم توصيل جهاز التعتيم ومصباح/محرك 0-10 فولت بشكل مستقل بمصدر الطاقة (تيار متردد)

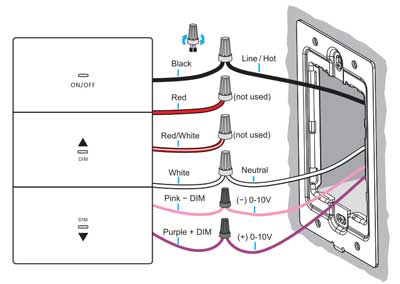

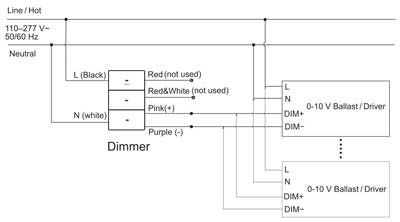

الأسلاك البسيطة
|
|

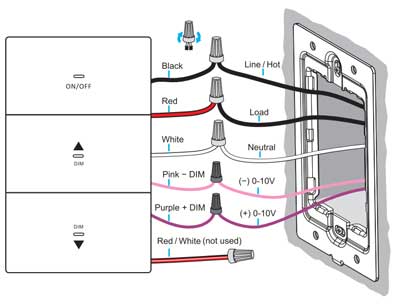

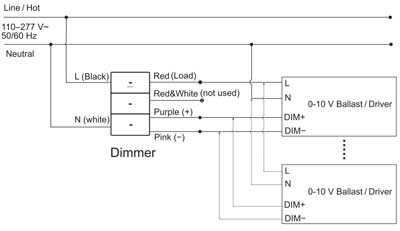

ملاحظة: قم بتوصيل سلك الإدخال المباشر للتيار المتردد (L) الخاص بالمحول/المشغل 0-10 فولت بسلك الحمل الخاص بالمخفف (أحمر).
استكشاف الأخطاء وإصلاحها:
إذا كان باهتًا يمكن أن يبدأ، ولكن فشل الصابورة/السائق 0-10 فولت في البدء، فيرجى التحقق مما إذا كان السلك الساخن والسلك المحايد في مدخل الخافت (أو الصابورة/السائق 0-10 فولت) معكوسين.
5. قم بتوصيل جهاز التعتيم (2)

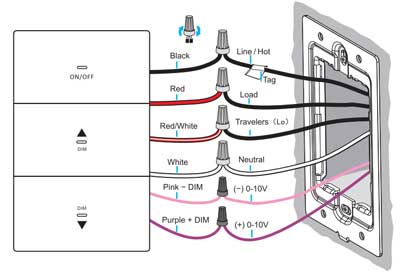

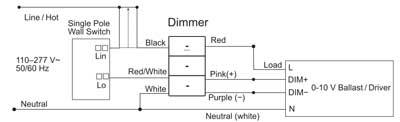

الأسلاك ثلاثية الاتجاهات
|
|
ملاحظة: يمكن دمج استخدام مفتاح أحادي القطب القياسي مع وحدة تحكم لتشكيل نظام مفتاح تحكم مزدوج
|
6. تركيب جهاز التعتيم
اضغط عليه ثم ثبته في مكانه لإكمال التثبيت |
7. قم بتشغيل الطاقة عند قاطع الدائرة
|
8、

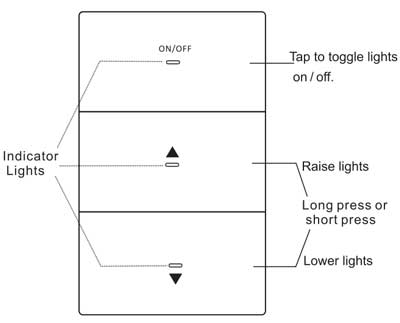

إعداد عملية التعتيم
|
ملاحظة: عند وصول زر التعتيم (الضغط مطولًا) إلى أقصى سطوع أو أدنى مستوى، يومض مؤشر الإضاءة ببطء. |
ضبط القطع المنخفضة
|
9، أبعاد المنتج
|
|
|
|
|
|
