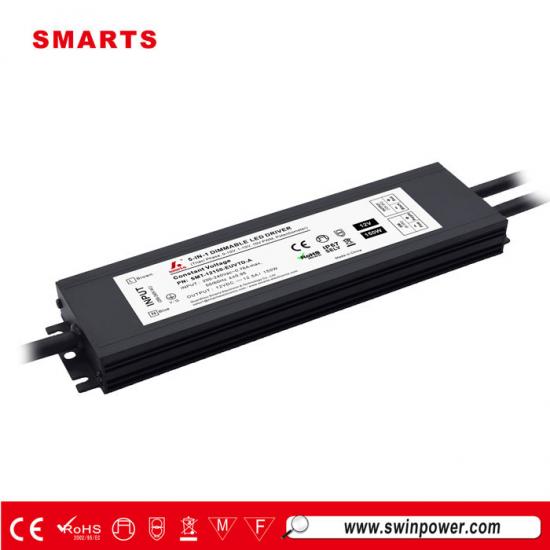

جهد ثابت 150 واط 12 فولت 24 فولت مخرج PWM ترياك ومحرك LED قابل للتعتيم 0 10 فولت للاستخدام الخارجي
حاصل على شهادة CEمصدر طاقة LED قابل للتعتيم بجهد ثابت 150 واطمع نطاق تعتيم بين 0.1-100% سلس وخالٍ من الوميض، تصميم غلاف من الألومنيوم IP65 المقاوم للماء، مناسب لتركيب واستخدام مشروع إضاءة LED في الأماكن الرطبة الداخلية والخارجية.
مواصفة
| رقم الموديل | SMT-12150-EUVTD-A | SMT-24150-EUVTD-A | |
| الناتج | الطاقة المقدرة | 150 واط | |
| الجهد المقدر | تيار مستمر 12 فولت | تيار مستمر 24 فولت | |
| التيار المقدر | 12.5 أمبير | 6.25 أمبير | |
| تحمل الجهد | ±0.5 فولت | ||
| تنظيم الجهد | ±0.5% | ||
| تنظيم الحمل | ±1% | ||
| مدخل | نطاق الجهد | 200-240 فولت | |
| نطاق التردد | 47-63 هرتز | ||
| الكفاءة (نموذجية) | 87% عند 230 فولت تيار متردد | 89% عند 230 فولت تيار متردد | |
| تشوه التوافق الكلي | THD ≤ 20% (عند حمل 100%) | ||
| عامل القدرة (نموذجي) | 0.96@ 230 فولت تيار متردد (تحميل كامل) | ||
| التيار المتردد (نموذجي) | 0.74 أمبير | ||
| تيار الاندفاع (نموذجي) | <25 أمبير | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ. | |
| التحميل الزائد | تقليل جهد الخرج بذكاء، والاسترداد التلقائي أو إعادة التشغيل للاسترداد | ||
| ارتفاع درجة الحرارة | 100℃±10℃ إيقاف تشغيل جهد الإخراج، ويتم استعادته تلقائيًا بعد التبريد. | ||
| فئة الحماية | أنا | ||
| بيئة | درجة حرارة العمل | ||
| رطوبة العمل | 20 ~ 95% رطوبة نسبية غير مكثفة | ||
| درجة حرارة التخزين والرطوبة | -40 ~ +90، 10 ~ 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0~50 درجة مئوية) | ||
| اهتزاز | 10-500 هرتز، 2 جيجابت 12 دقيقة/دورة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN613471، EN61347-2-13 | |
| تحمل الجهد | I/PO/P:3KVAC غلاف I/P:1.5KVAC غلاف O/P:0.5KVAC | ||
| مقاومة العزل | I/PO/P:100M أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| خدمات الطوارئ الطبية | EN61000-3-2؛ EN61000-3-3؛ EN61547 | ||
| المجال الكهرومغناطيسي | EN62493-2010 | ||
| آحرون | تصنيف IP | IP65 | |
| وزن | 0.75 كجم | ||
| مقاس | الطول 232 × العرض 59 × الارتفاع 21 ملم | ||
|
|
 |
 |
 |

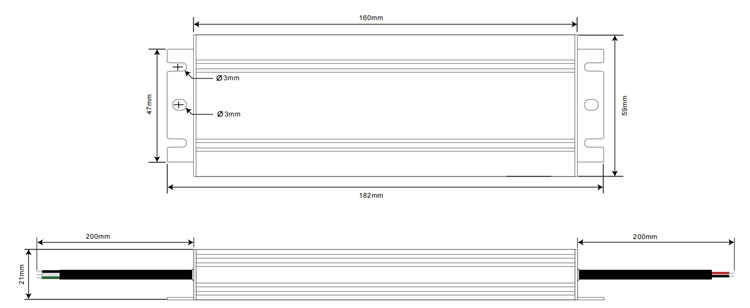

المواصفات الميكانيكية
توصية MCB:
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 6 |
| 13أ | 8 | |
| 16أ | 9 | |
| 20 أمبير | 12 | |
| 25 أمبير | 15 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 14 |
| 13أ | 18 | |
| 16أ | 22 | |
| 20 أمبير | 28 | |
| 25 أمبير | 35 | |
ملحوظة:
1. يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
عملية التعتيم

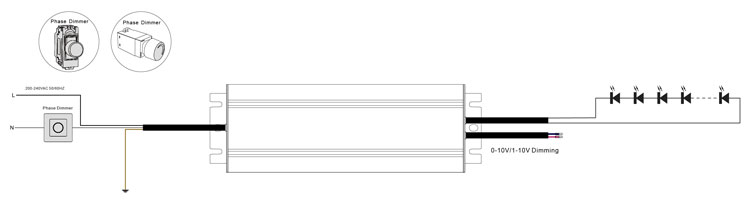

استخدام تعتيم واحد --- تعتيم TRIAC/Phase cut
1. يمكن تعديل تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق التوصيل
نظام إضاءة أو باهتة طورية/ترياك.
2. العمل مع الطور الأمامي / الحافة الأمامية، MLV والطور العكسي / الحافة الخلفية، ELV، باهتات TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي10%
يرجى محاولة استخدام أجهزة التعتيم بقوة تعادل 1.5 مرة على الأقل من طاقة خرج السائق.

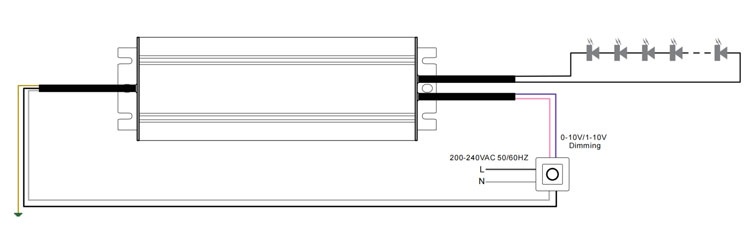

استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
(يتم توصيل مدخل السائق بجهاز التعتيم.)
استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
(يتم توصيل السائق بالمدخل بشكل مستقل.)
المنتجات ذات الصلة
|

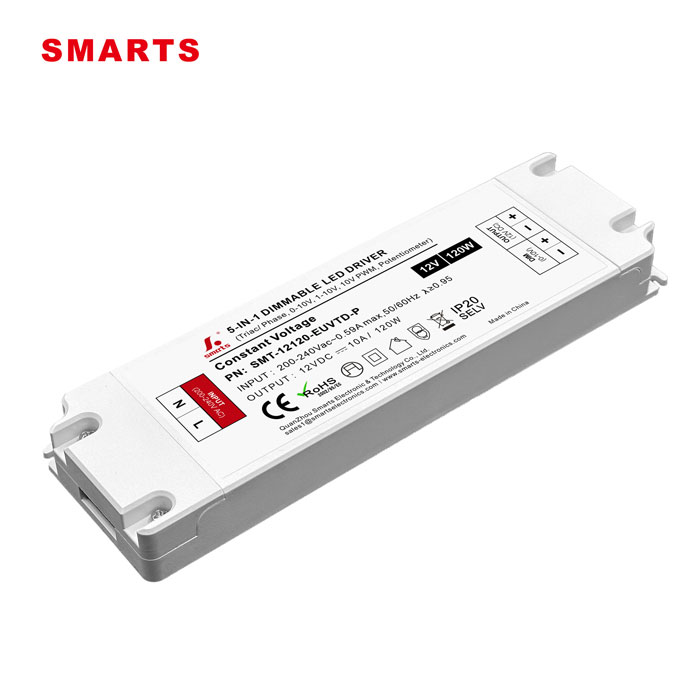

نطاق جهد الدخل 200-240 فولت تيار متردد، غلاف بلاستيكي IP20مصدر طاقة 150 واط ترياك و 0 10 فولت LED قابل للتعتيممناسب لتركيب مشروع إضاءة للمساحات الصغيرة الداخلية
