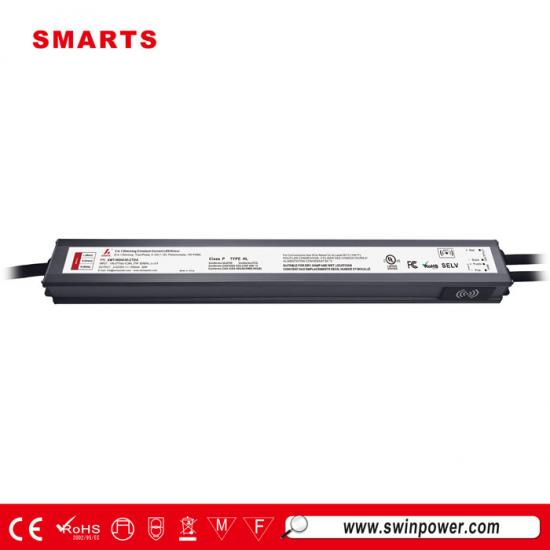

مصنعي محرك LED ذو التيار الثابت القابل للتعتيم 5 في 1 مقاوم للماء IP67

هذا مصدر طاقة تيار مستمر ثلاثي و 0.10 فولت LED قابل للتعتيم تصل كفاءته إلى 83%. تصميمه المصنوع من الألومنيوم يوفر تبديدًا ممتازًا للحرارة. يتوافق مع لوائح السلامة العالمية للإضاءة، ويأتي مع ضمان لمدة 7 سنوات.
  • علامة تجارية:

    SMARTS
  • رقم الصنف.:

    SMT-WDI030-CTDA
  • مساهمة الجهد:

    100-277VAC
  • انتاج التيار الكهربائي:

    3-42V
  • التيار الخارج:

    300-1050mA
  • نمط العمل:

    Constant Current
  • وضع يعتم:

    triac & 0 10v dimmable
  • بحجم:

    314.7*38.5*23.6mm
  • شهادة:

    UL、CE、FCC、Rohs
وصف المنتجات

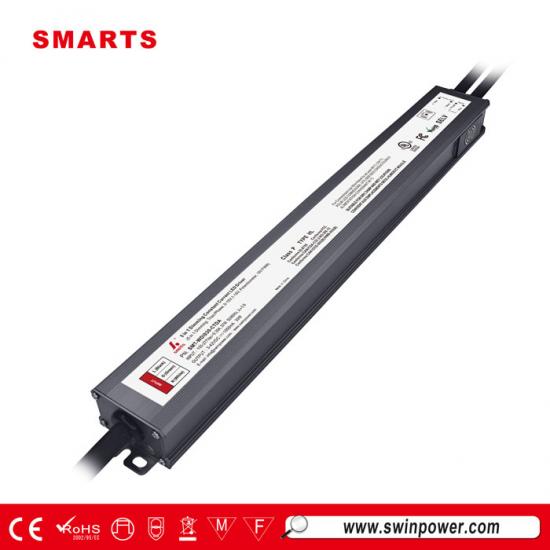

مصنعي محرك LED ذو التيار الثابت القابل للتعتيم 5 في 1 مقاوم للماء IP67

تصميم رفيع للغاية، مصدر طاقة تيار مستمر 30 وات ترياك و 0-10 فولت LED قابل للتعتيم مع حماية من قصر الدائرة، وارتفاع درجة الحرارة، والحمل الزائد، والجهد الزائد. يتم التبريد بالحمل الحراري للهواء. يتوافق مع لوائح السلامة العالمية للإضاءة. يُباع بشكل رئيسي في أمريكا الشمالية.


مواصفة

نموذج SMT-WDI030-CTDA
شهادة UL / cUL / FCC / الفئة P / النوع HL
الناتج جهد التيار المستمر 3-42 فولت
اللائحة الحالية ±2%
التموج الحالي أقل من 5%
تجاوز التيار أقل من 0.1%
التيار المقدر 300-1050 مللي أمبير (يمكن تعديل تيار الخرج بشكل تعسفي ضمن هذا النطاق باستخدام NFC)
الطاقة المقدرة 30 واط
مدخل نطاق الجهد 100-277 فولت تيار متردد
نطاق التردد 47 - 63 هرتز
معامل القدرة (نموذجي) عند الحمل الكامل >0.98@120فولت >0.9@277فولت
THD(نوعي) عند التحميل الكامل ≤14% عند 120فولت تيار متردد ≤25% عند 277فولت تيار متردد
الكفاءة (النموذجية) عند الحمل الكامل >82% عند 120فولت >82% عند 277فولت
التيار المتردد (الحد الأقصى) 0.39 أمبير
تيار الاندفاع (نموذجي) 4.5 أمبير، 50%، 90us@120VAC؛ 10 أمبير، 50%، 96us@277VAC
تيار التسرب <0.5 مللي أمبير
حماية ماس كهربائي وضع التيار المستمر، يمكن التعافي تلقائيًا بعد الإزالة غير الطبيعية
التحميل الزائد ≤110% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ
ارتفاع درجة الحرارة درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛
درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛
بيئة درجة حرارة العمل. -40~+50℃ (انظر منحنى خفض التصنيف أدناه)
رطوبة العمل 20 - 95% رطوبة نسبية غير متكثفة
تخزين TEM.، الرطوبة -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة
معامل درجة الحرارة ±0.03%/℃(0 - 50 درجة مئوية)
اهتزاز 10~500 هرتز، 5 جيجابت في الثانية، 12 دقيقة/دورة، 72 دقيقة لكل محور X وY وZ
السلامة والتوافق الكهرومغناطيسي معايير السلامة UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة)؛E495946
تحمل الجهد I/PO/P: 3.75 كيلوفولت تيار متردد؛ I/P-FG: 1.88 كيلوفولت تيار متردد؛ O/P-FG: 1.88 كيلوفولت تيار متردد
مقاومة العزل I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH
اختبار مناعة الطفرة خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت
انبعاث التوافق الكهرومغناطيسي FCC 47 CFR الجزء 15، الجزء الفرعي B (الولايات المتحدة)
آحرون الوزن الصافي 0.5 كجم
البعد 314.7*38.5*23.6 مم (الطول*العرض*الارتفاع)
التعبئة والتغليف 380*295*210 مم 30 قطعة / كرتون
ملحوظات 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة.
2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل.
3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10.

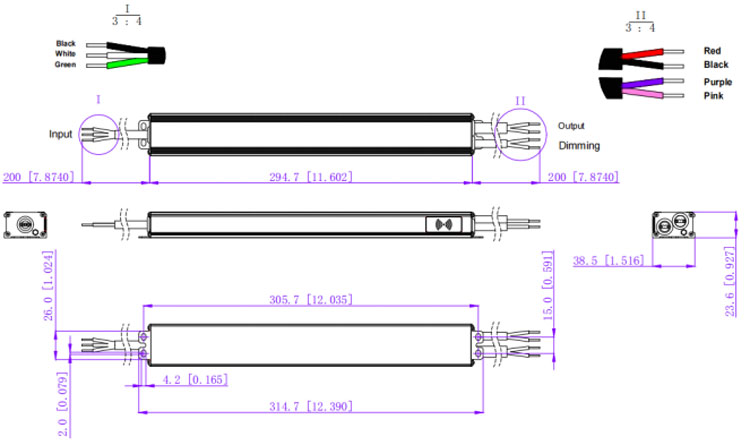

المواصفات الميكانيكية

مقياس الأسلاك الأمريكي
LN30
سلك الإدخال أسود (L) أبيض (N) أخضر (G) (3C*18AWG)
سلك الإخراج أحمر (V+) أسود (V-) (2C*18AWG)
سلك الإشارة أرجواني (D+) وردي (D-) (2C*18AWG)
ملاحظات:

دافيء نصيحة س :

أقصى تيار حمل موصى به (أمبير) = قطر السلك (مم) 2 ) × 10 أمبير/مم 2 .

على سبيل المثال: 1 مم 2 كابل الإخراج، الحد الأقصى لتيار الحمل الموصى به (أمبير) = 1 مم 2 × 10 أمبير/مم 2 =10 أمبير

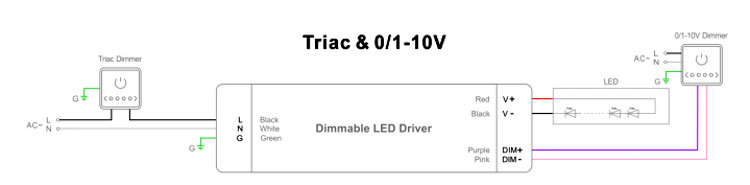

مخطط توصيل التعتيم

استخدام تعتيم واحد --- TRIAC/تعتيم قطع الطور ج

1. يمكن تعديل تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق توصيل باهت الطور/الترياك أو نظام الإضاءة.

2. العمل مع الطور الأمامي، والطور العكسي، والطور المتوسط الجهد، ومضات TRIAC أو نظام الإضاءة.

يرجى محاولة استخدام المخفتات بقوة تعادل على الأقل ضعف طاقة خرج السائق.


استخدام تعتيم واحد --- TRIAC/تعتيم قطع الطور ج

1. يمكن تعديل تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق التوصيل

نظام إضاءة أو باهتة طورية/ترياك.

2. العمل مع الطور الأمامي، والطور العكسي، والطور المتوسط الجهد، ومضات TRIAC أو نظام الإضاءة.

3. يرجى محاولة استخدام أجهزة التعتيم بقوة تعادل على الأقل ضعف طاقة خرج السائق.

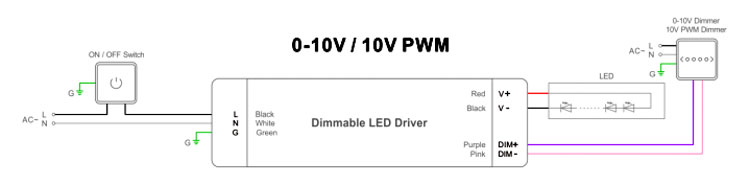

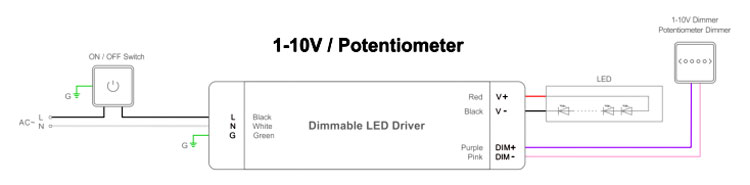

استخدام تعتيم واحد ---0-10/ 1-10 فولت / 10 فولت PWM / مقياس الجهد تعتيم



وظيفة NFC:

للحصول على تفاصيل التشغيل، يرجى الرجوع إلى دليل تطبيق ProNFC الذي طلبته من مندوب المبيعات من Smarts Electronics.

1. امسح رمز الاستجابة السريعة أدناه لتنزيل تطبيق ProNFC

طرق التنزيل لأجهزة ios:

* يمكن لمستخدمي نظام التشغيل iOS التنزيل من خلال رابط QRcode (الشكل 1)

* ابحث عن اسم التطبيق ProNFC في متجر التطبيقات (الشكل 2)






تطبيق ProNFC

الأجهزة المحمولة بتقنية NFC

تنزيل IOS

تنزيل أندرويد
