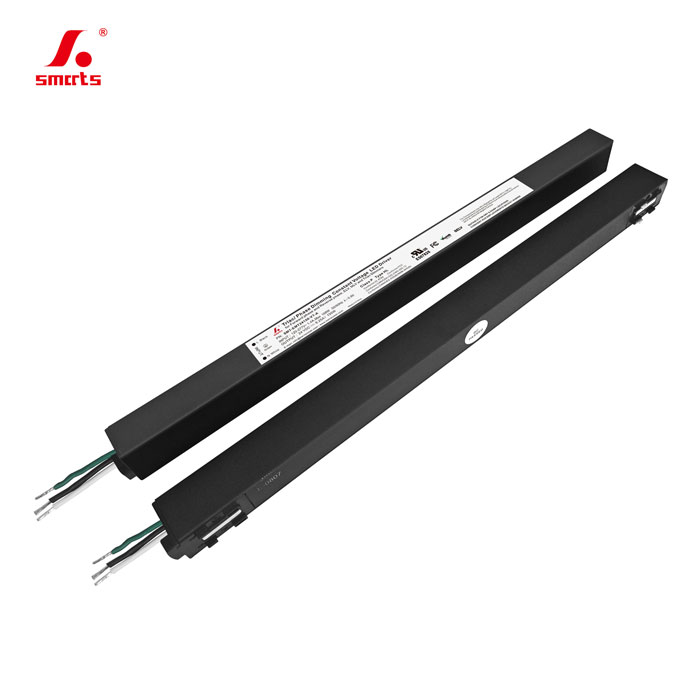

تركيب مسار مغناطيسي لمصدر طاقة LED رفيع بقدرة 150 واط بجهد ثابت 24 فولت لمصابيح LED
تتميز سلسلة مصابيح المسار المغناطيسية الجديدة من سمارتس باور بـ غير قابل للتعتيم مشغل LED بقدرة 150 واط يتميز هذا الجهاز بنظام تشغيل بجهد ثابت، مما يوفر حماية مستقرة للطاقة لوحدات الإضاءة، بالإضافة إلى حماية متعددة ضد قصر الدائرة الكهربائية، والجهد الزائد، والحمل الزائد. وهو متوافق مع لوائح السلامة العالمية للإضاءة، ويأتي مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-EMT24150-ND-A | SMT-EMT48150-ND-A | |
| شهادة | UL/ SELV /FCC / RoHS / REACH | ||
| الناتج | جهد التيار المستمر | 24 فولت | 48 فولت |
| تحمل الجهد | ±1.5% | ±1% | |
| تنظيم الجهد | ≤0.5% | ||
| التيار المقنن | 6.25 أمبير | 3.13أ | |
| القدرة المقدرة | 150 واط | ||
| تنظيم الأحمال | ±1% | ||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة (النموذجي) عند الحمل الكامل | 0.99 عند 120 فولت تيار متردد؛ 0.95 عند 277 فولت تيار متردد | ||
| THD(Typ. ) عند الحمل الكامل | أقل من 20% عند 120 و277 فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل |
≥91% عند 120 فولت تيار متردد
≥93% عند 277 فولت تيار متردد |
≥91% عند 120 فولت تيار متردد
≥93% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1.5 أمبير | ||
| تيار البدء (النموذجي) | 26 أمبير، 430 ميكروثانية عند 50% 120 فولت تيار متردد؛ 63 أمبير، 280 ميكروثانية عند 50% 277 فولت تيار متردد | ||
| تيار التسريب | <0.5 مللي أمبير | ||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد وضعه تلقائيًا بعد زوال حالة العطل | |
| زيادة الحمل | ≤120% وضع التيار الثابت، ويعود الوضع إلى طبيعته تلقائيًا بعد زوال حالة العطل | ||
| ارتفاع درجة الحرارة | جهد الخرج عند إيقاف التشغيل عند درجة حرارة 100 درجة مئوية ± 10 درجة مئوية، ويعود الجهد تلقائيًا إلى وضعه الطبيعي بعد التبريد. | ||
| بيئة | درجة حرارة العمل | -40 إلى +60 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | ||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/P-0/P: 1.8KVAC I/PF/G: 1.8KVAC O/PF/G: 0.5KVAC (الولايات المتحدة) | ||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| انبعاثات التوافق الكهرومغناطيسي | الجزء 15 من قانون لجنة الاتصالات الفيدرالية (الولايات المتحدة) | ||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | الوضع المختلف: 2 كيلو فولت، الوضع المشترك: 4 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.85 كجم | |
| الأبعاد | 366.7*26*24.2 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 50 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | ||
| 2. في حالة انخفاض جهد الإدخال، يلزم خفض قدرة الخرج لضمان عمر طويل. | |||
|
|
|
|
|
المواصفات الميكانيكية
| مقياس السلك | |
| MGQ201 | |
| أسلاك الإدخال | أسود (L) أبيض (N) أخضر (G) (3*18AWG) |
| الناتج | تضمين المسار وعبر تيار خرج محرك سكة التوجيه |
| سلك التعتيم | بنفسجي (D+) وردي (D-) (2*0.35 مم²) |
| ملاحظة: يرجى التأكد من توصيل هذه المكونات بشكل صحيح، وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج بمساحة مقطع 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. يمكننا تخصيص أي طلبات أخرى متعلقة بالكابلات.
مسار متوافق :
مخطط توصيل التعتيم
