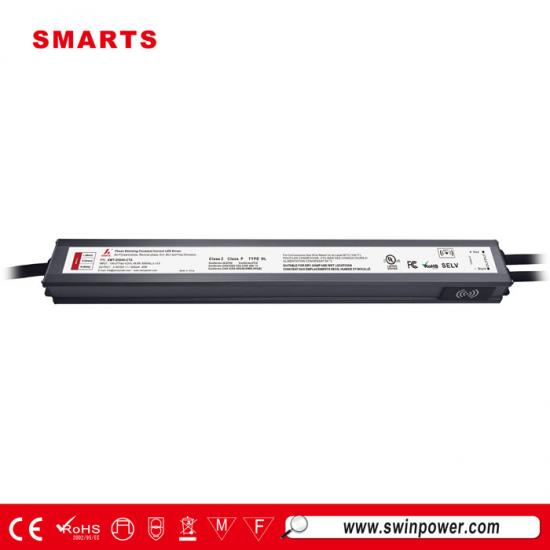

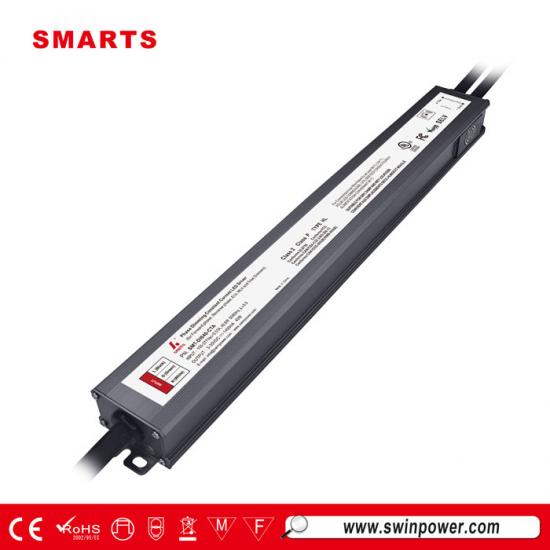

مُصنّف في قائمة UL، محرك LED تيار مستمر قابل للتعتيم، بقدرة 40 واط، 400 مللي أمبير - 1400 مللي أمبير، مقاوم للماء، IP67
سمارتس باور الجديد محرك LED تيار مستمر قابل للتعتيم 40 واط مزود بوحدة برمجة ذكية بتقنية NFC مدمجة، تُمكّنك من ضبط تيار الخرج عبر تطبيق NFC، ويتراوح نطاق التعتيم بين 1% و100%. وهو متوافق تمامًا مع معظم أجهزة التعتيم ثلاثية الطور المتوفرة في السوق. ويأتي مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-DI040-CTA | |
| شهادة | UL / cUL / FCC / الفئة 2 / الفئة P / النوع HL | |
| الناتج | جهد التيار المستمر | 3-30 فولت |
| اللائحة الحالية | ±2% | |
| التموج الحالي | أقل من 5% | |
| تجاوز التيار | أقل من 0.1% | |
| التيار المقدر | 400-1400 مللي أمبير (يمكن تعديل تيار الخرج بشكل تعسفي ضمن هذا النطاق باستخدام NFC) | |
| الطاقة المقدرة | 40 واط | |
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.98@120فولت >0.91@277فولت | |
| THD(نوعي) عند التحميل الكامل | ≤16% عند 120 فولت تيار متردد ≤23% عند 277 فولت تيار متردد | |
| الكفاءة (النموذجية) عند الحمل الكامل | >82% عند 120 فولت تيار متردد >83% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.51 أمبير | |
| تيار الاندفاع (نموذجي) | 3.5 أمبير، 50%، 28 أمبير عند 120 فولت تيار متردد؛ 9 أمبير، 50%، 25 يو اس عند 277 فولت تيار متردد | |
| تيار التسرب | <0.5 مللي أمبير | |
| حماية | ماس كهربائي | وضع التيار المستمر، يمكن التعافي تلقائيًا بعد الإزالة غير الطبيعية |
| التحميل الزائد | ≤110% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجات مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛ |
|
| بيئة | درجة حرارة العمل. | -40~+50 درجة مئوية (انظر منحنى خفض التصنيف أدناه) |
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | |
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز | 10~500 هرتز، 5 جيجابت في الثانية، 12 دقيقة/دورة، 72 دقيقة لكل محور X وY وZ | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة)؛E495946 |
| تحمل الجهد | I/PO/P: 3.75 كيلو فولت تيار متردد؛ I/P-FG: 1.88 كيلو فولت تيار متردد؛ O/P-FG: 1.88 كيلو فولت تيار متردد | |
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | |
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | |
| انبعاث التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي B (الولايات المتحدة) | |
| آحرون | الوزن الصافي | 0.5 كجم |
| البعد | 314.7*38.5*23.6 مم (الطول*العرض*الارتفاع) | |
| التعبئة والتغليف | 380*295*210 مم 30 قطعة / كرتون | |
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | ||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | ||
|
|
|
|
|
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| LN30 | |
| سلك الإدخال | أسود (L) أبيض (N) أخضر (G) (3C*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2C*18AWG) |
| ملاحظات: | |
دافيء نصيحة س :
الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم) 2 ) × 10 أمبير/مم 2 .
على سبيل المثال: 1 مم 2 كابل الإخراج، الحد الأقصى لتيار الحمل الموصى به (أمبير) = 1 مم 2 × 10 أمبير/مم 2 =10 أمبير
مخطط توصيل التعتيم
استخدام تعتيم واحد --- TRIAC/تعتيم قطع الطور ج
1. يمكن تعديل تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق توصيل باهت الطور/الترياك أو نظام الإضاءة.
2. العمل مع الطور الأمامي، والطور العكسي، والطور المتوسط الجهد، ومخفتات TRIAC أو نظام الإضاءة.
يرجى محاولة استخدام أجهزة التعتيم بقوة تعادل على الأقل ضعف طاقة خرج السائق.
وظيفة NFC:
للحصول على تفاصيل التشغيل، يرجى الرجوع إلى دليل تطبيق ProNFC الذي طلبته من مندوب المبيعات من Smarts Electronics.
1. امسح رمز الاستجابة السريعة أدناه لتنزيل تطبيق ProNFC
طرق التنزيل لأجهزة IOS:
* يمكن لمستخدمي نظام التشغيل iOS التنزيل من خلال رابط QRcode (الشكل 1)
* ابحث عن اسم التطبيق ProNFC في متجر التطبيقات (الشكل 2)
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
