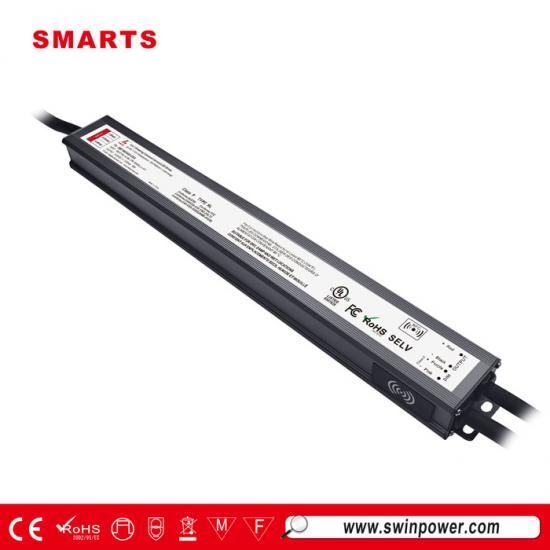

حجم رفيع للغاية 0 10 فولت تيار مستمر قابل للتعتيم 30 واط محرك ليد 300 مللي أمبير - 1050 مللي أمبير مقاوم للماء IP67
هذا الناتج PWM محرك LED ثابت قابل للتعتيم 0-10 فولت 30 وات يتميز بهيكل من الألومنيوم بالكامل لتبديد ممتاز للحرارة. نطاق تعتيمه سلس وثابت من 1% إلى 100% دون أي وميض. كما أنه مزود بحماية من قصر الدائرة، وارتفاع درجة الحرارة، والحمل الزائد، والجهد الزائد. ويأتي مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-WDI030-CDA | ||
| شهادة | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Class P / Type HL / UKCA | ||
| الناتج | جهد التيار المستمر | 3-42 فولت | |
| اللائحة الحالية | ±2% | ||
| التموج الحالي | أقل من 3% | ||
| تجاوز التيار | أقل من 0.1% | ||
| التيار المقدر | 300-1050 مللي أمبير (يمكن تعديل تيار الخرج بشكل تعسفي ضمن هذا النطاق باستخدام NFC) | ||
| الطاقة المقدرة | 30 واط | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.98@120فولت >0.95@230فولت >0.9@277فولت | ||
| THD(نوعي) عند التحميل الكامل | ≤14% عند 120 فولت تيار متردد ≤18% عند 230 فولت تيار متردد ≤23% عند 277 فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل | >83% عند 120 فولت تيار متردد >83% عند 230 فولت تيار متردد >82% عند 277 فولت تيار متردد | ||
| التيار المتردد (الحد الأقصى) | 0.39 أمبير | ||
| تيار الاندفاع (نموذجي) | 4.5 أمبير، 50%، 84us@120VAC؛ 9A، 50%، 84us @ 230VAC؛ 11 أمبير، 50%، 84 يو اس عند 277 فولت تيار متردد | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع التيار المستمر، يمكن التعافي تلقائيًا بعد الإزالة غير الطبيعية | |
| التحميل الزائد | ≤110% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية وتستعيد حالتها الطبيعية تلقائيًا؛ |
||
| بيئة | درجة حرارة العمل. | -40~+50℃ (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 5 جيجابت في الثانية، 12 دقيقة/دورة، 72 دقيقة لكل محور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة |
اللوائح الأمريكية:
UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة)؛E495946 |
اللوائح الأوروبية:
EN61347-1 EN61347-2-13 |
| تحمل الجهد |
اللوائح الأمريكية:
I/PO/P: 3.75 كيلوفولت تيار متردد؛ I/P-FG: 1.88 كيلوفولت تيار متردد؛ O/P-FG: 1.88 كيلوفولت تيار متردد |
اللوائح الأوروبية:
I/PO/P: 3.75 كيلوفولت تيار متردد؛ I/P-FG: 1.5 كيلوفولت تيار متردد؛ O/P-FG: 0.5 كيلوفولت تيار متردد |
|
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | ||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | ||
| انبعاث التوافق الكهرومغناطيسي |
اللوائح الأمريكية:
FCC 47 CFR الجزء 15، الجزء الفرعي B (الولايات المتحدة) |
اللوائح الأوروبية:
EN55015 EN 61000-3-3 |
|
| آحرون | الوزن الصافي | 0.5 كجم | |
| البعد | 314.7*38.5*23.6 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 380*295*210 مم 30 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | |||
|
|
|
|
|
المواصفات الميكانيكية
| ملحوظة | LD30 |
| سلك الإدخال | أسود (L) أبيض (N) أخضر (G) (3C*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2C*18AWG) |
| سلك الإشارة | أرجواني (D+) وردي (D-) (2C*18AWG) |
| ملاحظات: | |
دافيء نصيحة س :
أقصى تيار حمل موصى به (أمبير) = قطر السلك (مم) 2 ) × 10 أمبير/مم 2 .
على سبيل المثال: 1 مم 2 كابل الإخراج، الحد الأقصى لتيار الحمل الموصى به (أمبير) = 1 مم 2 × 10 أمبير/مم 2 =10 أمبير
مخطط توصيل التعتيم
استخدام تعتيم واحد ---0-10/ 1-10 فولت / 10 فولت PWM / مقياس الجهد تعتيم
وظيفة NFC:
للحصول على تفاصيل التشغيل، يرجى الرجوع إلى دليل تطبيق ProNFC الذي طلبته من مندوب المبيعات من Smarts Electronics.
1. امسح رمز الاستجابة السريعة أدناه لتنزيل تطبيق ProNFC
طرق التنزيل لأجهزة ios:
* يمكن لمستخدمي نظام التشغيل iOS التنزيل من خلال رابط QRcode (الشكل 1)
* ابحث عن اسم التطبيق ProNFC في متجر التطبيقات (الشكل 2)
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل IOS
تنزيل أندرويد
