أفضل مفتاح تحكم في الإضاءة LED بقناة واحدة 0 10 فولت

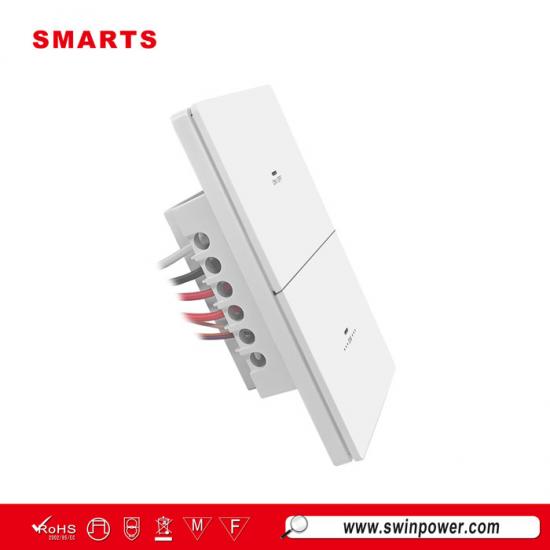

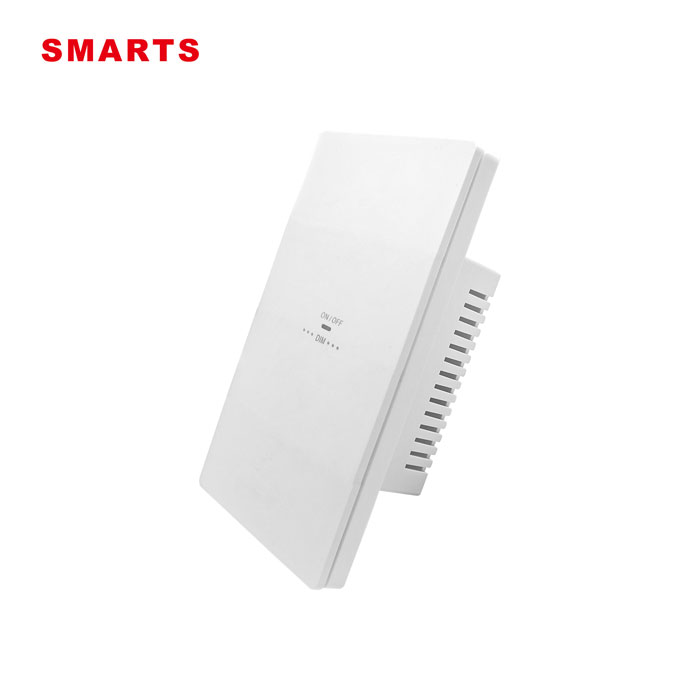

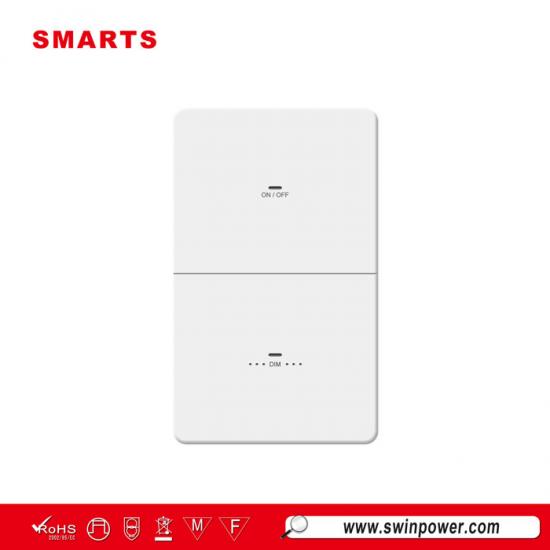

جهاز SmartsPower المثبت على الحائط بزر واحد مفتاح باهتة 0-10 فولت صُمم هذا المفتاح بحجم ونمط مفتاح منزلي قياسي. يتميز بسهولة التعلم، وكفاءة عالية في استهلاك الطاقة، وتعتيم سلس ومستقر دون وميض. لا يتطلب تشغيلًا احترافيًا، مما يوفر الجهد.
مواصفة
يرجى القراءة قبل التثبيت.
الحد الأقصى للسعة (محدود بما يتم تحقيقه أولاً)
1. قم بإيقاف تشغيل الطاقة عند قاطع الدائرة
2. قم بإزالة الجهاز الحالي وقم بتثبيت مقعد التحكم الثابت
3. قم بتسمية الأسلاك الموجودة وإزالتها
للمساعدة في توصيل جهاز التحكم الجديد، قم بتسمية أسلاك صندوق الحائط قبل إزالتها من الجهاز الحالي.
ملاحظة: يتم توصيل جهاز التعتيم ومصباح/محرك 0-10 فولت بشكل مستقل بمصدر الطاقة (تيار متردد)
ملاحظة: قم بتوصيل سلك الإدخال المباشر للتيار المتردد (L) الخاص بالمحول/المشغل 0-10 فولت بسلك الحمل الخاص بالمخفف (أحمر).
5.
قم بتوصيل جهاز التعتيم (2)

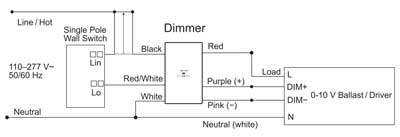

الأسلاك ثلاثية الاتجاهات
ملاحظة: يمكن دمج استخدام مفتاح أحادي القطب القياسي مع وحدة تحكم لتشكيل نظام مفتاح تحكم مزدوج
6.
تركيب جهاز التعتيم
اضغط عليه ثم ثبته في مكانه لإكمال التثبيت
7.
قم بتشغيل الطاقة عند قاطع الدائرة

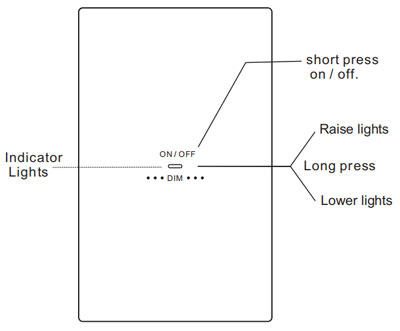

ملاحظة: عند وصول زر التعتيم (الضغط مطولًا) إلى أقصى سطوع أو أدنى مستوى، يومض مؤشر الإضاءة ببطء.

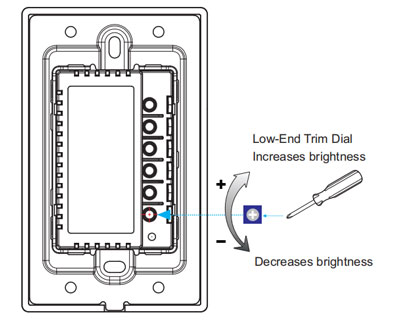

ضبط القطع المنخفضة
9،
أبعاد المنتج

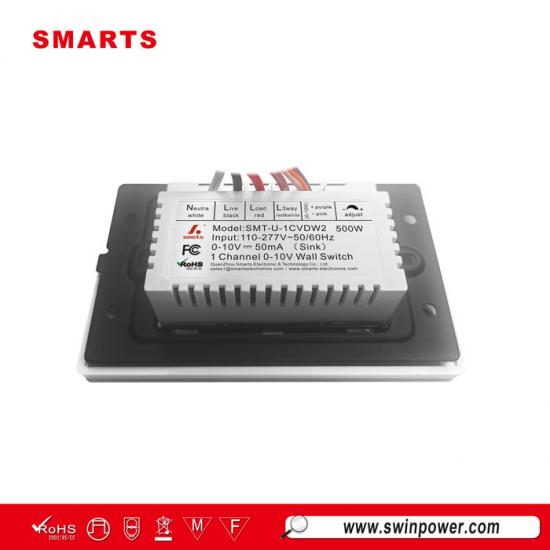

نموذج
SMT-U-1CVDW1
SMT-U-1CVDG1
لون
أبيض
رمادي
جهد الإدخال: تيار متردد 110-277 فولت ~ 50 / 60 هرتز
تيار الخرج (مصدر طاقة ناقل DALI المدمج)
50 مللي أمبير
الأحمال
120 فولت: 500 واط 277 فولت: 1000 واط
تحذير: خطر الصدمة الكهربائية.
بالنسبة لمنتجات الطرف اللولبي، قم بوضع علامة على السلك من المسمار ذي اللون المختلف.

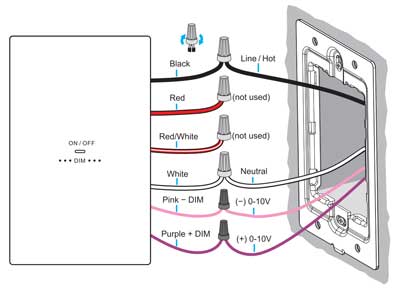

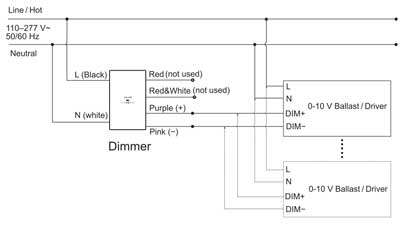

الأسلاك البسيطة
استكشاف الأخطاء وإصلاحها:
إذا كان باهتًا يمكن أن يبدأ، ولكن فشل الصابورة/السائق 0-10 فولت في البدء، فيرجى التحقق مما إذا كان السلك الساخن والسلك المحايد في مدخل الخافت (أو الصابورة/السائق 0-10 فولت) معكوسين.
8、
إعداد عملية التعتيم
خياري
1. مع تشغيل الأضواء وضبطها على أدنى مستوى للضوء، قم بتدوير قرص التشذيب المنخفض عكس اتجاه عقارب الساعة حتى لا يكون هناك وميض.
٢. أطفئ الأضواء وأشعلها. إذا لم تُضئ أو لم تكن ثابتة، فأدر قرص ضبط الإضاءة المنخفضة قليلاً باتجاه عقارب الساعة حتى يتوقف الوميض.
|
|
|
|
