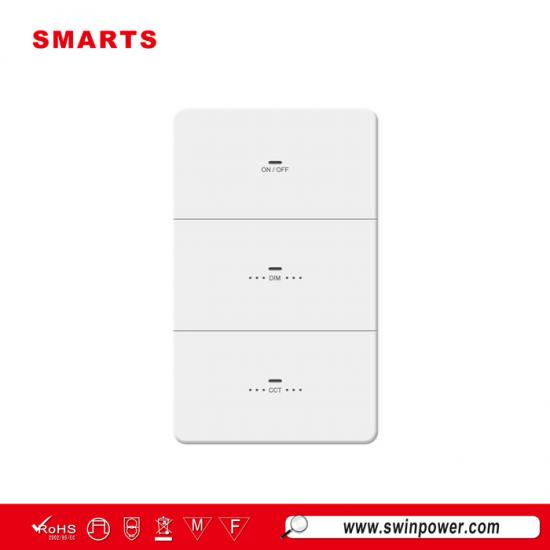

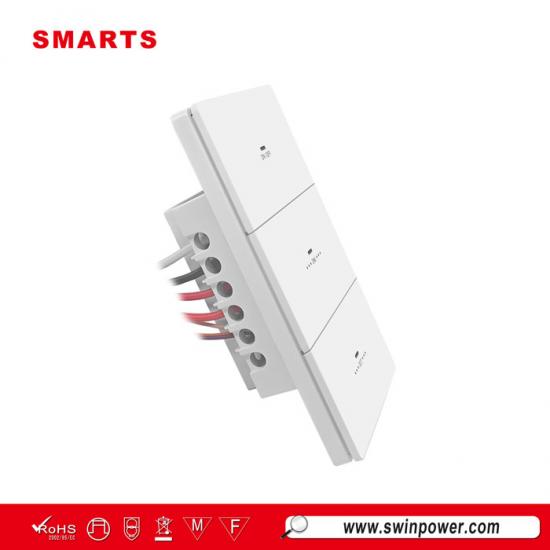

غطاء بلاستيكي أبيض، مفتاح ذكي DMX لإضاءة LED
جهاز ثنائي القناة بثلاثة أزرار مثبت على الحائط باهتة DMX يمكن التحكم في غرف متعددة أو مجموعات متعددة من إضاءة الجو دون الحاجة إلى تركيب مفاتيح متعددة، مما يلبي احتياجات المستخدمين المختلفة. التشغيل بسيط، وعملية التعتيم سلسة ومستقرة وخالية من الوميض.
مواصفة
يرجى القراءة قبل التثبيت.
الحد الأقصى للسعة (محدود بما يتم تحقيقه أولاً)
جهد الإدخال: تيار متردد 110-277 فولت ~ 50 / 60 هرتز
|
تيار الخرج (مصدر طاقة ناقل DALI المدمج)
|
الحد الأقصى 60 مللي أمبير
|
|
الأحمال (برامج تشغيل DALI أو فك تشفير DALI)
|
حتى:30
|
1. قم بإيقاف تشغيل الطاقة عند قاطع الدائرة
|
تحذير: خطر الصدمة الكهربائية.
قد يؤدي إلى إصابات خطيرة أو الوفاة. افصل قاطع الدائرة أو المصهر قبل التركيب.
|
2. قم بإزالة الجهاز الحالي وقم بتثبيت مقعد التحكم الثابت
3. قم بتسمية الأسلاك الموجودة وإزالتها
للمساعدة في توصيل جهاز التحكم الجديد، قم بتسمية أسلاك صندوق الحائط قبل إزالتها من الجهاز الحالي.
بالنسبة لمنتجات الطرف اللولبي، قم بوضع علامة على السلك من المسمار ذي اللون المختلف.
|
نموذج
|

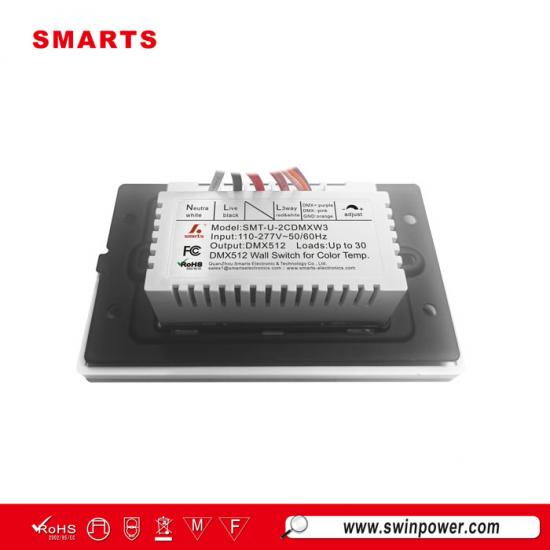

SMT-U-2CDMXW3
|
SMT-U-2CDMXG3
|
|
لون
|
أبيض
|
رمادي
|
|
|
ملاحظة 1: يكتشف ناقل DALI تلقائيًا ويقوم بتمكين/تعطيل مصدر طاقة الناقل المدمج بشكل ذكي.
ملاحظة 2: يتم توصيل جهاز التعتيم ومحرك/فك التشفير DALI بشكل مستقل بمصدر الطاقة (تيار التيار المتردد)
5.
قم بتوصيل جهاز التعتيم (2)
|
نموذج
|
SMT-U-2CRDMXW3
|
SMT-U-2CRDMXG3
|
|
لون
|
أبيض
|
رمادي
|
الأسلاك أحادية القطب (تدعم هذه الموديلات الأسلاك أحادية القطب.)
|
|
ملاحظة 1: يكتشف ناقل DALI تلقائيًا ويقوم بتمكين/تعطيل مصدر طاقة الناقل المدمج بشكل ذكي.
ملاحظة 2: قم بتوصيل سلك الإدخال المباشر للتيار المتردد (L) الخاص بسائق DALI بسلك تحميل جهاز التعتيم (أحمر).
استكشاف الأخطاء وإصلاحها:
إذا كان باهتًا يمكن أن يبدأ، ولكن فشل برنامج تشغيل DALI في البدء، فيرجى التحقق مما إذا كان السلك الساخن والسلك المحايد عند مدخل باهتًا (أو برنامج تشغيل DALI) معكوسين.
6. قم بتوصيل جهاز التعتيم (3)
|
نموذج
|
SMT-U-2CRDMXW3
|
SMT-U-2CRDMXG3 |
|
لون
|
أبيض
|
رمادي
|
التوصيل ثلاثي الاتجاهات (تدعم هذه الموديلات التوصيل ثلاثي الاتجاهات.)
|
|
|
7. تركيب جهاز التعتيم
اضغط عليه ثم ثبته في مكانه لإكمال التثبيت |
8、 قم بتشغيل الطاقة عند قاطع الدائرة
|
9،
إعداد عملية التعتيم
|
ملاحظة: عند وصول زر التعتيم (الضغط مطولًا) إلى أقصى سطوع أو أدنى مستوى، يومض مؤشر الإضاءة ببطء. |
ضبط القطع المنخفضة
|
10. أبعاد المنتج
|
|
|
|
|
|
