100-277vac جهد ثابت غير قابل للتعتيم 288 وات صندوق توصيل السائق للبيع

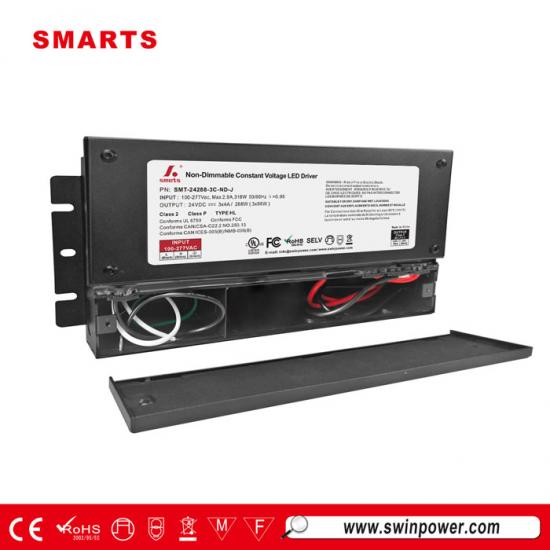

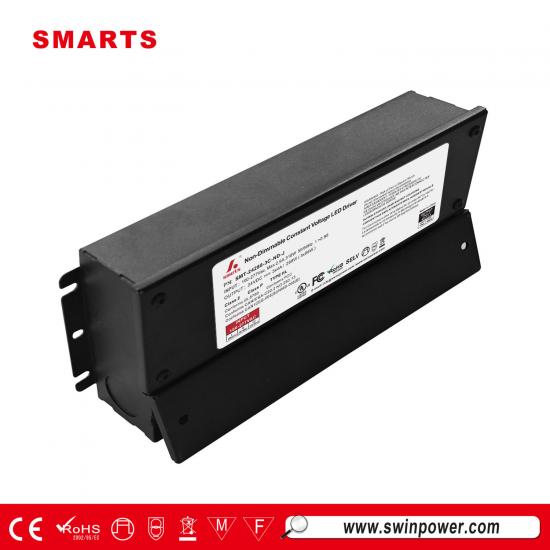

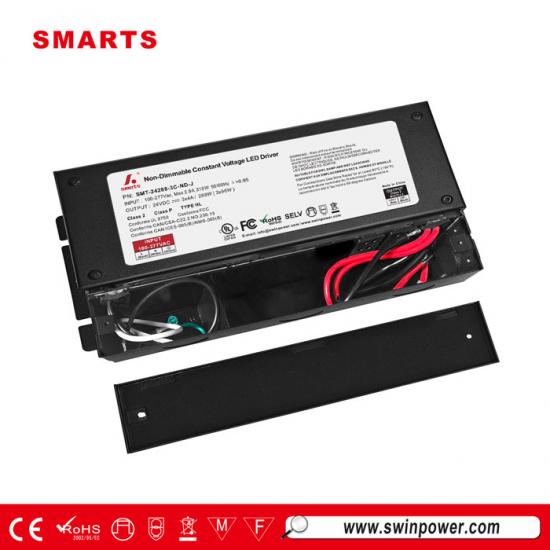

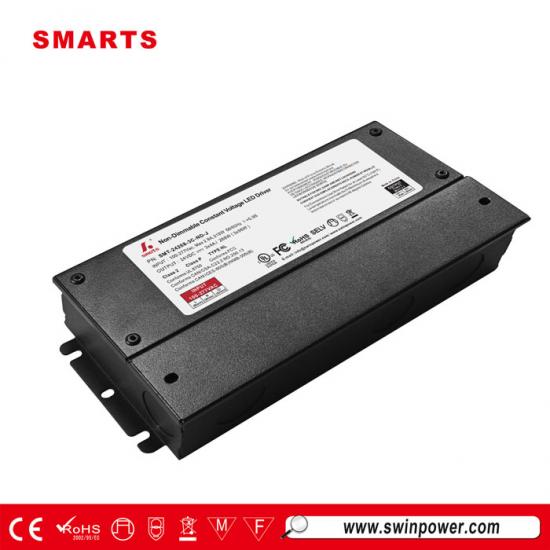

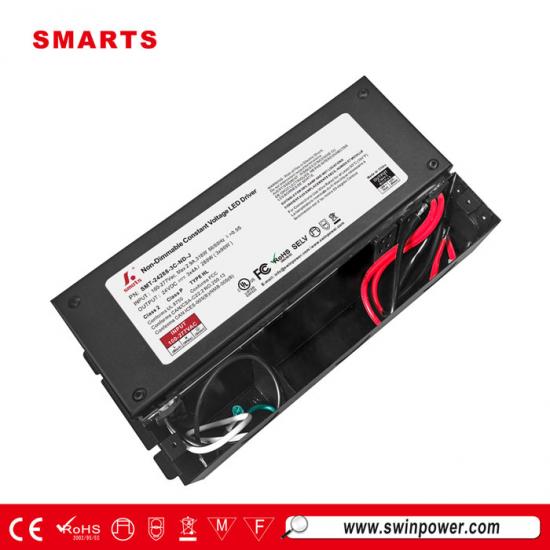

تم دمج برنامج تشغيل LED بقدرة 288 وات 24 فولت غير قابل للتعتيم مع صندوق التوصيل. يمكن تعديل جهد الخرج بواسطة المقبض. تصميم هيكل معدني، تبديد جيد للحرارة. مع ماس كهربائى / درجة الحرارة الزائدة / وظيفة الحماية من الحمل الزائد. حاصل على شهادة UL، ومناسب لتركيب مشروع الإضاءة LED الداخلي. ضمان 7 سنوات
المواصفات
| نموذج | SMT-C24288-ND-J | SMT-C48288-ND-J | |
| شهادة | UL / FCC / النوع HL / Class P / Class 2 / SELV / CE / RoHS / REACH | ||
| الإخراج | الجهد المستمر | 24 فولت | 48 فولت |
| ضبط الجهد | / | ||
| التسامح الجهد | ±0.5% | ±1% | |
| تنظيم الجهد | ¤0.5% | ||
| التصنيف الحالي | 3*4أ | 3*2أ | |
| القوة المقدرة | 288 واط (3*96 واط) | ||
| تنظيم التحميل | ±1% | ||
| مدخل | نطاق الجهد | 110-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل الطاقة (النوع) @ الحمل الكامل | ¥0.99@120VAC ¥0.95@277VAC | ||
| THD(النوع) @ حمولة كاملة | <20%@120 فولت تيار متردد و277 فولت تيار متردد | ||
| الكفاءة (النوع) @ تحميل كامل |
¥90.5%@120VAC ¥92.5%@277VAC |
¥90%@120VAC ¥92.5%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | 3.1 أ | ||
| الطاقة الاحتياطية | ¤0.5 واط | ||
| تيار التدفق (الطباع) | 38A,640us@50%Ipeak120VAC;79A,920us@50%Ipeak277VAC | ||
| تسرب الحالي | <0.5 مللي أمبير | ||
| حماية | ماس كهربائى | وضع زوبعة، يتعافى تلقائيا بعد إزالة حالة الخطأ | |
| الإفراط في التحميل | ♥ وضع زوبعة بنسبة 120%، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| أكثر من درجة الحرارة | 100 درجة مئوية ± 10 درجة مئوية لإيقاف جهد التشغيل/التشغيل، ويتم الاسترداد تلقائيًا بعد التبريد | ||
| بيئة | درجة حرارة العمل. | -40~+60 (انظر أدناه منحنى التخفيض) | |
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | ||
| تخزين تيم.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| TEMP.معامل | ±0.03%/±(0 - 50 درجة) | ||
| درجة الحرارة المحيطة. | 45 درجة | ||
| حالة درجة الحرارة. | 90 درجة | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) | |
| تحمل الجهد | I/P-O/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (الولايات المتحدة) | ||
| مقاومة العزلة | الإدخال/الإخراج/الإخراج: 100 مللي أمبير/500 فولت تيار مستمر/25 درجة مئوية/70% رطوبة نسبية | ||
| انبعاث EMC | لجنة الاتصالات الفيدرالية 47 CFR الجزء 15، الجزء الفرعي ب (الولايات المتحدة) | ||
| اختبار المناعة المفاجئ | وضع مختلف: 2KV، الوضع المشترك: 4KV | ||
| آحرون | الوزن الصافي | 2.45 كجم | |
| البعد | 293*125*42.7 مللي متر (الطول * العرض * الارتفاع) | ||
| التعبئة | 353*295*297 مللي متر 10 قطعة/CTN | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 120 فولت تيار متردد، والحمل المقدر و25 درجة من درجة الحرارة المحيطة. | ||
| 2. في ظل جهد الإدخال المنخفض، يلزم خفض خرج الطاقة لضمان عمر طويل. | |||
| 3. فيما يتعلق بأنواع تحميل برنامج تشغيل LED حيث يلبي برنامج التشغيل متطلبات الانبعاثات التوافقية الخاصة بـ ANSl C82.77-10. | |||
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكية | |
| سلك الإدخال | أسود (L) أبيض (N) أخضر (G) (3*18AWG) |
| سلك الإخراج (24 فولت و 48 فولت) | أحمر (V+) أسود (V-)(2*18AWG) |
| أحمر (V+) أسود (V-)(2*18AWG) | |
| ملاحظات: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف | |
توصية MCBï¼
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغل LED المطابق لقواطع الدائرة كما يلي: | ||
| نوع ام سي بي | مستوى | عدد سائق LED |
| النوع ج | 10 أ | 1 |
| 13 أ | 1 | |
| 16 أ | 2 | |
| 20 أ | 2 | |
| 25 أ | 3 | |
| عندما يكون جهد الدخل 277Vac، يكون عدد مشغل LED المطابق لقواطع الدائرة كما يلي: | ||
| نوع ام سي بي | مستوى | عدد سائق LED |
| النوع ج | 10 أ | 2 |
| 13 أ | 3 | |
| 16 أ | 3 | |
| 20 أ | 5 | |
| 25 أ | 6 | |
عملية التعتيم
تعليمات
1. تأكد مما إذا كان جهد الإدخال المقدر لمصدر الطاقة ضمن نطاق جهد السوق قبل الاستخدام.
2. انتبه إلى التمييز بين خطوط الإدخال والإخراج لمصدر الطاقة لتجنب تلف الطاقة أو حوادث السلامة غير الضرورية الناجمة عن توصيل الخط العكسي.
3. لا يمكن تكديس مصدر الطاقة للتركيب (الوضع)، ويجب أن تكون مسافة التثبيت بين مصدر الطاقة ومصدر الطاقة أكبر من 10 سم. يجب تركيب مصادر طاقة متعددة في مساحة ضيقة، ويجب أن تكون درجة الحرارة البيئية أقل من 55 درجة مئوية أثناء الاستخدام؛ على سبيل المثال، صناديق التوزيع، الخ.
4. من أجل إطالة عمر خدمة مصدر الطاقة، يجب تركيب مصدر الطاقة في بيئة تساعد على تبديد الحرارة قدر الإمكان؛
5. مع زيادة درجة الحرارة المحيطة، تنخفض الطاقة التي يستخدمها مصدر الطاقة تدريجيًا، ويقصر أيضًا عمر مصدر الطاقة تدريجيًا.
6. لا تستخدمه تحت أحمال غير طبيعية: يمكن أن يؤدي التحميل الزائد إلى تلف مصدر الطاقة، وقد تؤدي الأحمال الخفيفة للغاية إلى حدوث خلل في مصدر الطاقة.
7. لضمان السلامة وتقليل التداخل، يرجى التأكد من تأريض سلك التأريض بشكل موثوق
8. إذا لا يعمل برنامج تشغيل LED بشكل طبيعي،pl. لا تحتفظ بخصوصية، ولكن اتصل بنا: sales1@smartselectronics.com أو قم بإجراء مكالمة هاتفية: 0086-595-27256889
