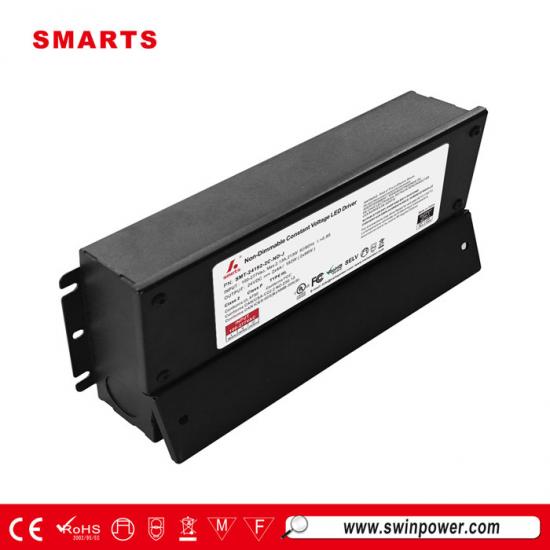

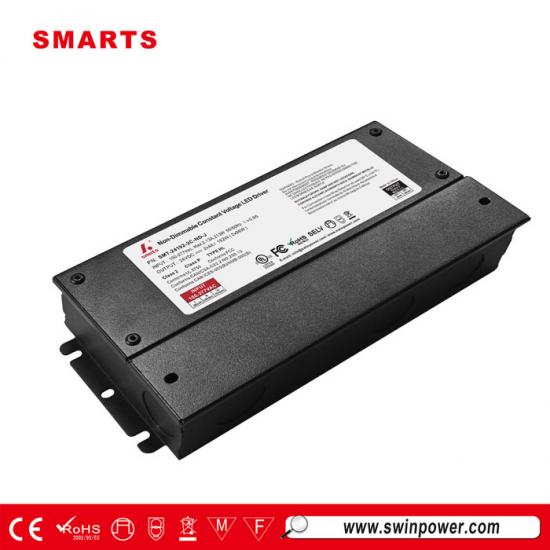

24/48 فولت الجهد المستمر غير عكس الضوء 192 واط LED صندوق وصلات مصدر الطاقة للسائق
100-277vac نطاق جهد الإدخال العالمي الفئة 2 مشغل LED قياسي غير قابل للتعتيم 192 وات . وضع عمل الجهد المستمر، كفاءة العمل تصل إلى 92.5%. قم بضبط جهد الإخراج من خلال المقبض، وهو مناسب لتركيب مشروع إضاءة LED داخلي. مع ضمان لمدة 7 سنوات
المواصفات
| نموذج | SMT-C24192-ND-J | SMT-C48192-ND-J | |
| شهادة | UL / FCC / النوع HL / Class P / Class 2 / SELV / CE / RoHS / REACH | ||
| الإخراج | الجهد المستمر | 24 فولت | 48 فولت |
| ضبط الجهد | / | ||
| التسامح الجهد | ±0.5% | ±1% | |
| تنظيم الجهد | ¤0.5% | ||
| التصنيف الحالي | 2*4أ | 2*2أ | |
| القوة المقدرة | 192 واط (2*96 واط) | ||
| تنظيم التحميل | ±1% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل الطاقة (النوع) @ الحمل الكامل | ¥0.99@120VAC ¥0.94@277VAC | ||
| THD(النوع) @ حمولة كاملة | <20%@120 فولت تيار متردد و277 فولت تيار متردد | ||
| الكفاءة (النوع) @ تحميل كامل |
¥90%@120VAC ¥92%@277VAC |
¥90.5%@120VAC ¥92.5%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | 2.2 أ | ||
| الطاقة الاحتياطية | ¤0.5 واط | ||
| تيار التدفق (الطباع) | 23 أمبير، 1.3 مللي ثانية عند 50% Ipeak120VAC؛ 49 أمبير، 960us@50% Ipeak277VAC | ||
| تسرب الحالي | <0.5 مللي أمبير | ||
| حماية | ماس كهربائى | وضع زوبعة، يتعافى تلقائيا بعد إزالة حالة الخطأ | |
| الإفراط في التحميل | ♥ وضع زوبعة بنسبة 120%، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| أكثر من درجة الحرارة | 100 درجة مئوية ± 10 درجة مئوية لإيقاف جهد التشغيل/التشغيل، ويتم الاسترداد تلقائيًا بعد التبريد | ||
| بيئة | درجة حرارة العمل. | -40~+60 (انظر أدناه منحنى التخفيض) | |
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | ||
| تخزين تيم.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| TEMP.معامل | ±0.03%/±(0 - 50 درجة) | ||
| درجة الحرارة المحيطة. | 45 درجة | ||
| حالة درجة الحرارة. | 90 درجة | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) | |
| تحمل الجهد | I/P-O/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (الولايات المتحدة) | ||
| مقاومة العزلة | الإدخال/الإخراج/الإخراج: 100 مللي أمبير/500 فولت تيار مستمر/25 درجة مئوية/70% رطوبة نسبية | ||
| انبعاث EMC | FCC 47 CFR الجزء 15، الجزء الفرعي ب (الولايات المتحدة) | ||
| اختبار المناعة المفاجئ | وضع مختلف: 2KV، الوضع المشترك: 4KV | ||
| آحرون | الوزن الصافي | 2.11 كجم | |
| البعد | 241*79*42.7 مللي متر (الطول * العرض * الارتفاع) | ||
| التعبئة | 313*255*290 مللي متر 10 قطعة/CTN | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند إدخال 120 فولت تيار متردد، والحمل المقدر و25 درجة من درجة الحرارة المحيطة. | ||
| 2. في ظل جهد الإدخال المنخفض، يلزم خفض خرج الطاقة لضمان عمر طويل. | |||
| 3. فيما يتعلق بأنواع تحميل برنامج تشغيل LED حيث يلبي برنامج التشغيل متطلبات الانبعاثات التوافقية الخاصة بـ ANSl C82.77-10. | |||
|
|
 |
 |
 |

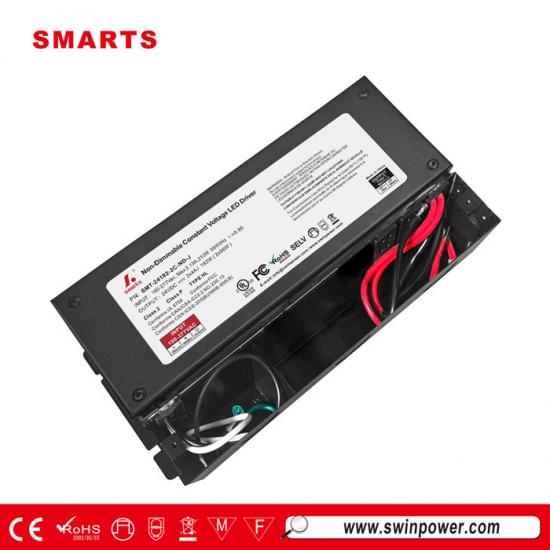

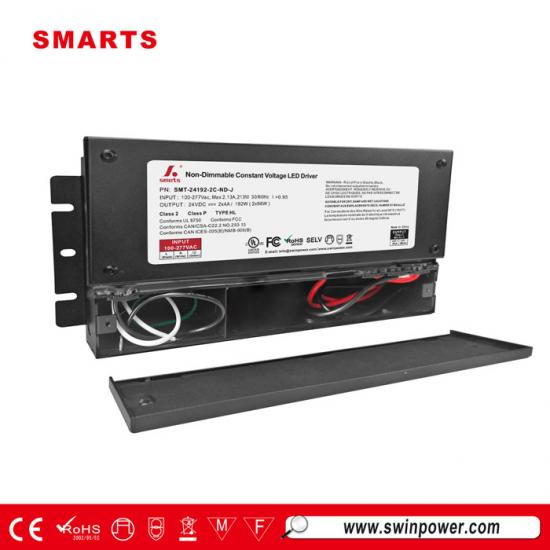

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكية | |
| سلك الإدخال | أسود (L) أبيض (N) أخضر (G) (3*18AWG) |
| سلك الإخراج (24 فولت و 48 فولت) | أحمر (V+) أسود (V-)(2*18AWG) |
| أحمر (V+) أسود (V-)(2*18AWG) | |
| ملاحظات: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف | |
توصية MCBï¼
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغل LED المطابق لقواطع الدائرة كما يلي: | ||
| نوع ام سي بي | مستوى | عدد سائق LED |
| النوع ج | 10 أ | 3 |
| 13 أ | 4 | |
| 16 أ | 6 | |
| 20 أ | 7 | |
| 25 أ | 9 | |
| عندما يكون جهد الدخل 277Vac، يكون عدد مشغل LED المطابق لقواطع الدائرة كما يلي: | ||
| نوع ام سي بي | مستوى | عدد سائق LED |
| النوع ج | 10 أ | 8 |
| 13 أ | 12 | |
| 16 أ | 15 | |
| 20 أ | 19 | |
| 25 أ | 24 | |
عملية التعتيم
تعليمات
1. تأكد مما إذا كان جهد الإدخال المقدر لمصدر الطاقة ضمن نطاق جهد السوق قبل الاستخدام.
2. انتبه إلى التمييز بين خطوط الإدخال والإخراج لمصدر الطاقة لتجنب تلف الطاقة أو حوادث السلامة غير الضرورية الناجمة عن توصيل الخط العكسي.
3. لا يمكن تكديس مصدر الطاقة للتركيب (الوضع)، ويجب أن تكون مسافة التثبيت بين مصدر الطاقة ومصدر الطاقة أكبر من 10 سم. يجب تركيب مصادر طاقة متعددة في مساحة ضيقة، ويجب أن تكون درجة الحرارة البيئية أقل من 55 درجة مئوية أثناء الاستخدام؛ على سبيل المثال، صناديق التوزيع، الخ.
4. من أجل إطالة عمر خدمة مصدر الطاقة، يجب تركيب مصدر الطاقة في بيئة تساعد على تبديد الحرارة قدر الإمكان؛
5. مع زيادة درجة الحرارة المحيطة، تنخفض الطاقة التي يستخدمها مصدر الطاقة تدريجيًا، ويقصر أيضًا عمر مصدر الطاقة تدريجيًا.
6. لا تستخدمه تحت أحمال غير طبيعية: يمكن أن يؤدي التحميل الزائد إلى تلف مصدر الطاقة، وقد تؤدي الأحمال الخفيفة للغاية إلى حدوث خلل في مصدر الطاقة.
7. لضمان السلامة وتقليل التداخل، يرجى التأكد من تأريض سلك التأريض بشكل موثوق
8. إذا لا يعمل برنامج تشغيل LED بشكل طبيعي،pl. لا تحتفظ بخصوصية، ولكن اتصل بنا: sales1@smartselectronics.com أو قم بإجراء مكالمة هاتفية: 0086-595-27256889
