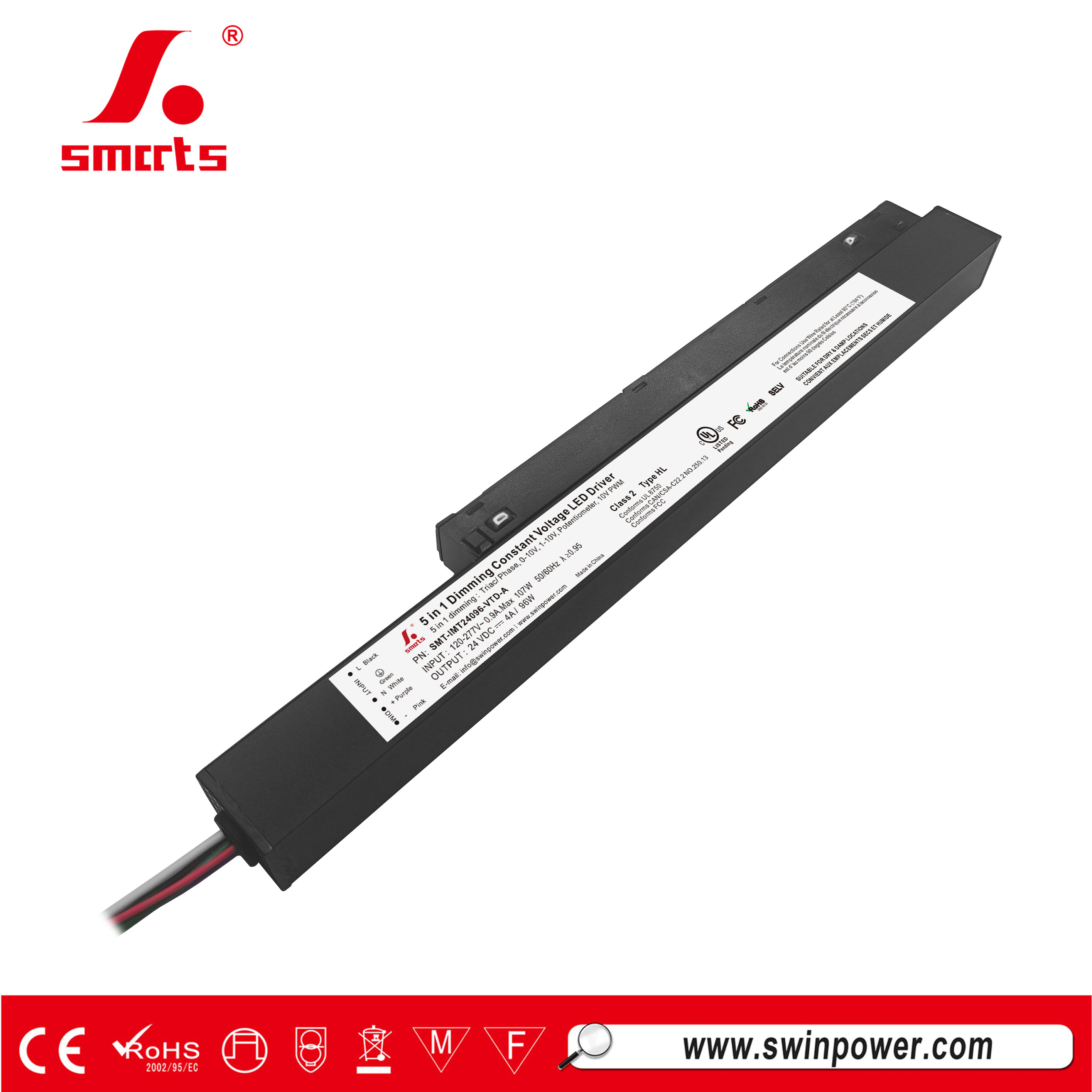

مصدر طاقة LED قابل للتعتيم 100-277 فولت تيار متردد و0-10 فولت 12 فولت/24 فولت 150 واط مناسب للتركيب على المسار المغناطيسي
هذا السائق LED مناسب لـ مصدر طاقة LED لضوء المسار المغناطيسي يتميز بوضع تعتيم 5 في 1، ويوفر تعتيمًا فائقًا يتراوح بين 0% و100%. يتميز بمتطلبات تحميل منخفضة للغاية، ويمكنه العمل بكفاءة حتى مع حمولة 15%.
مواصفة
| نموذج | SMT-IMT24150-VTD-A | SMT-IMT48150-VTD-A | |
| شهادة | UL/ SELV / FCC / RoHS / REACH | ||
| الناتج | جهد التيار المستمر | 24 فولت | 48 فولت |
| تحمل الجهد | ±1.5% | ±1% | |
| تنظيم الجهد | ≤0.5% | ||
| التيار المقدر | 6.25 أمبير | 3.13أ | |
| الطاقة المقدرة | 150 واط | ||
| تنظيم الحمل | ±1% | ||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة (نموذجي) عند الحمل الكامل | 0.99@120فولت؛ 0.95@277فولت | ||
| THD(نوعي) عند التحميل الكامل | <20% عند 120 و277فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل |
≥91% عند 120فولت تيار متردد
≥93% عند 277 فولت تيار متردد |
≥91% عند 120فولت تيار متردد
≥93% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1.5 أمبير | ||
| تيار الاندفاع (نموذجي) | 26 أمبير، 430 ميكرون عند 50%120 فولت تيار متردد؛ 63 أمبير، 280 ميكرون عند 50%277 فولت تيار متردد | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| التحميل الزائد | وضع التيار الثابت ≤120%، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة | 100℃±10℃ إيقاف تشغيل جهد الإخراج، والتعافي تلقائيًا بعد التبريد | ||
| بيئة | درجة حرارة العمل. | -40~+60℃ (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20 - 90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/P-0/P: 1.8 كيلو فولت تيار متردد I/PF/G: 1.8 كيلو فولت تيار متردد O/PF/G: 0.5 كيلو فولت تيار متردد (أمريكي) | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | لجنة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي ب (الولايات المتحدة) | ||
| اختبار مناعة الطفرة | وضع مختلف: 2 كيلو فولت، الوضع المشترك: 4 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.85 كجم | |
| البعد | 337.2*22.4*44 مم / 13.27*1.73*0.88 بوصة (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 20 قطعة / كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، وحمل مقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. في ظل انخفاض جهد الإدخال، يلزم خفض تصنيف الإخراج لضمان عمر طويل. | |||
|
|
|
|
|

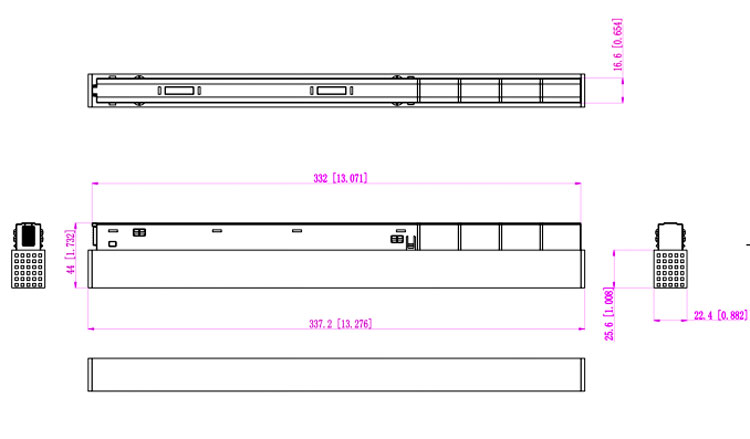

المواصفات الميكانيكية
| مقياس الأسلاك | |
| MGQ201 | |
| أسلاك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| الناتج | تضمين المسار ومن خلال سائق سكة التوجيه يتم إخراج التيار |
| سلك التعتيم | أرجواني (D+) وردي (D-) (2*0.35 مم²) |
| ملاحظة: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف | |
نصائح دافئة:
1. الحد الأقصى لتيار الحمل الموصى به (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل خرج ١ مم²، الحد الأقصى لتيار الحمل الموصى به (أمبير) = ١ مم² × ١٠ أمبير/مم² = ١٠ أمبير
2. أي طلبات أخرى للكابل، يمكننا تخصيصها.
المسار المتوافق :
مخطط توصيل التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب التأكد من أن إضاءة LED تعمل بأقصى درجة سطوع، ثم يمكنك تشغيلها
تعتيم آخر؛
استخدام تعتيم واحد --- TRIAC/تعتيم قطع الطور
1. يمكن تعديل تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق التوصيل
نظام إضاءة أو باهتة طورية/ترياك.
2. العمل مع الطور الأمامي / الحافة الأمامية، MLV والطور العكسي / الحافة الخلفية، ELV، باهتات TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل حوالي 15٪
4. يرجى محاولة استخدام أجهزة التعتيم بقوة تعادل 1.5 مرة على الأقل طاقة خرج السائق.
استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
