مصدر طاقة LED بجهد ثابت قابل للتعتيم 0-10 فولت بقدرة 15 واط، 12 فولت و24 فولت لإضاءة الشريط

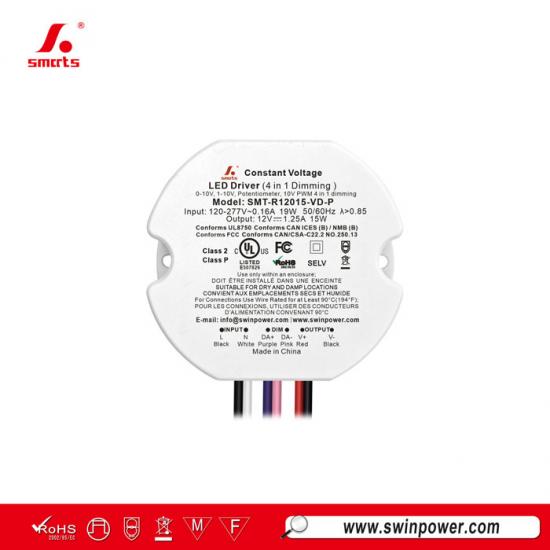

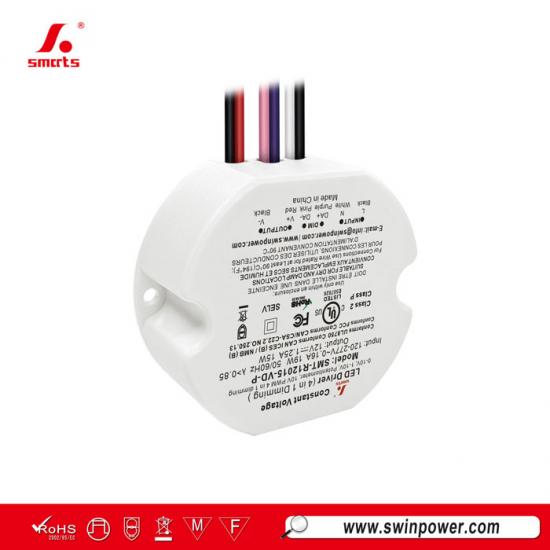

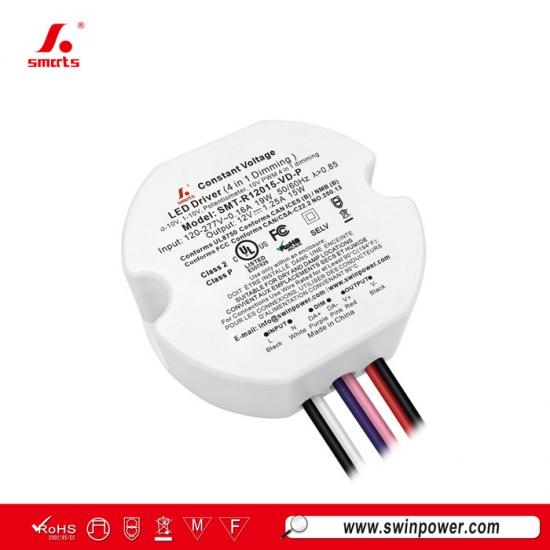

شكل دائريمصدر طاقة LED بجهد ثابت بقدرة 15 واطيتميز بقدرات تعتيم 0-10 فولت وتصميم هيكل بلاستيكي كامل. يتمتع بتصنيف مقاومة للماء IP20، ويتوافق مع معايير سلامة الإضاءة العالمية، ويأتي مع ضمان استثنائي لمدة 7 سنوات.
المواصفات
| الطراز | SMT-R12015-VD-P | SMT-R24015-VD-P | SMT-R48015-VD-P | |
| الشهادة | UL قيد الانتظار / ROHS / SELV | |||
| الخرج | جهد التيار المستمر | 12V | 24V | 48V |
| التيار المقنن | 1.25A | 0.625A | 0.31A | |
| القدرة المقننة | 15W | |||
| سماحية الجهد | ±0.5V | |||
| الدخل | نطاق الجهد | 120-277VAC | ||
| نطاق التردد | 47 - 63Hz | |||
| معامل القدرة عند الحمل الكامل | ≥0.98@120VAC ≥0.9@277VAC | |||
| إجمالي التشوه التوافقي (النموذجي) عند الحمل الكامل | ≤10%@120VAC ≤20%@277VAC | |||
| الكفاءة عند الحمل الكامل | ≥73%@120VAC ≥76%@277VAC |
≥77%@120VAC ≥80%@277VAC |
≥79%@120VAC ≥81%@277VAC |
|
| تيار متردد (الحد الأقصى) | 0.18A | |||
| تيار الاندفاع (النموذجي) | 1.62A، 42us @50%Ipeak 120VAC 6.72A، 36us @50%Ipeak 277VAC | |||
| الحماية | قصر الدائرة | وضع التقطّع، يستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | ||
| الحمل الزائد | 105%~120% وضع التقطّع، يستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | درجة الحرارة المحيطة أعلى من 55℃±5℃، ينخفض الخرج إلى 50%; درجة الحرارة المحيطة أعلى من 60℃±5℃، يتم إيقاف الخرج؛ عندما تنخفض درجة الحرارة إلى 45℃±5℃ يعود الخرج إلى 100%. |
|||
| البيئة | درجة حرارة التشغيل | -40~+50℃ (راجع منحنى خفض القدرة أدناه) | ||
| درجة حرارة العلبة (Tc) | 90℃ | |||
| رطوبة التشغيل | 20 - 90%RH دون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40 - +80℃، 10 - 95% RH دون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 2G 12 دقيقة/دورة، المحاور X Y Z 72 دقيقة لكل محور | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 No.250.13 | ||
| جهد التحمل | I/P-O/P:1.88KVAC | |||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| حصانة EMC | لا تطلب FCC/ICES إجراء هذا الاختبار. | |||
| انبعاثات EMC | FCC 47 CFR الجزء 15، القسم الفرعي B | |||
| اختبار حصانة الاندفاع | خط طاقة التيار المتردد: الوضع التفاضلي 1KV | |||
| أخرى | الوزن الصافي | 0.103KG | ||
| الأبعاد | 54*48.2*24mm(Φ*W*H) | |||
| التعبئة | 380*290*155mm 100 قطعة/كرتون | |||
| ملاحظات | 1. جميع المعلمات التي لم يتم ذكرها بشكل خاص يتم قياسها عند الحمل المقنن لجهد 120VAC ودرجة حرارة محيطة تبلغ 25℃. | |||
| 2. يلزم خفض قدرة الخرج عند انخفاض جهد الإدخال لضمان عمر خدمة طويل. | ||||
|
|
 |
 |
 |
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
ملاحظة：
1. يُوصى بالكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على أن الحد الأقصى لدرجة الحرارة المحيطة هو 50 °C.
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقياس السلك الأمريكي | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود(L)، أبيض(N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر(V+)، أسود(V-) |
| سلك التعتيم الإلكتروني | 1015 2*22 AWG 0.326mm2\أرجواني(DIM+)، وردي(DIM-) |
عملية التعتيم
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس جهد للتعتيم
