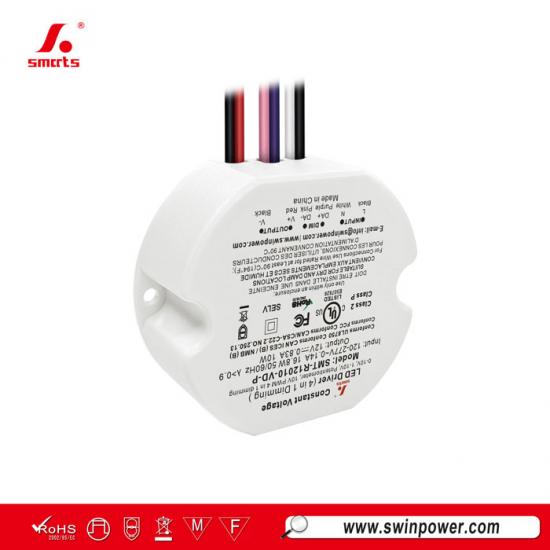

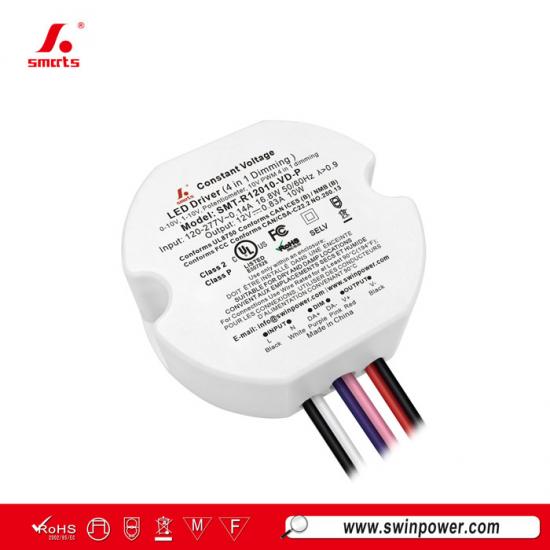

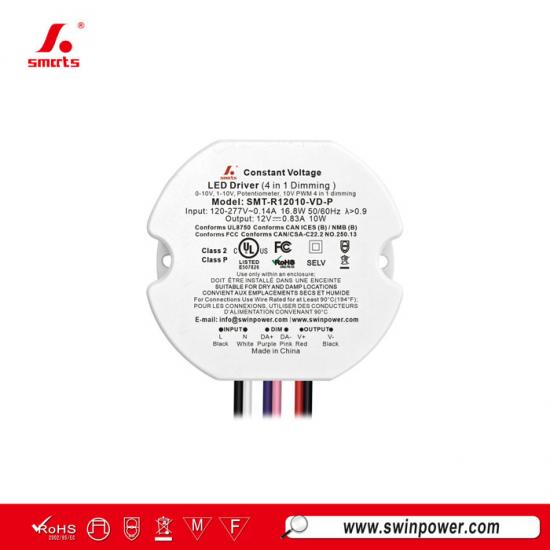

مصدر طاقة LED دائري الشكل قابل للتعتيم بجهد 120-277 فولت تيار متردد، 0-10 فولت، 12-24 فولت لمصابيح LED
هذا الجهد الثابت 120-277 فولت تيار متردد،مصدر طاقة LED قابل للتعتيم من 0 إلى 10 فولتيتميز بتصميم هيكل بلاستيكي بالكامل. يوفر تعتيمًا سلسًا ومستقرًا وخاليًا من الوميض ضمن نطاق 0.1%–100%، ويأتي مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-R12010-VD-P | SMT-R24010-VD-P | SMT-R48010-VD-P | |
| شهادة | UL قيد الانتظار / RoHS / SELV | |||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| التيار المقنن | 0.83 أمبير | 0.42 أمبير | 0.21 أمبير | |
| القدرة المقدرة | 10 واط | |||
| تحمل الجهد | ±0.5 فولت | |||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | ||
| نطاق التردد | 47 - 63 هرتز | |||
| معامل القدرة عند الحمل الكامل | ≥0.98 عند 120 فولت تيار متردد ≥0.9 عند 277 فولت تيار متردد | |||
| THD(Ty.) عند الحمل الكامل | ≤15% عند 120 فولت تيار متردد ≤15% عند 277 فولت تيار متردد | |||
| الكفاءة عند الحمل الكامل | ≥75% عند 120 فولت تيار متردد ≥75% عند 277 فولت تيار متردد | ≥77% عند 120 فولت تيار متردد ≥78% عند 277 فولت تيار متردد | ≥78% عند 120 فولت تيار متردد ≥78% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.12 أمبير | |||
| تيار البدء (النموذجي) | 2A، 52us @ 50% الذروة 120VAC 5.7A، 31us @ 50% الذروة 277VAC | |||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | ||
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية، ينخفض الناتج إلى 50٪؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية، إيقاف التشغيل؛ عندما تنخفض درجة الحرارة إلى 45 درجة مئوية ± 5 درجة مئوية، يعود الناتج إلى 100%. |
|||
| بيئة | درجة حرارة العمل (Ta) | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) | ||
| درجة حرارة الغلاف (Tc) | 90 درجة مئوية | |||
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |||
| اهتزاز | 10 ~ 500 هرتز، 2G، 12 دقيقة/دورة، محور X Y Z، 72 دقيقة لكل محور | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P:1.88KVAC | |||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | |||
| انبعاثات التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي ب | |||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 1 كيلو فولت | |||
| آحرون | الوزن الصافي | 0.103 كجم | ||
| الأبعاد | 54*48.2*24 مم (القطر*العرض*الارتفاع) | |||
| التعبئة والتغليف | 380*290*155 مم، 100 قطعة/كرتونة | |||
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند الحمل المقنن لـ 120 فولت تيار متردد و 25 درجة مئوية من درجة الحرارة المحيطة. | |||
| 2. يلزم خفض خرج الطاقة عند جهد الإدخال المنخفض لضمان عمر خدمة طويل. | ||||
|
|
 |
 |
 |

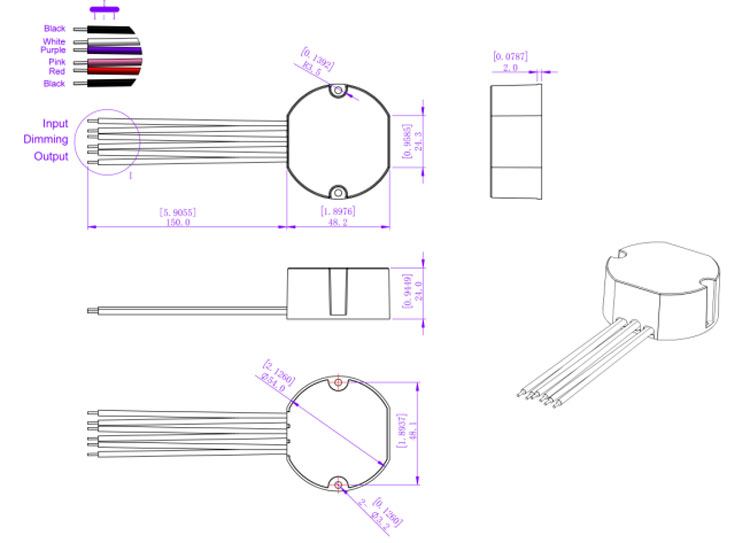

المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 65 |
| 13أ | 84 | |
| 16أ | 104 | |
| 20أ | 130 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 123 |
| 13أ | 160 | |
| 16أ | 196 | |
| 20أ | 246 | |
ملحوظة":"
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقاييس الأسلاك الأمريكية | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود (L)، أبيض (N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر (V+)، أسود (V-) |
| سلك إلكتروني خافت | 1015 2*22 AWG 0.326mm2\بنفسجي (خافت+)، وردي (خافت-) |
عملية التعتيم
استخدام خاصية التعتيم --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
المنتجات ذات الصلة
|
هذا مزود طاقة LED قابل للتعتيم DMX512يعمل الجهاز بنظام الجهد الثابت، ويحتوي على وحدة برمجة ذكية مدمجة بتقنية NFC، مما يسمح بضبط جهد الخرج عبر تطبيق NFC. ويأتي مع ضمان ممتد لمدة 7 سنوات.
نموذج: SMT-R12010-DMX-P جهد الإدخال:100-277 فولت تيار متردد
وضع التعتيم: قابل للتعتيم عبر DMX512
|
