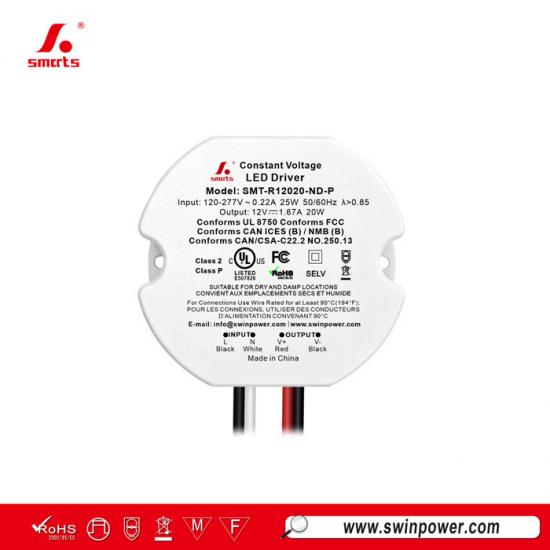

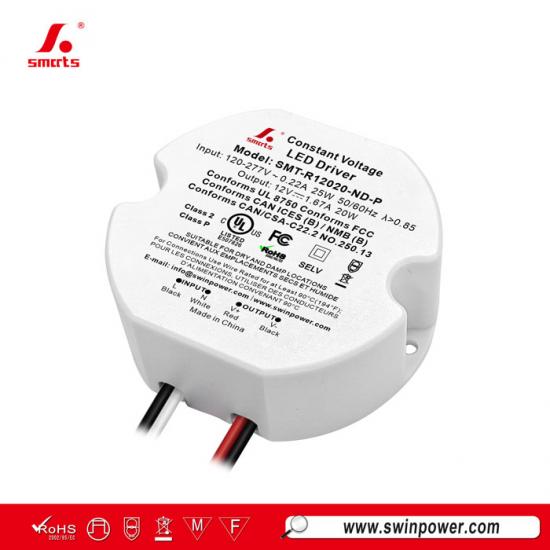

سعر مشغل LED دائري الشكل بقوة 20 واط، غير قابل للتعتيم، يعمل بجهد ثابت، مناسب لمصابيح LED
مواصفة
| نموذج | SMT-R12020-ND-P | SMT-R24020-ND-P | SMT-R48020-ND-P | |
| شهادة | UL / FCC / ICES-005 / الفئة P / الفئة 2 / SELV | |||
| الناتج | جهد التيار المستمر المقنن | 12 فولت | 24 فولت | 48 فولت |
| تحمل الجهد | ±3% | ±2% | ±2% | |
| تنظيم الأحمال | ±2% | ±1% | ±1% | |
| تنظيم الجهد | ±0.5% | |||
| التيار المقنن | 1.67 أمبير | 0.83 أمبير | 0.42 أمبير | |
| القدرة المقدرة | 20 واط | |||
| تجاوز | 10% | 5% | 5% | |
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | ||
| نطاق التردد | 50 / 60 هرتز | |||
| معامل القدرة عند الحمل الكامل | >0.85 | |||
| THD(Ty.) عند الحمل الكامل | ≤10% عند 120 فولت تيار متردد ≤15% عند 277 فولت تيار متردد | |||
| الكفاءة عند الحمل الكامل | 82% عند 120 فولت تيار متردد 82% عند 277 فولت تيار متردد |
85.5% عند 120 فولت تيار متردد 85.5% عند 277 فولت تيار متردد |
86% عند 120 فولت تيار متردد 85% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 0.22 أمبير | |||
| تيار البدء (النموذجي) | 2.28 أمبير، 35 ميكروثانية عند 50% من ذروة التيار عند 120 فولت تيار متردد؛ 4.68 أمبير، 40 ميكروثانية عند 50% من ذروة التيار عند 277 فولت تيار متردد | |||
| تيار التسريب | ||||
| حماية | قصر الدائرة | يتم إيقاف تشغيل جهد الخرج، ويعود إلى وضعه الطبيعي تلقائيًا بعد إزالة حالة العطل. | ||
| زيادة الحمل | وضع التعثر بنسبة 105%~110%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |||
| بيئة | درجة حرارة العمل (Ta) | -40 إلى +50 درجة مئوية | ||
| درجة حرارة الغلاف (Tc) | 90 درجة مئوية | |||
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |||
| اهتزاز | 10 ~ 500 هرتز، 2G، 10 دقائق/دورة، محور X Y Z، 72 دقيقة لكل محور | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P: 1.88 كيلو فولت تيار متردد | |||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | |||
| انبعاثات التوافق الكهرومغناطيسي | الجزء 15 من لجنة الاتصالات الفيدرالية، الجزء الفرعي ب؛ معيار ANSI C63.4:2014+A1:2017؛ معيار ICES-005 الإصدار 5؛ معيار NMB-005 | |||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 2 كيلو فولت | |||
| آحرون | الوزن الصافي | 0.138 كجم | ||
| الأبعاد | 69.4*62.9*24.0 مم (القطر*العرض*الارتفاع) | |||
| التعبئة والتغليف | 385*290*190 مم، 80 قطعة/كرتونة | |||
| ملحوظات | 1. ما لم يُنص على خلاف ذلك، يتم قياس جميع المواصفات عند مدخل 120 فولت، والحمل المقنن، ودرجة حرارة محيطة 25 درجة مئوية. | |||
| 2. استخدم فقط داخل العلبة؛ قم بالتثبيت في UNE ENCEINTE. | ||||
|
|
 |
 |
 |
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| نوع C (كسر) السعة: 6 كيلو أمبير) |
10أ | 40 |
| 13أ | 52 | |
| 16أ | 64 | |
| 20A | 81 | |
| 25أ | 101 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| نوع C (كسر) السعة: 6 كيلو أمبير) |
10أ | 83 |
| 13أ | 108 | |
| 16أ | 133 | |
| 20A | 166 | |
| 25أ | 208 | |
ملحوظة":"
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
عملية التعتيم
المنتجات ذات الصلة
|

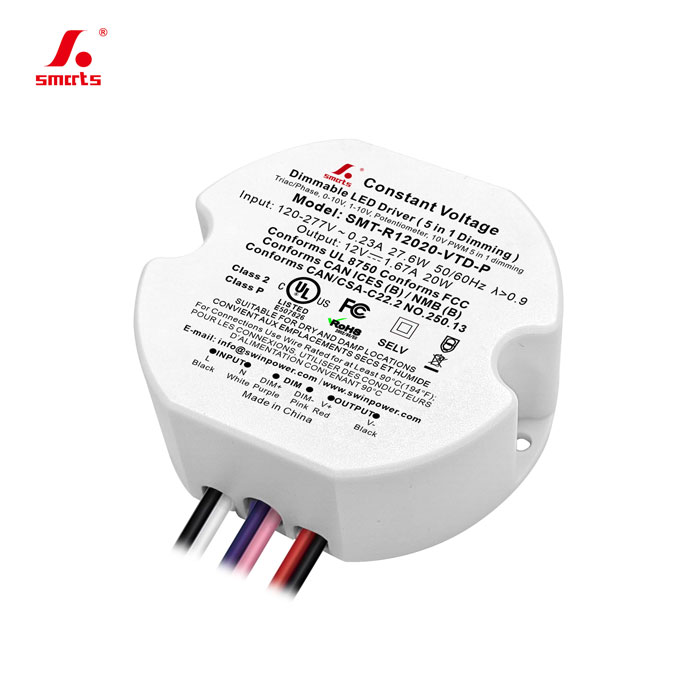

هذامزود طاقة LED قابل للتعتيم بقدرة 20 واط TRIAC و0-10 فولتيتميز بتشغيل بجهد ثابت وتصميم صغير الحجم لتركيب سريع وسهل؛ يوفر تعتيمًا سلسًا ومستقرًا وخاليًا من الوميض من 0% إلى 100%، مدعومًا بضمان لمدة 7 سنوات.
