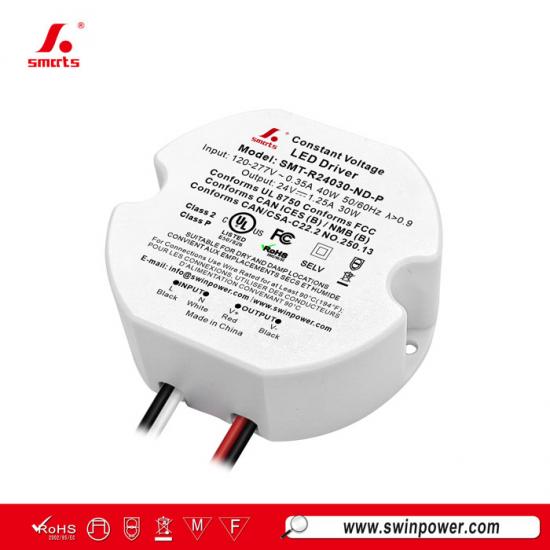

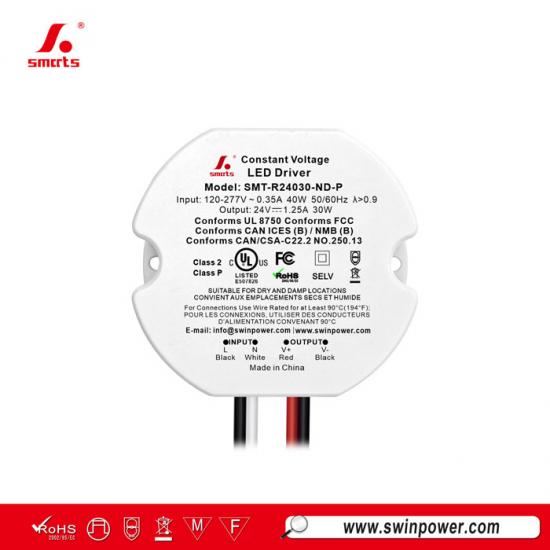

محرك مزود طاقة LED بجهد ثابت دائري بقدرة 30 وات لأحمال LED المتطلبة
صُمم خصيصاً للمالكين الذين يكرهون طلبات الصيانة المتكررة، فإنمحرك LED دائري بلاستيكي بقدرة 30 واتيتميز بأنه بدون مروحة، ومحكم الإغلاق، ومصنف للاستخدام في الأماكن الجافة والرطبة. يعني وجود تصحيح معامل القدرة النشط (Active PFC)، والحماية من قصر الدائرة والحمل الزائد، وكفاءة تصل إلى 86% أنه يعمل ببساطة - بهدوء لسنوات. التصميم غير القابل للتعتيم يجعل التركيب مباشراً لمديري العقارات وهواة الأعمال اليدوية على حد سواء. مع ضمان لمدة 7 سنوات، فهو حل طاقة منخفض المخاطر وطويل العمر لإضاءة LED الجادة.
المواصفات
| الطراز | SMT-R24030-ND-P | |
| الشهادة | UL pending / SELV | |
| المخرج | جهد التيار المستمر المقدر | 24V |
| تفاوت الجهد | ±2% | |
| تنظيم الحمل | ±1% | |
| تنظيم الجهد | ±0.5% | |
| التيار المقدر | 1.25A | |
| الطاقة المقدرة | 30W | |
| تجاوز النطاق (Overshoot) | 5% | |
| المدخل | نطاق الجهد | 120-277VAC |
| نطاق التردد | 50 / 60Hz | |
| معامل القدرة عند الحمل الكامل | >0.9 | |
| التشوه التوافقي الكلي (THD) (نموذجي) عند الحمل الكامل | ≤8%@120VAC ≤12%@277VAC | |
| الكفاءة عند الحمل الكامل | 85.5%@120VAC 86%@277VAC | |
| تيار التيار المتردد (الأقصى) | 0.35A | |
| تيار الاندفاع (نموذجي) | 2.08A, 54us @50%Ipeak 120VAC 4.48A, 53us @50%Ipeak 277VAC | |
| تيار التسريب | ||
| الحماية | دائرة قصر | إيقاف جهد الخرج، يستعيد العمل تلقائياً بعد إزالة حالة العطل. |
| حمل زائد | 105%~110% وضع التقطيع (Hiccup mode)، يستعيد العمل تلقائياً بعد إزالة حالة العطل. | |
| البيئة | درجة حرارة التشغيل | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) |
| درجة حرارة الهيكل (Tc) | 90 درجة مئوية | |
| رطوبة التشغيل | 20 - 90% رطوبة نسبية غير متكثفة | |
| درجة حرارة ورطوبة التخزين | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| الاهتزاز | 10 ~ 500 هرتز، 2G، 10 دقائق/دورة، محاور X Y Z لمدة 72 دقيقة لكل منها | |
| السلامة والتوافق الكهرومغناطيسي (EMC) | معايير السلامة | UL8750; CAN/CSA-C22.2 No.250.13 |
| جهد التحمل | I/P-O/P: 1.88KVAC | |
| مقاومة العزل | I/P-O/P: 100MΩ / 500VDC / 25 درجة مئوية / 70% رطوبة نسبية | |
| مناعة التوافق الكهرومغناطيسي (EMC Immunity) | FCC/ICES لا تطلب هذا الاختبار. | |
| انبعاثات التوافق الكهرومغناطيسي (EMC Emission) | FCC Part 15 Subpart B | |
| اختبار مناعة الاندفاع (Surge Immunity Test) | خط طاقة التيار المتردد: النمط التفاضلي 2 كيلوفولت | |
| أخرى | الوزن الصافي | 0.193 كجم |
| الأبعاد | 74.4*66.4*24.0 مم (Φ*العرض*الارتفاع) | |
| التعبئة | 385*290*190 مم 80 قطعة/كرتونة | |
| ملاحظات | 1. ما لم يُنص على خلاف ذلك، يتم قياس جميع المواصفات عند دخل 120 فولت، وحمل مقنن، ودرجة حرارة محيطة 25 درجة مئوية. | |
| 2. يُستخدم فقط داخل حاوية؛ DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||
|
|
 |
 |
 |

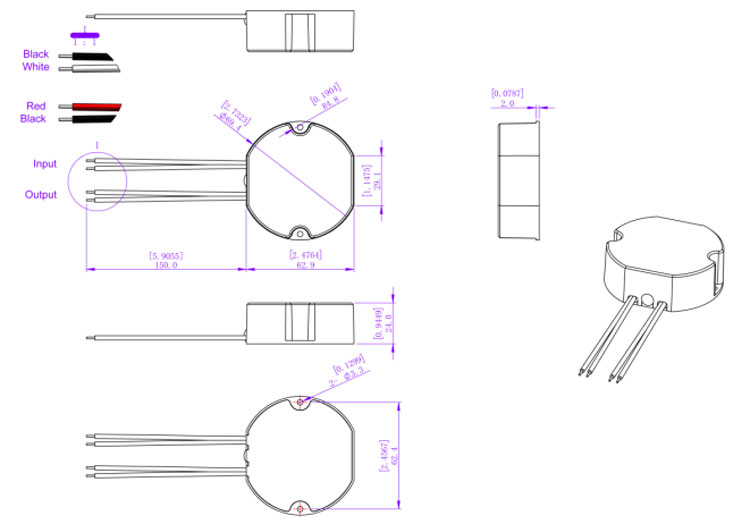

المواصفات الميكانيكية
| عندما يكون جهد الدخل 120 فولت تيار متردد، يكون عدد مشغلات LED التي يتم مطابقتها مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر (MCB) | المستوى | عدد مشغلات LED |
| النوع C (سعة القطع: 6 كيلو أمبير) |
10 أمبير | 40 |
| 13 أمبير | 52 | |
| 16 أمبير | 64 | |
| 20 أمبير | 81 | |
| 25 أمبير | 101 | |
| عندما يكون جهد الدخل 277 فولت تيار متردد، يكون عدد مشغلات LED التي يتم مطابقتها مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر (MCB) | المستوى | عدد مشغلات LED |
| النوع C (سعة القطع: 6 كيلو أمبير) |
10 أمبير | 83 |
| 13 أمبير | 108 | |
| 16 أمبير | 133 | |
| 20 أمبير | 166 | |
| 25 أمبير | 208 | |
ملاحظة：
1. الكميات المذكورة أعلاه لمشغلات LED المتصلة على النوع C موصى بها بناءً على أن الحد الأقصى لدرجة الحرارة المحيطة هو 50 درجة مئوية.
2. يجب اختيار القاطع وفقاً لجهد الدخل المقنن، وتيار الدخل المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
عملية التعتيم
منتجات ذات صلة
|

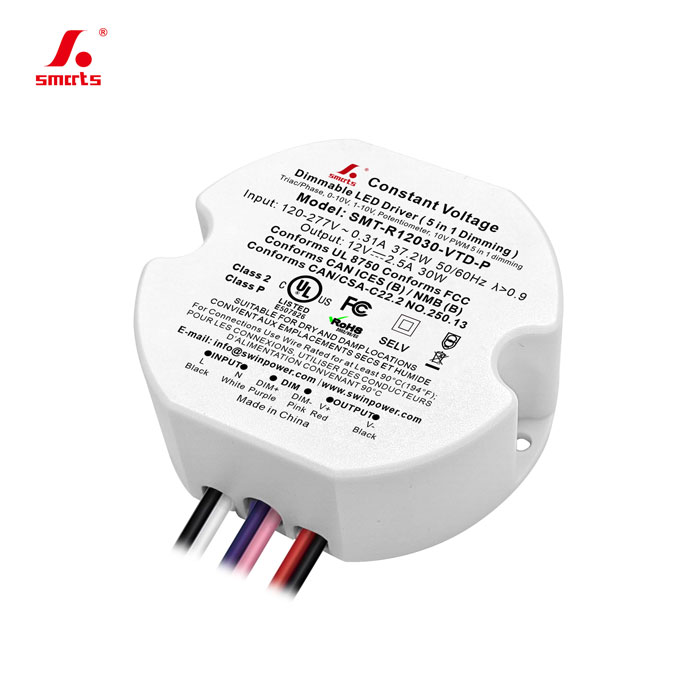

هذا مشغل LED دائري بلاستيكي بقدرة 30 واط يتميز بوضع تعتيم 5 في 1 وتصميم مغلق بالكامل بدون مروحة مناسب للبيئات الجافة والرطبة. يشتمل على تصحيح معامل القدرة النشط (PFC) بالإضافة إلى حماية من قصر الدائرة والحمل الزائد، مما يحقق كفاءة في استخدام الطاقة تصل إلى 86%. يوفر تعتيماً سلساً ومستقراً وخالياً من الوميض عبر نطاق 0-100% ويأتي مع ضمان شامل لمدة 7 سنوات.
