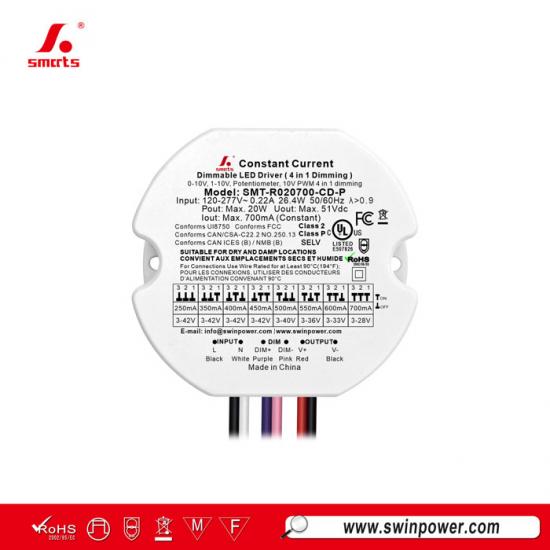

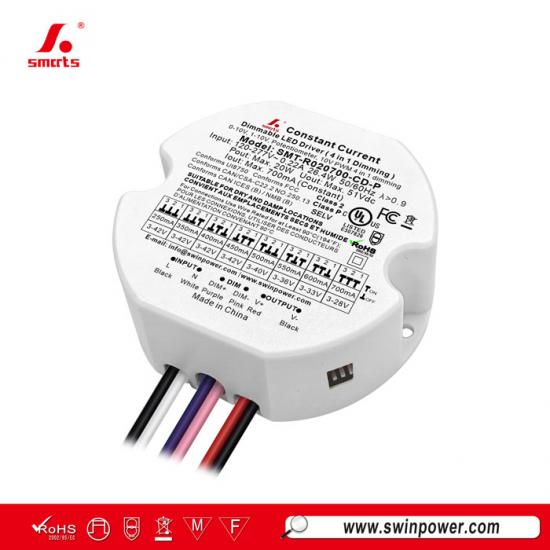

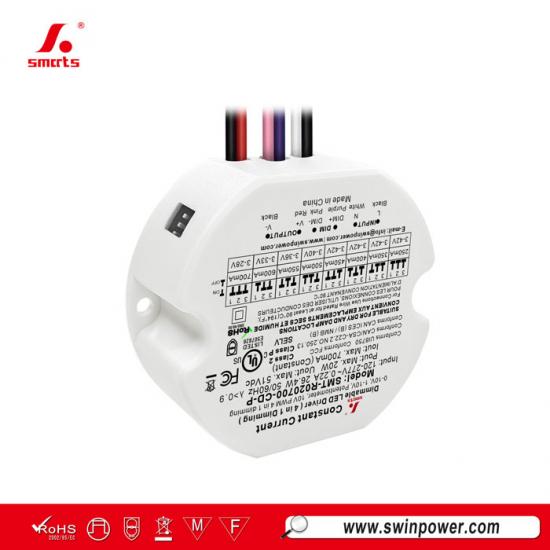

محرك LED قابل للتعتيم بتيار ثابت شكل دائري 20 واط 250mA-700mA لإضاءة LED
هذا مزود طاقة LED بتيار ثابت قدرة 20 واط يتميز بإمكانيات تعتيم 0-10 فولت وحماية ضد الدوائر القصيرة وارتفاع درجة الحرارة. يعتمد على التبريد بالحمل الحراري الطبيعي ومناسب للتركيب في المساحات الداخلية الضيقة. معتمد من UL ويُباع بشكل أساسي في أمريكا الشمالية.

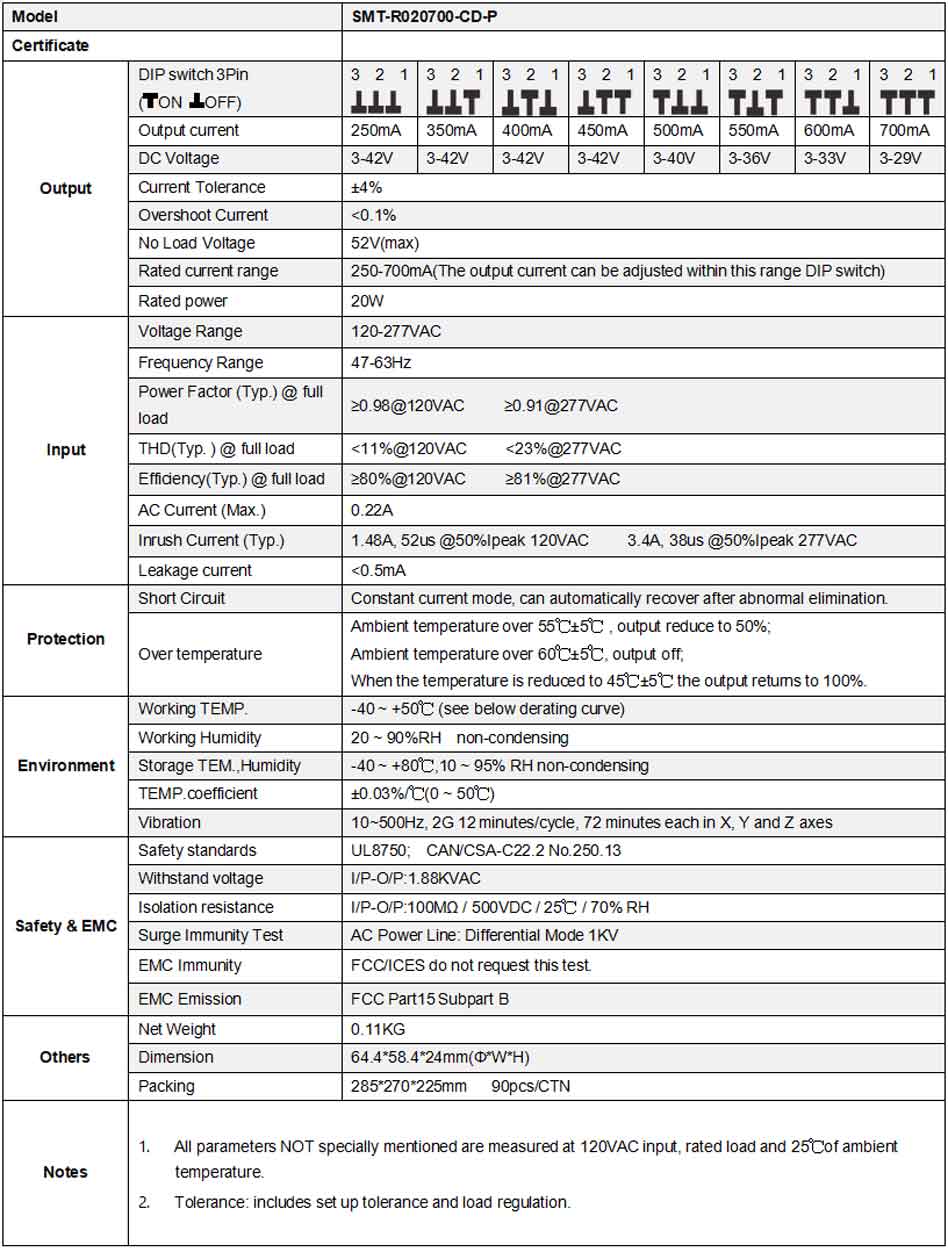

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس السلك الأمريكي | |
| CO4C | |
| سلك الدخل | أسود(L) أبيض(N) (2*18AWG) |
| سلك الخرج | أحمر(V+) أسود(V-) (2*22AWG) |
| سلك التعتيم | أرجواني(DIM+) وردي(DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيل هذه الأسلاك بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. أقصى تيار تحمل موصى به (A) = قطر السلك(mm²) x 10A/mm ²
على سبيل المثال: كابل خرج 1mm ²، أقصى تيار تحمل موصى به (A) = 1mm ² x 10A/mm ²=10A
2. أي طلبات أخرى للكابل، يمكننا تخصيصها.
عملية التعتيم
باستخدام تعتيم واحد ---0-10/ 1-10 فولت/ 10V PWM/ مقياس الجهد (Potentiometer) التعتيم
منتجات ذات صلة
|

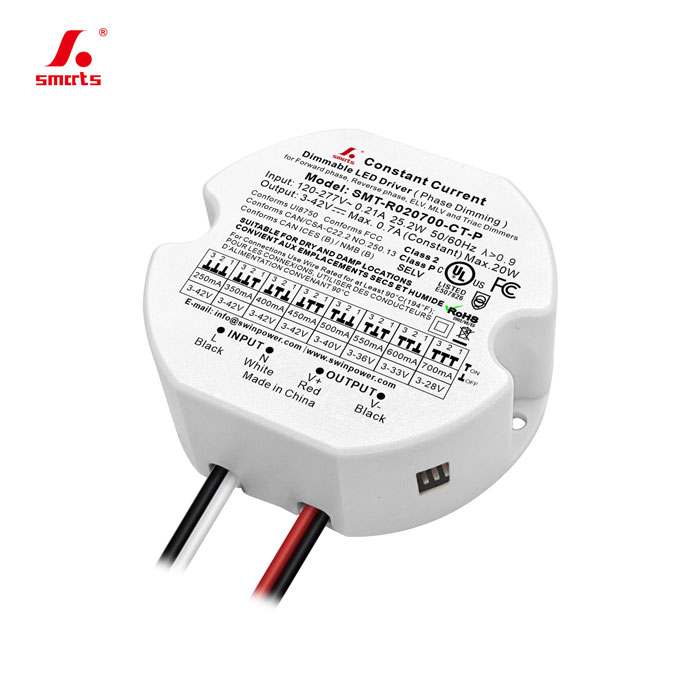

مغذّي طاقة LED دائري بتيار ثابت قدرة 20 واط وقابل للتعتيم بتقنية TRIAC يتميز بحماية من الدوائر القصيرة وارتفاع درجة الحرارة ويعتمد على التبريد الطبيعي بالهواء؛ ومناسب للتركيب في المساحات الداخلية الضيقة. معتمد من UL ويُباع بشكل أساسي في سوق أمريكا الشمالية.
