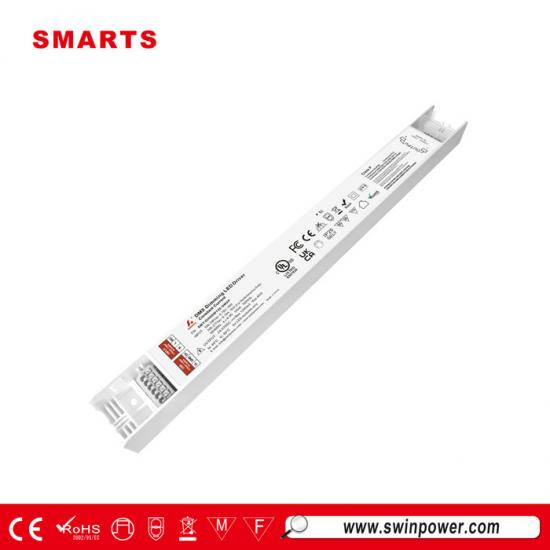

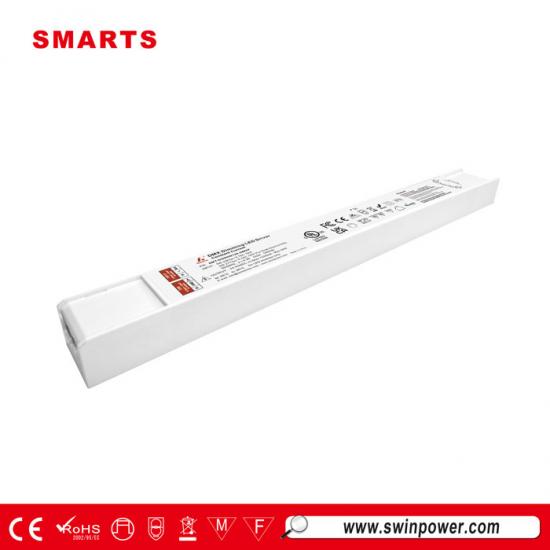

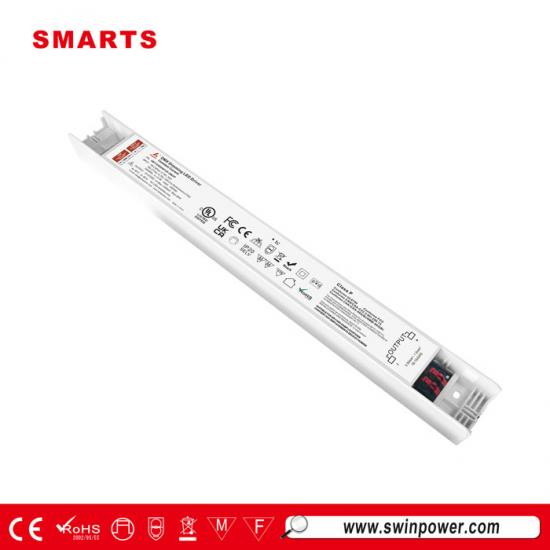

مصدر طاقة لمحرك LED بقدرة 60 وات 120 مللي أمبير - 1200 مللي أمبير، قابل للتعتيم بتيار ثابت 100-277 فولت تيار متردد DMX512 للاستخدام الداخلي
مصدر طاقة LED قابل للتعتيم DMX512 بقوة 60 واط يتميز بكفاءة عالية، وحجم صغير، ومعامل قدرة مرتفع. يتميز بحماية من قصر الدائرة، وارتفاع درجة الحرارة، والحمل الزائد. يعمل بتيار مستمر. تصميم هيكل بلاستيكي، مقاوم للماء بدرجة IP20، مناسب لتركيب مشاريع إضاءة الأماكن الجافة الداخلية.
مواصفة
| نموذج | SMT-DI060W120-DMXP-T | SMT-DI060W160-DMXP-T | |
| شهادة | UL/FCC/CE/ClassP/Class2/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| الناتج | التيار المقدر | 120 مللي أمبير-1200 مللي أمبير | 160 مللي أمبير-1600 مللي أمبير |
| جهد التيار المستمر | 24 فولت-93 فولت | 12 فولت - 54 فولت | |
| جهد عدم التحميل | 98 فولت كحد أقصى | 60 فولت كحد أقصى | |
| تحمل الجهد | تيار الخرج ± 10 مللي أمبير لـ ≤ 300 مللي أمبير، و± 20 مللي أمبير لـ ≥ 300 مللي أمبير، و± 30 مللي أمبير لـ ≥ 1000 مللي أمبير | ||
| الطاقة المقدرة | 60 واط كحد أقصى | ||
| تنظيم الخط | أقل من 0.5% | ||
| تنظيم الحمل | أقل من 0.5% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل القدرة (نموذجي) | معامل القدرة ≥ 0.94 | ||
| الطاقة بدون تحميل (الحد الأقصى) | أقل من 1.5 واط | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| THD(نوعي) عند التحميل الكامل | ≤15% | ||
| الكفاءة عند التحميل الكامل | ≥88% عند 120 فولت تيار متردد 60 هرتز ≥89% عند 230 فولت تيار متردد 50 هرتز ≥89% عند 277 فولت تيار متردد 60 هرتز | ||
| التيار المتردد (الحد الأقصى) | 0.75 أمبير | ||
| تيار الاندفاع (نموذجي) | 28.7A، 204us@50%Ipeak@120V 55.2A، 98us@50%Ipeak@230V 66.0A، 220us@50%Ipeak@2770V | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| الجهد الزائد | انقطاع أو وضع الطاقة المستمر، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
إذا كانت درجة الحرارة المحيطة أعلى من 55 ± 5 درجة مئوية، فسيتم تقليل تيار الإخراج إلى 50٪؛
درجة الحرارة المحيطة. أكثر من 45 ± 5 درجة مئوية، يتم استردادها تلقائيًا. درجة الحرارة المحيطة أعلى من 75 ± 5 درجة مئوية، سيتم تقليل تيار الإخراج إلى 0٪؛ درجة الحرارة المحيطة. أكثر من 45 ± 5 درجة مئوية، يتم استردادها تلقائيًا. |
||
| بيئة | درجة حرارة العمل | -40~+60 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 2 جيجابت لمدة 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منهما على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد (الاتحاد الأوروبي) و I/PO/P:1.8 كيلو فولت تيار متردد (الولايات المتحدة) | ||
| معيار اختبار الستروب | IEEE 1789 خالية من الوميض | ||
| موجة البرق | DM:2KV | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3(الاتحاد الأوروبي) وFCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2014(الولايات المتحدة) | ||
| آحرون | الوزن الصافي | 0.38 كجم | |
| البعد | 314*30*21.7 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 355*270*195 مم 20 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
4. تعتيم الدائرة الكهربائية:
ملاحظة: تم عزل دائرة التحكم هذه، لكنها لم تقم بتقييم الفئة 2. يرجى الرجوع إلى دليل التثبيت لتوصيل جهاز التعتيم. تنبيه: يوجد أكثر من مصدر طاقة واحد. تنبيه: وجود العديد من مصادر الطاقة الكهربائية. |
|||
|
|
|
|
|

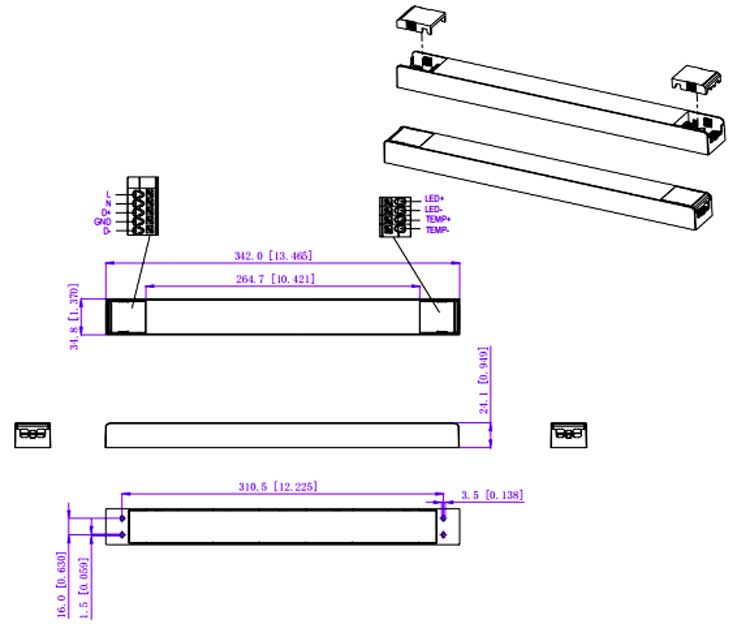

المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 12 |
| 13أ | 15 | |
| 16أ | 19 | |
| 20 أمبير | 24 | |
| 25 أمبير | 30 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 23 |
| 13أ | 30 | |
| 16أ | 37 | |
| 20 أمبير | 47 | |
| 25 أمبير | 58 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 27 |
| 13أ | 35 | |
| 16أ | 44 | |
| 20 أمبير | 55 | |
| 25 أمبير | 68 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم] 2. [نهاية] يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس سلك كروي | |
| LD60 | |
| سلك الإدخال وسلك التعتيم | أطراف رمادية 5P (0.2 مم²-1.5 مم²/24-16AWG) |
| سلك الإخراج وسلك درجة الحرارة الخارجية | أطراف حمراء/سوداء 4P (0.2 مم²-1.5 مم²/24-16AWG) |
| ملاحظة: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصيحة دافئة س :
1. قطر السلك المقترح: مدخل 0.2 مم 2 -1.5 ملم 2 /AWG24-16.
2. أي طلبات أخرى، يمكننا تخصيصها.
مخطط توصيل التعتيم
ملحوظة :
1. اسم الطراز SMT-DI0 6 0 واط XXX -دي ام اكس ص يعني أنه لا يوجد مصدر طاقة مساعد أو تحكم في درجة الحرارة، وبالتالي لا يوجد أسلاك مقابلة لسائق LED.
2. اسم الطراز SMT-DI0 6 0 واط XXX -دي ام اكس ص -T يعني أنه لا يوجد مصدر طاقة مساعد ولكن هناك تحكم في درجة الحرارة، وبالتالي فإن برنامج تشغيل LED لا يحتوي على أسلاك طاقة مساعدة.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|

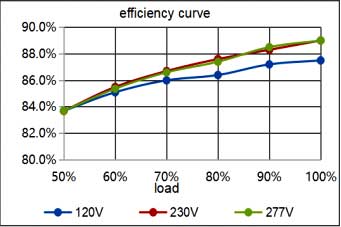

هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |

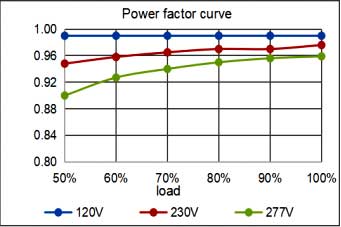

منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
2. يرجى ملاحظة أن ارتفاع درجة حرارة تركيبات LED على مدى فترة طويلة من الزمن سيؤدي إلى ارتفاع قوتها.
لذلك، نوصي بأن يحتفظ مصدر الطاقة بكمية معينة من الحمل لتجنب التحميل الزائد.
المنتجات ذات الصلة
|

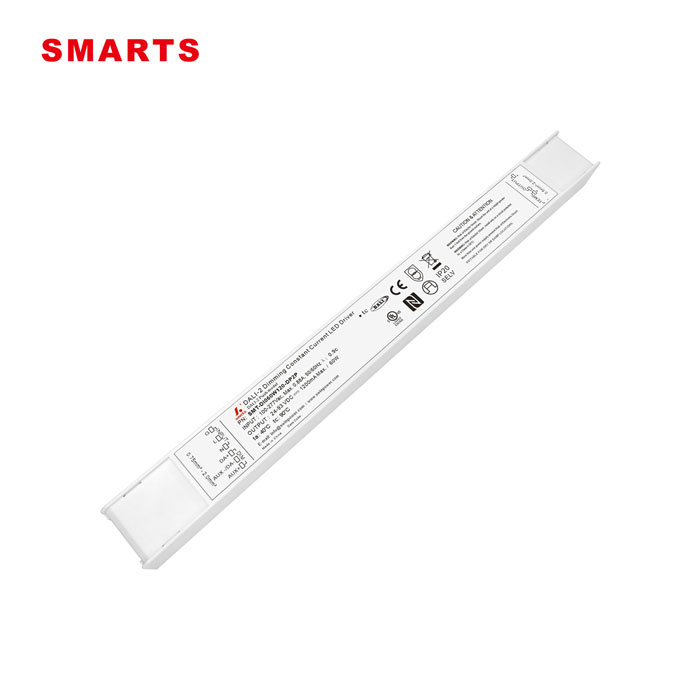

غلاف بلاستيكي مشغل LED DALI-2 القابل للتعتيم بقوة 60 واط يعمل بتيار مستمر، مزود بوحدة برمجة ذكية مدمجة بتقنية NFC، والتي تتيح ضبط معلمات الطاقة وتعيين رمز العنوان عبر تطبيق NFC. مع ضمان لمدة 7 سنوات.
