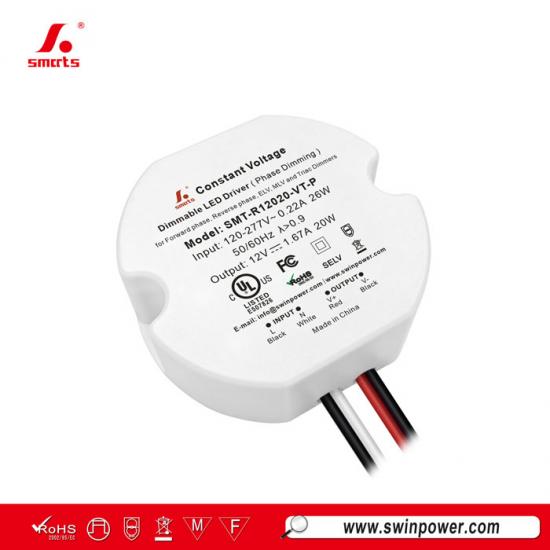

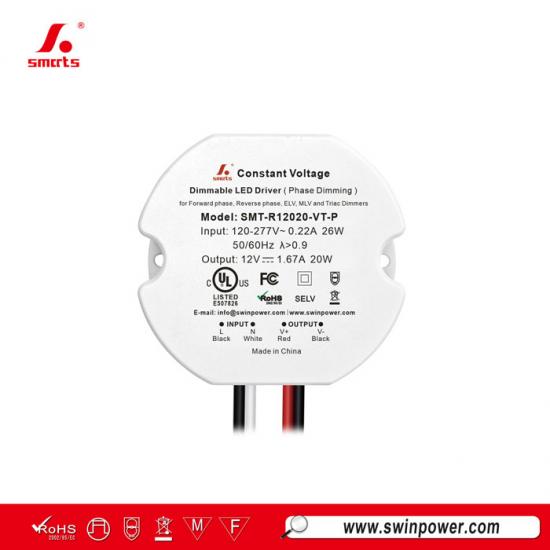

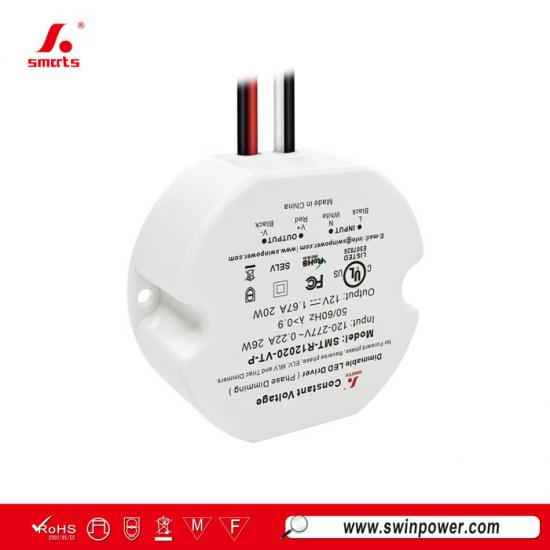

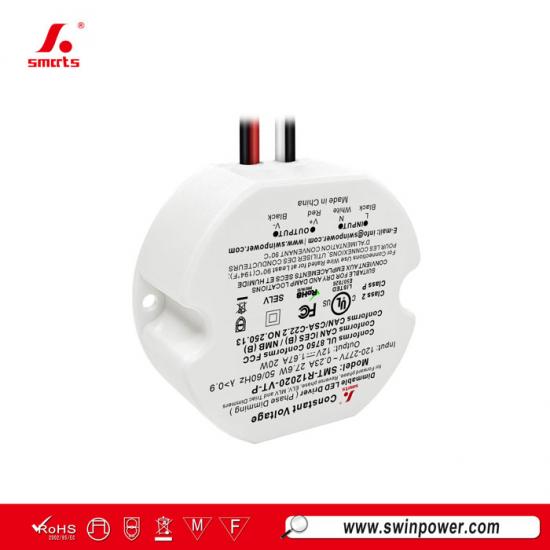

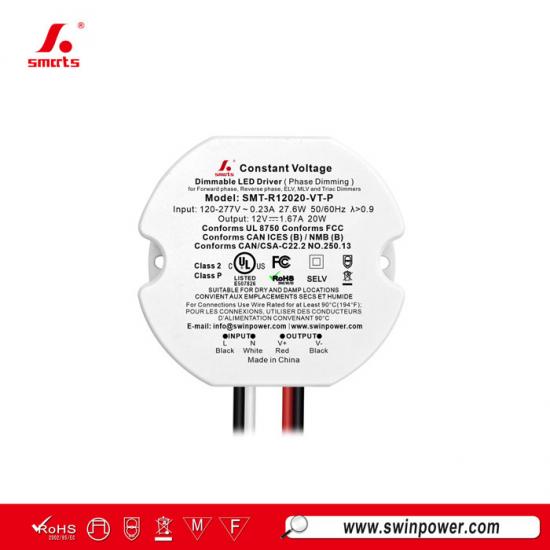

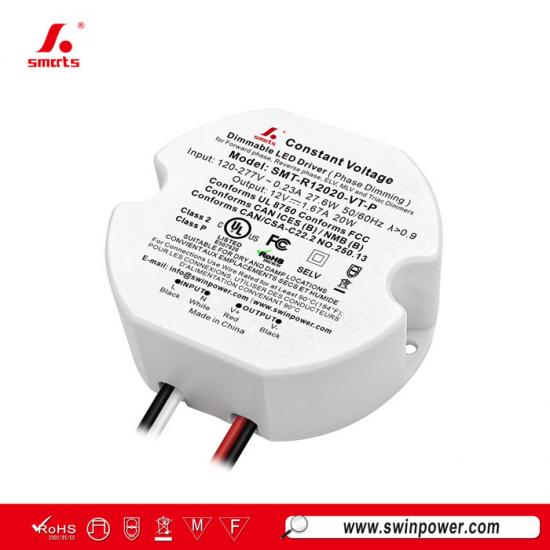

شكل دائري، 12 فولت، 24 فولت، 20 واط، قابل للتعتيمجهد ثابتمزود طاقة لتشغيل مصابيح LED
نطاق جهد الإدخال العالمي 120-277 فولت تيار مترددمحرك LED قابل للتعتيم بتقنية الترياك، وتتميز بوظيفة تصحيح معامل القدرة النشط المدمجة، وتصميم هيكل بلاستيكي بالكامل، وتبديد جيد للحرارة، والامتثال للوائح إضاءة السلامة العالمية، وضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-R12020-VT-P | SMT-R24020-VT-P | |
| شهادة | UL قيد الانتظار / RoHS / SELV | ||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت |
| التيار المقنن | 1.67 أمبير | 0.83 أمبير | |
| القدرة المقدرة | 20 واط | ||
| تحمل الجهد | ±0.5 فولت | ||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة عند الحمل الكامل | ≥0.98 عند 120 فولت تيار متردد ≥0.89 عند 277 فولت تيار متردد | ≥0.97 عند 120 فولت تيار متردد ≥0.91 عند 277 فولت تيار متردد | |
| THD(Ty.) عند الحمل الكامل | ≤10% عند 120 فولت تيار متردد ≤15% عند 277 فولت تيار متردد | ≤15% عند 120 فولت تيار متردد ≤25% عند 277 فولت تيار متردد | |
| الكفاءة عند الحمل الكامل | ≥75% عند 120 فولت تيار متردد ≥73% عند 277 فولت تيار متردد | ≥78% عند 120 فولت تيار متردد ≥72% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.23 أمبير | ||
| تيار البدء (النموذجي) | 1.92 أمبير، 68 ميكروثانية عند 50% من ذروة التيار عند 120 فولت تيار متردد؛ 6.08 أمبير، 44 ميكروثانية عند 50% من ذروة التيار عند 277 فولت تيار متردد | ||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | |
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | ||
| ارتفاع درجة الحرارة | درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية، ينخفض الناتج إلى 50٪؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية، إيقاف التشغيل؛ عندما تنخفض درجة الحرارة إلى 45 درجة مئوية ± 5 درجة مئوية، يعود الناتج إلى 100%. |
||
| بيئة | درجة حرارة العمل (Ta) | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |
| درجة حرارة الغلاف (Tc) | 85 درجة مئوية | ||
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | ||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10 ~ 500 هرتز، 2G، 12 دقيقة/دورة، محور X Y Z، 72 دقيقة لكل محور | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | |
| تحمل الجهد | I/PO/P:1.88KVAC | ||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | ||
| انبعاثات التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي ب | ||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 1 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.15 كجم | |
| الأبعاد | 69.4*62.9*24 مم (القطر*العرض*الارتفاع) | ||
| التعبئة والتغليف | 385*290*190 مم، 80 قطعة/كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند الحمل المقنن لـ 120 فولت تيار متردد و 25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. يلزم خفض خرج الطاقة عند جهد الإدخال المنخفض لضمان عمر خدمة طويل. | |||
|
|
 |
 |
 |

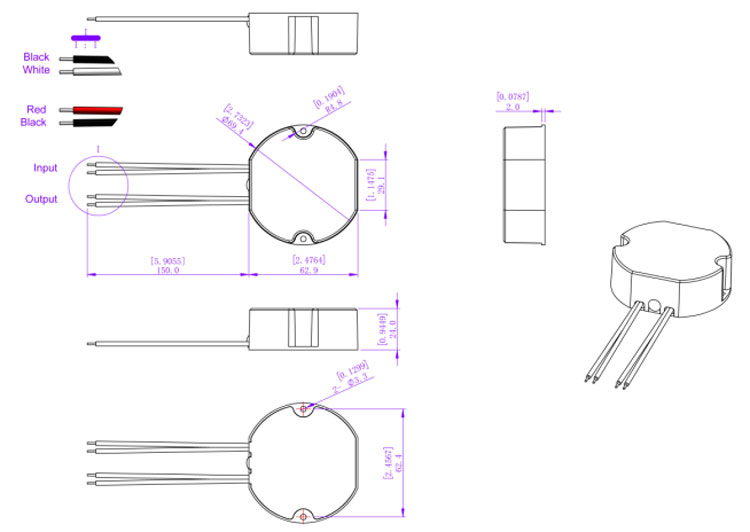

المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 66 |
| 13أ | 86 | |
| 16أ | 105 | |
| 20A | 132 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 125 |
| 13أ | 163 | |
| 16أ | 200 | |
| 20A | 250 | |
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 66 |
| 13أ | 86 | |
| 16أ | 105 | |
| 20A | 132 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 140 |
| 13أ | 183 | |
| 16أ | 225 | |
| 20A | 281 | |
ملحوظة":"
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقاييس الأسلاك الأمريكية | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود (L)، أبيض (N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر (V+)، أسود (V-) |
| سلك إلكتروني خافت | 1015 2*22 AWG 0.326mm2\بنفسجي (خافت+)، وردي (خافت-) |
عملية التعتيم
استخدام التعتيم الأحادي --- تعتيم الترياك/قطع الطورز
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق التوصيل
مُخفِّت إضاءة طوري/ترياكر نظام الإضاءة.
2. العمل مع Fالمرحلة الأمامية، MLVوالطور المعكوس، ELV،مخفتات الإضاءة TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل حوالي 10%
4. يرجى محاولة استخدام مخفتات الإضاءة المزودة بالكهرباء على الأقل 2أضعاف طاقة خرج المحرك.
