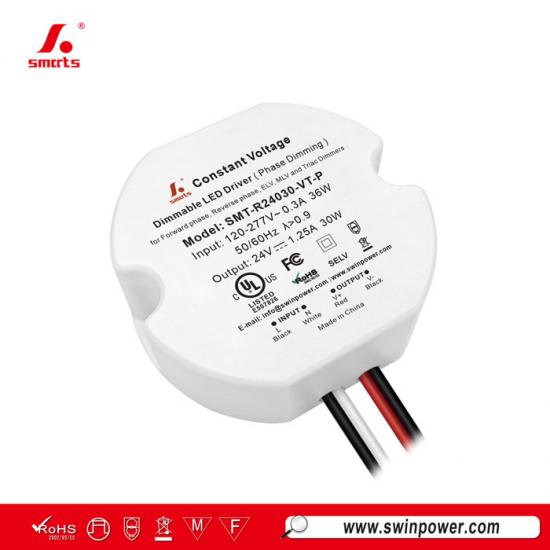

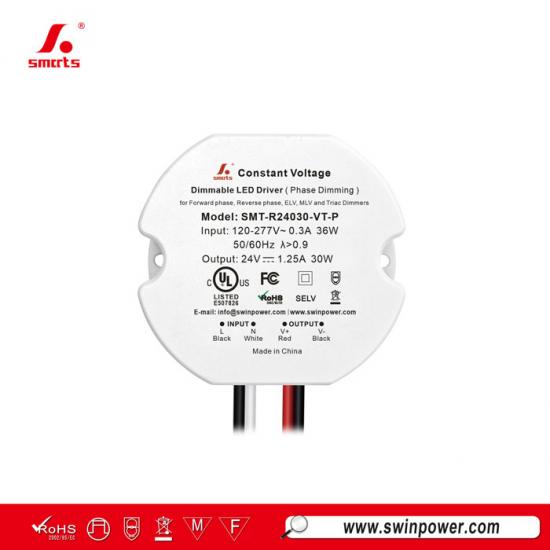

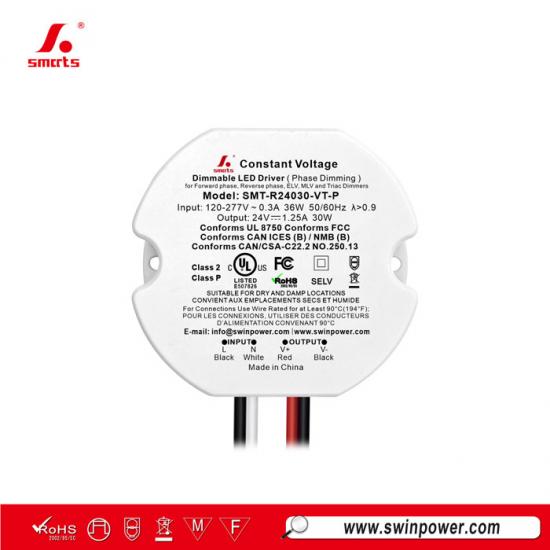

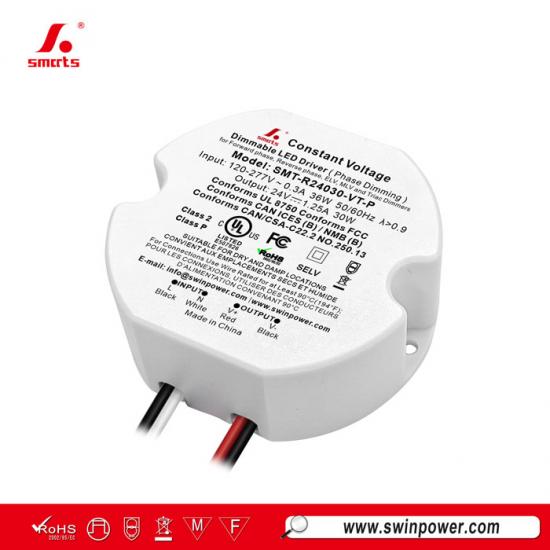

مزود طاقة دائري الشكل 24 فولت 30 واط بتقنية الترياك، يعمل بجهد ثابت لتشغيل شرائط LED.
هذا الجهاز ذو الغلاف البلاستيكي والجهد الثابت،مزود طاقة LED قابل للتعتيم بتقنية TRIACيتميز هذا الجهاز بتقنية تصحيح معامل القدرة النشط المدمجة، وتصميم صغير الحجم وسهل الحمل لسهولة التركيب. ويأتي مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-R24030-VT-P | |
| شهادة | UL قيد الانتظار / RoHS / SELV | |
| الناتج | جهد التيار المستمر | 24 فولت |
| التيار المقنن | 1.25 أمبير | |
| القدرة المقدرة | 30 واط | |
| تحمل الجهد | ±0.5 فولت | |
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| معامل القدرة عند الحمل الكامل | ≥0.98 عند 120 فولت تيار متردد ≥0.92 عند 277 فولت تيار متردد | |
| THD(Ty.) عند الحمل الكامل | ≤15% عند 120 فولت تيار متردد ≤25% عند 277 فولت تيار متردد | |
| الكفاءة عند الحمل الكامل | ≥82% عند 120 فولت تيار متردد ≥82% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.32 أمبير | |
| تيار البدء (النموذجي) | 4.24 أمبير، 52 ميكروثانية عند 50% من ذروة التيار عند 120 فولت تيار متردد؛ 7.52 أمبير، 34 ميكروثانية عند 50% من ذروة التيار عند 277 فولت تيار متردد | |
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. |
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |
| ارتفاع درجة الحرارة | درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية، ينخفض الناتج إلى 50٪؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية، إيقاف التشغيل؛ عندما تنخفض درجة الحرارة إلى 45 درجة مئوية ± 5 درجة مئوية، يعود الناتج إلى 100%. |
|
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) |
| درجة حرارة الغلاف (Tc) | 90 درجة مئوية | |
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز | 10 ~ 500 هرتز، 2G، 12 دقيقة/دورة، محور X Y Z، 72 دقيقة لكل محور | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
| تحمل الجهد | I/PO/P:1.88KVAC | |
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | |
| انبعاثات التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي ب | |
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 1 كيلو فولت | |
| آحرون | الوزن الصافي | 0.184 كجم |
| الأبعاد | 74.4*66.4*24 مم (القطر*العرض*الارتفاع) | |
| التعبئة والتغليف | 385*290*190 مم، 80 قطعة/كرتونة | |
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند الحمل المقنن لـ 120 فولت تيار متردد ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | |
| 2. يلزم خفض خرج الطاقة عند جهد الإدخال المنخفض لضمان عمر خدمة طويل. | ||
|
|
 |
 |
 |
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 66 |
| 13أ | 86 | |
| 16أ | 105 | |
| 20A | 132 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع ب | 10أ | 125 |
| 13أ | 163 | |
| 16أ | 200 | |
| 20A | 250 | |
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 66 |
| 13أ | 86 | |
| 16أ | 105 | |
| 20A | 132 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 140 |
| 13أ | 183 | |
| 16أ | 225 | |
| 20A | 281 | |
ملحوظة":"
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقاييس الأسلاك الأمريكية | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود (L)، أبيض (N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر (V+)، أسود (V-) |
| سلك إلكتروني خافت | 1015 2*22 AWG 0.326mm2\بنفسجي (خافت+)، وردي (خافت-) |
عملية التعتيم
استخدام التعتيم الأحادي --- تعتيم الترياك/قطع الطورز
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق التوصيل
مُخفِّت إضاءة طوري/ترياكر نظام الإضاءة.
2. العمل مع Fالمرحلة الأمامية، MLVوالطور المعكوس، ELV،مخفتات الإضاءة TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل حوالي 10%
4. يرجى محاولة استخدام مخفتات الإضاءة المزودة بالكهرباء على الأقل 2أضعاف طاقة خرج المحرك.
