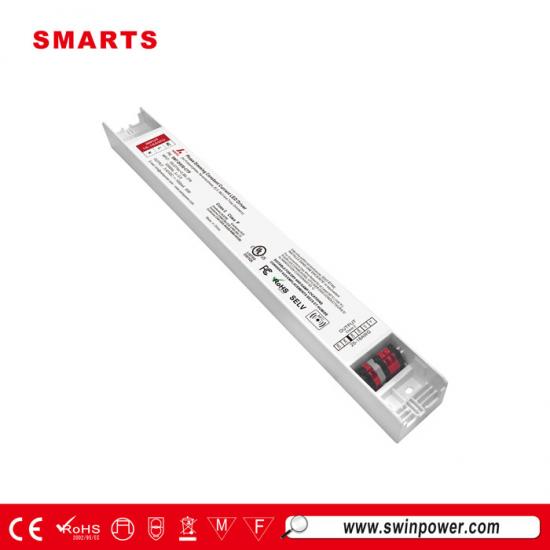

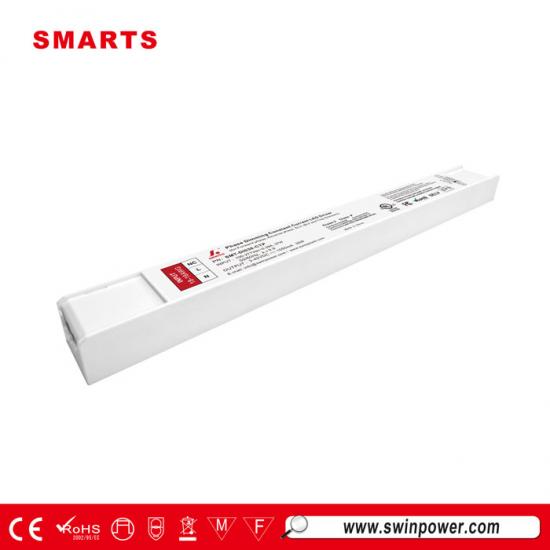

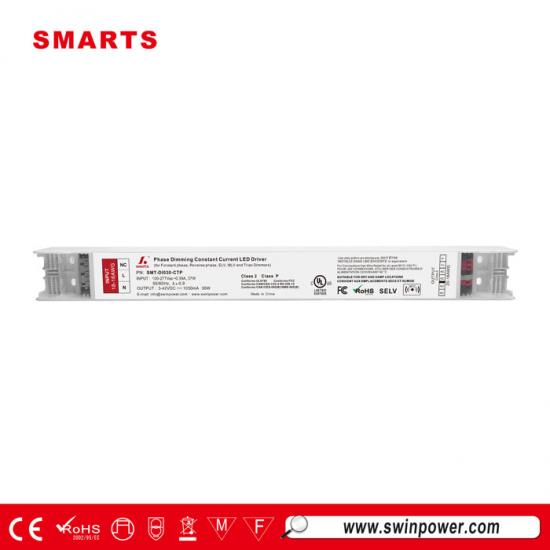

مزود طاقة قابل للتعتيم من نوع Triac، مُدرج في قائمة UL، فئة 2، غلاف بلاستيكي، IP20، لإضاءة LED
مزود طاقة LED فائق النحافة قابل للتعتيم بتقنية الترياك يعمل بتيار ثابت. يتميز بوحدة برمجة ذكية مدمجة بتقنية NFC وهيكل بلاستيكي واقٍ بالكامل، مما يجعله مثالياً لمشاريع إضاءة LED الداخلية في الأماكن الضيقة.
مواصفة
| نموذج | SMT-DI030-CTP | |
| شهادة | UL / cUL / FCC / الفئة P | |
| الناتج | جهد التيار المستمر | 3-42 فولت |
| اللوائح الحالية | ±2% | |
| تموج التيار | أقل من 5% | |
| التيار الزائد | أقل من 0.1% | |
| التيار المقنن | 300-1050 مللي أمبير (يمكن تعديل تيار الخرج بشكل تعسفي ضمن هذا النطاق باستخدام تقنية NFC) | |
| القدرة المقدرة | 30 واط | |
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.98 عند 120 فولت تيار متردد >0.9 عند 277 فولت تيار متردد | |
| THD(Typ. ) عند الحمل الكامل | ≤14% عند 120 فولت تيار متردد ≤25% عند 277 فولت تيار متردد | |
| الكفاءة (النموذجية) عند الحمل الكامل | >82% عند 120 فولت تيار متردد >82% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.39 أمبير | |
| تيار البدء (النموذجي) | 4.5 أمبير، 50%، 90us@120VAC؛ 10 أمبير، 50%، 96us@277VAC | |
| تيار التسريب | <0.5 مللي أمبير | |
| حماية | قصر الدائرة | وضع التيار الثابت، يمكنه التعافي تلقائيًا بعد إزالة الخلل. |
| زيادة الحمل | وضع التعثر ≤110%، يستعيد النظام عافيته تلقائيًا بعد زوال العطل. | |
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجة مئوية لتقليل الإنتاج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ±5 درجة مئوية وتستعيد وضعها الطبيعي تلقائياً؛ درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية لتقليل الإنتاج إلى 0%؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ±5 درجة مئوية وتستعيد وضعها الطبيعي تلقائياً؛ |
|
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز | 10-500 هرتز، 2G، 12 دقيقة/دورة، محاور X وY وZ كل 72 دقيقة | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة)؛ E495946 |
| تحمل الجهد | المدخلات/المخرجات/الخرجات: 3.75 كيلو فولت تيار متردد | |
| مقاومة العزل | المدخلات/المخرجات/المخرجات: 100 ميجا أوم/ 500 فولت تيار مستمر/ 25 درجة مئوية/ 70% رطوبة نسبية | |
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة الكهربائية المترددة: الوضع التفاضلي 2 كيلو فولت | |
| انبعاثات التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي ب (الولايات المتحدة) | |
| آحرون | الوزن الصافي | 0.3 كجم |
| الأبعاد | 324.7 × 34.8 × 24.1 مم (الطول × العرض × الارتفاع) | |
| التعبئة والتغليف | 340 × 270 × 195 مم، 50 قطعة / كرتونة | |
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | |
| 2. التفاوت: يشمل تفاوت الإعداد وتنظيم الحمل. | ||
| 3. مشغل LED يفي بمتطلبات الانبعاثات التوافقية لمعيار ANSI C82.77-10. | ||
|
|
|
|
|

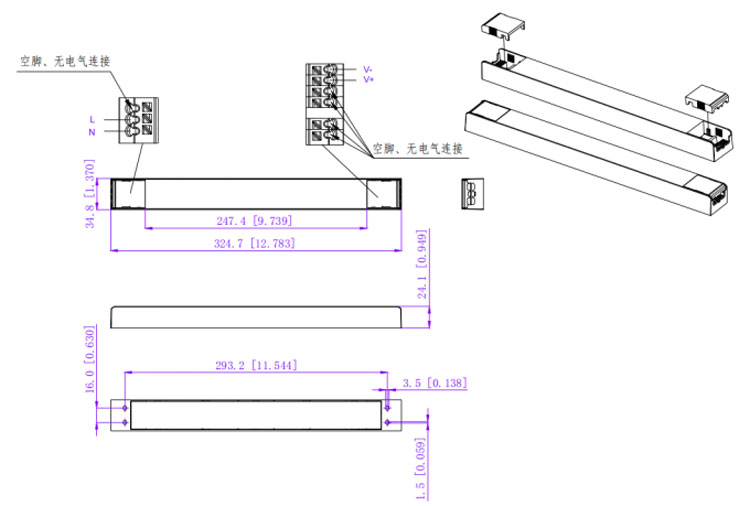

المواصفات الميكانيكية
| مقاييس الأسلاك الأمريكية | |
| LN30 | |
| سلك الإدخال | أسود (L) أبيض (N) أخضر (G) (3C*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2C*18AWG) |
| ملاحظات: | |
دافيء نصيحة s :
الحد الأقصى الموصى به للتيار المار (أمبير) = قطر السلك (مم) 2 ) × 10 أمبير/مم 2 .
على سبيل المثال: 1 مم 2 كابل الإخراج، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم 2 10 أمبير/مم 2 =10 أمبير
مخطط توصيل التعتيم
استخدام التعتيم الأحادي --- تعتيم الترياك/قطع الطور ز
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل مخفت الطور / الترياك أو نظام الإضاءة.
2. العمل مع الطور الأمامي، والطور المتوسط المنخفض، والطور العكسي، والجهد المنخفض للغاية، ومخفتات الإضاءة TRIAC أو نظام الإضاءة.
يرجى محاولة استخدام مخفتات إضاءة بقوة لا تقل عن ضعف قوة خرج المحرك.
وظيفة الاتصال قريب المدى (NFC):
للحصول على معلومات مفصلة حول التشغيل، يرجى الرجوع إلى دليل تطبيق ProNFC الذي يمكن طلبه من مندوب المبيعات في شركة Smarts Electronics.
1. امسح رمز الاستجابة السريعة أدناه لتنزيل تطبيق ProNFC
طرق التنزيل لأجهزة iOS:
* يمكن لمستخدمي نظام التشغيل iOS التنزيل من خلال رابط رمز الاستجابة السريعة (الشكل 1).
* ابحث عن اسم التطبيق ProNFC في متجر التطبيقات (الشكل 2)
تطبيق ProNFC
أجهزة محمولة بتقنية NFC
تنزيل لنظام iOS
تنزيل أندرويد
