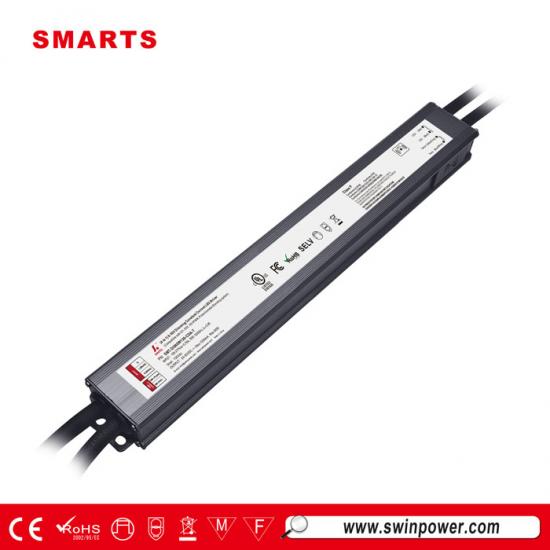

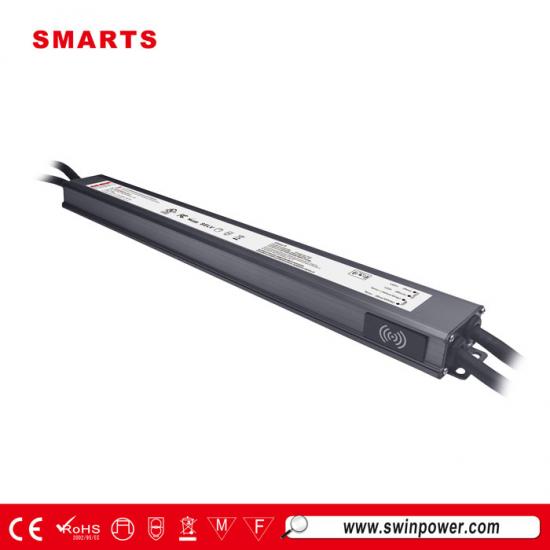

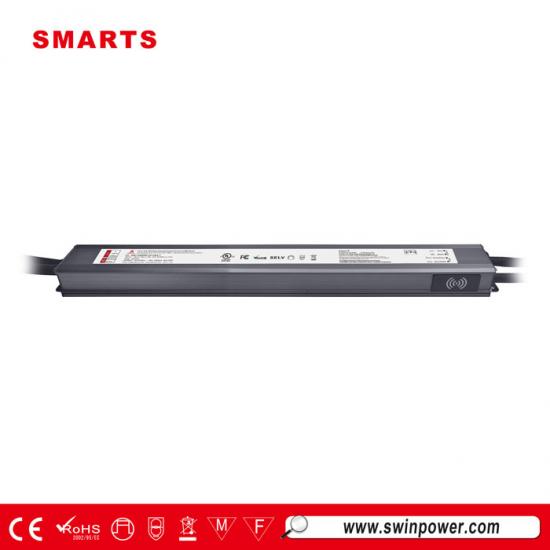

مصنعو مصابيح LED الشريطية المقاومة للماء IP66 120ma-1200ma 60w 0-10v قابلة للتعتيم بتيار ثابت
مزود طاقة LED قابل للتعتيم بحجم فائق النحافة 60 وات مزود بوحدة برمجة ذكية بتقنية NFC. يتميز بخاصية الحماية من قصر الدائرة/ارتفاع درجة الحرارة/الحمل الزائد. نطاق التعتيم سلس وخالٍ من الوميض من 0.3% إلى 100%. مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-DI060W120-CDA-T | SMT-DI060W160-CDA-T | |
| شهادة | UL/FCC/CE/ClassP/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| الناتج | التيار المقدر | 120 مللي أمبير-1200 مللي أمبير | 160 مللي أمبير-1600 مللي أمبير |
| جهد التيار المستمر | 24-93 فولت تيار مستمر | 12-54 فولت تيار مستمر | |
| جهد عدم التحميل | 60 فولت كحد أقصى | ||
| الطاقة المقدرة | 60 واط كحد أقصى | ||
| تحمل الجهد | تيار الخرج ± 10 مللي أمبير لـ ≤ 300 مللي أمبير، و± 20 مللي أمبير لـ ≥ 300 مللي أمبير، و± 30 مللي أمبير لـ ≥ 1000 مللي أمبير | ||
| تنظيم الخط | أقل من 0.5% | ||
| تنظيم الحمل | أقل من 0.5% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل القدرة (نموذجي) | ≥0.98@120VAC 60Hz ≥0.96@230VAC 50HZ ≥0.92@277VAC 60HZ | ||
| الطاقة بدون تحميل (الحد الأقصى) | أقل من 1.5 واط | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| THD(نوعي) عند التحميل الكامل | ≤15% | ||
| الكفاءة عند التحميل الكامل | 88% عند 120 فولت تيار متردد 60 هرتز 89% عند 230 فولت تيار متردد 50 هرتز 89% عند 277 فولت تيار متردد 60 هرتز | ||
| التيار المتردد (الحد الأقصى) | 0.65 أمبير | ||
| تيار الاندفاع (نموذجي) | 28.7A، 204us@50%Ipeak@120V 55.2A، 98us@50%Ipeak@230V 66.0A، 220us@50%Ipeak@2770V | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| الجهد الزائد | انقطاع أو وضع الطاقة المستمر، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
إذا كانت درجة الحرارة المحيطة أعلى من 55± 5 درجة مئوية، فسيتم تقليل تيار الإخراج إلى 50%؛
درجة الحرارة المحيطة. أكثر من 40 ± 5 درجة مئوية، يتم استردادها تلقائيًا. درجة الحرارة المحيطة أعلى من 75± 5℃، سيتم تقليل تيار الإخراج إلى 0٪؛ درجة الحرارة المحيطة. أكثر من 40 ± 5 درجة مئوية، يتم استردادها تلقائيًا. |
||
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز، 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد I/P-FG:1.5 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | ||
| معيار اختبار الستروب | IEEE 1789 خالية من الوميض | ||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3(الاتحاد الأوروبي) وFCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2014(الولايات المتحدة) | ||
| آحرون | الوزن الصافي | 540 جرام | |
| البعد | 332*38.5*23.6 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 365*355*260 مم 20 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
|
|
|
|

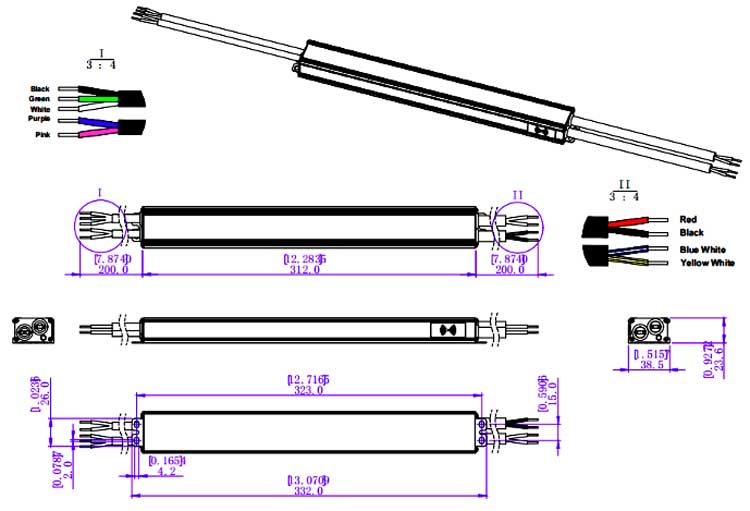

المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 10 |
| 13أ | 13 | |
| 16أ | 17 | |
| 20 أمبير | 21 | |
| 25 أمبير | 26 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 20 |
| 13أ | 26 | |
| 16أ | 32 | |
| 20 أمبير | 40 | |
| 25 أمبير | 50 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 24 |
| 13أ | 31 | |
| 16أ | 38 | |
| 20 أمبير | 48 | |
| 25 أمبير | 55 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى باستخدام الكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C على أساس درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم] 2. [نهاية] يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
[إذا لم يكن هناك قوائم دعم]
[نهاية]
| LN60 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| سلك الإخراج | V+(أحمر) V-(أسود)(2*18AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*18AWG) |
| سلك درجة الحرارة الخارجية | رمادي أصفر (TEMP+) أبيض أزرق (TEMP-) (2*18AWG) |
| يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |

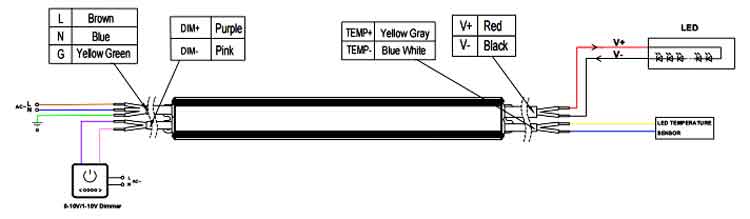

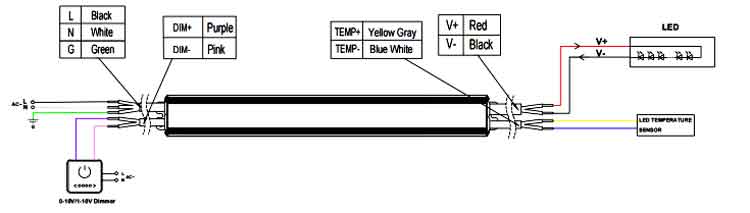

مخطط توصيل التعتيم
ملحوظة :
1. اسم الطراز SMT-DI0 6 0 واط XXX -CDA يعني أنه لا يوجد اكتشاف لدرجة حرارة المصباح، وبالتالي لا يوجد الأسلاك المقابلة لسائق LED.
2. اسم الطراز SMT-DI0 6 0 واط XXX -سي دي ايه -ت يعني أن هناك كشف لدرجة حرارة المصباح.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
اضبط تيار الخرج قليلاً عن طريق NFC
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|

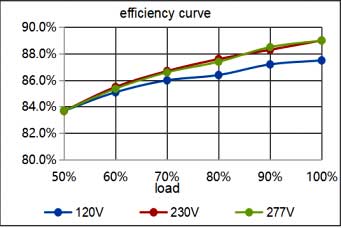

هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |

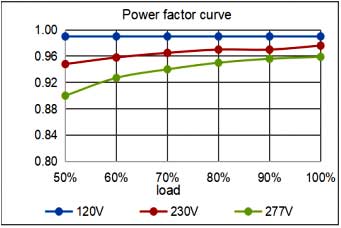

منحنى عامل القدرة(عامل القدرة مقابل حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
2. يجب اختيار تيار خرج برنامج تشغيل LED وفقًا للتيار المقدر للمصباح ودرجة الحرارة المحيطة.
عادةً، نوصي بإمدادات الطاقة بحجز كمية معينة من الحمل لتمديد عمر برنامج تشغيل LED.

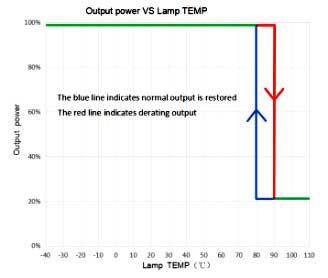

منحنى تخفيض درجة حرارة المصباح :
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوضح هذا الشكل منحنى الحماية عندما يكون الطراز الموصى به لمستشعر درجة حرارة المصباح هو NCP18XH103J03RB(muRata) ومعلمات حماية درجة الحرارة الخارجية على التطبيق هي الإعدادات الافتراضية للمصنع.
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
إذا لم تكن نماذج الثرمستورات هي NCP18XH103J03RB(muRata)، فيرجى التحقق من المعلمات ذات الصلة بحماية درجة حرارة المصباح على التطبيق.
[إذا لم يكن هناك قوائم دعم]
3.
[نهاية]
إذا لم يتم توصيل مستشعر درجة حرارة المصباح، فيرجى الاحتفاظ بمعلمات قسم حماية درجة حرارة المصباح على التطبيق بشكل افتراضي وإبعاد الكابلات عن الأجسام الحية.
المنتجات ذات الصلة
|

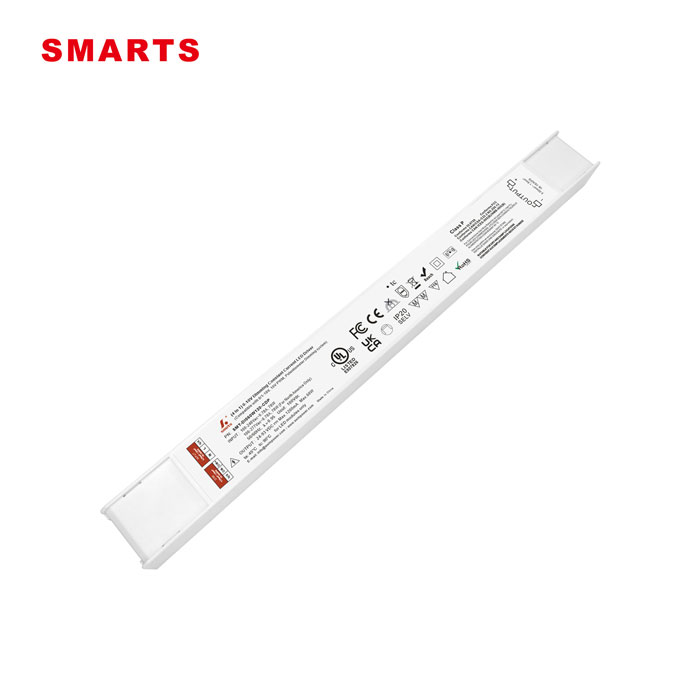

محرك LED ذو تيار مستمر بقوة 60 وات مع غلاف بلاستيكي مزود بوحدة برمجة ذكية بتقنية NFC مدمجة. يتميز بتصميمه الرفيع للغاية بتبديد جيد للحرارة، مما يجعله مناسبًا لتركيب واستخدام مشاريع الإضاءة في المساحات الداخلية الصغيرة. يتوافق مع معايير السلامة العالمية للإضاءة.
