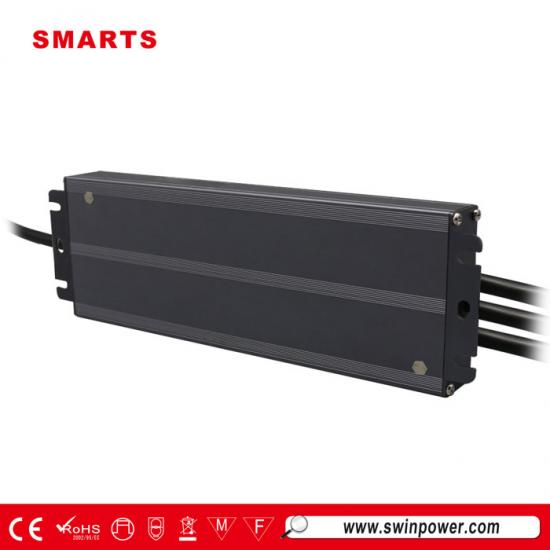

0 10 فولت خافت PWM جهد ثابت 120 واط سائق LED مزود طاقة 12 فولت 24 فولت 48 فولت

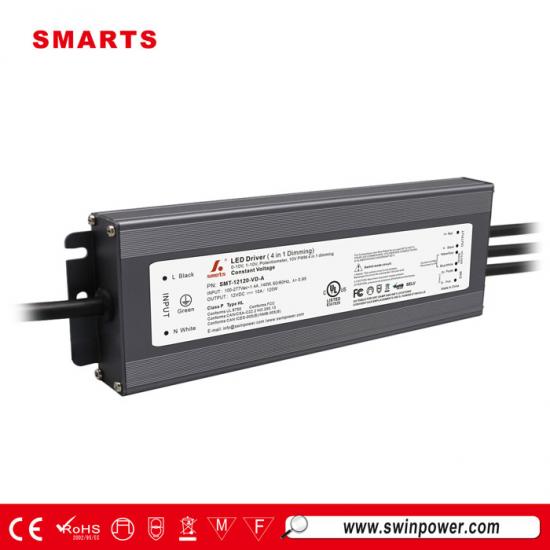

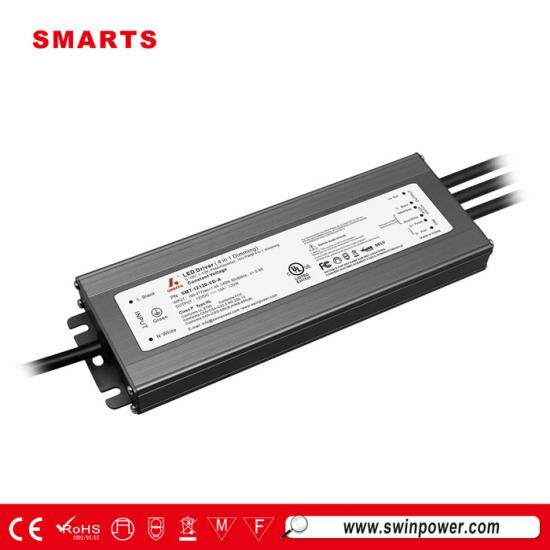

Smartspower الجديد والمُحسّنمحرك LED قابل للتعتيم 120 وات بجهد ثابت 0-10 فولت،وظيفة معايرة معامل القدرة (PFC) مدمجة، كفاءة تشغيل تصل إلى 91%. مع خاصية حماية من قصر الدائرة/ارتفاع درجة الحرارة/الحمل الزائد. حاصل على شهادة UL، ومتوافق مع لوائح السلامة العالمية للإضاءة. ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-12120-VD-A | SMT-24120-VD-A | SMT-48120-VD-A | |
| شهادة | UL / cUL / FCC / الفئة P / الفئة 2 | |||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| تحمل الجهد | ±4% | ±2% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤4% | ≤2% | ≤2% | |
| التيار المقدر | 10 أمبير | 5أ | 2.5 أمبير | |
| الطاقة المقدرة | 120 واط | |||
| تموج الجهد | 400 ملي فولت-بي | 296mVp-p | 176mVp-p | |
| الجهد الزائد | <3% (الحمل الكامل) <4% (بدون حمل) | |||
| اختيار وضع الإخراج | عند حدوث قصر في السلك الأزرق والأبيض والسلك الأصفر والرمادي عند طرف الخرج، يُشير ذلك إلى وضع تعديل عرض النبضة (PWM). وعند فصلهما، يُشير ذلك إلى وضع تنظيم الجهد (VR) لتعديل جهد التيار المستمر. | |||
| يتطلب تبديل وضع الإخراج قطع الطاقة لمدة 3 ثوانٍ ثم تشغيلها مرة أخرى حتى يسري تبديل الوضع. | ||||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | ||
| نطاق التردد | 47 - 63 هرتز | |||
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
|
| THD(نوعي) عند التحميل الكامل | <15% عند 120 فولت <15% عند 277 فولت | |||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥88.5% عند 120 فولت تيار متردد ≥91.0% عند 277 فولت تيار متردد |
≥89.7% عند 120 فولت تيار متردد ≥92.7% عند 277 فولت تيار متردد |
≥89.8% عند 120 فولت تيار متردد ≥92.4% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | ≤1.25 أمبير عند 120 فولت تيار متردد ≤0.52 أمبير عند 277 فولت تيار متردد | |||
| طاقة الاستعداد | ≤0.5 واط | |||
| تيار الاندفاع (نموذجي) | 51A@50%Ipeak 208us@120VAC، 118A@50%Ipeak 452us@277VAC. | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | ماس كهربائي | وضع الفواق، يمكن استعادته تلقائيًا بعد الإزالة غير الطبيعية | ||
| التحميل الزائد | ≥120%، الوضع الثابت - الحالي، الاسترداد التلقائي بعد الاستثناء | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55 درجة مئوية ± 5 درجة مئوية، يتم إيقاف تشغيل الإخراج | |||
| بيئة | درجة حرارة العمل. | -40~+40 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | |||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | |||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |||
| اهتزاز | 10 ~ 500 هرتز، 5 جيجابت في الثانية 12 دقيقة/دورة، محور X وY وZ 72 دقيقة لكل منهما | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد؛ I/P-FG:1.5 كيلو فولت تيار متردد؛ O/P-FG:0.5 كيلو فولت تيار متردد | |||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | |||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES هذا الاختبار | |||
| انبعاث التوافق الكهرومغناطيسي | FCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2017؛ ICES-005 العدد 5 | |||
| آحرون | الوزن الصافي | 0.56 كجم | ||
| البعد | 188*61.4*25.5 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 415*230*170 مم 20 قطعة / كرتون | |||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | ||||
| ٣. يُعتبر مصدر الطاقة مُكوّنًا سيتم تشغيله مع المعدات النهائية. ونظرًا لتأثر أداء التوافق الكهرومغناطيسي (EMC) بالتركيب الكامل، يجب على مُصنّعي المعدات النهائية استيفاء توجيه التوافق الكهرومغناطيسي (EMC) عند التركيب الكامل مرة أخرى. | ||||
| ٤. الحالات الافتراضية: وضع الإخراج هو إخراج الواقع الافتراضي (VR). منحنى التعتيم هو منحنى جاما ٢.٢. | ||||
| 5. فيما يتعلق بأنواع أحمال محرك LED حيث يلبي المحرك متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | ||||
|
|
 |
 |
 |

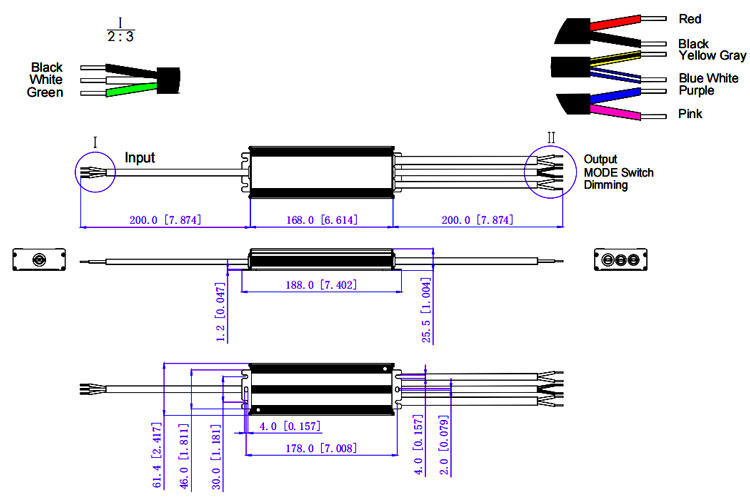

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| SD8 | |
| سلك الإدخال | دي جي 128-3 بي |
| سلك الإخراج | دي جي 128-2 بي |
| سلك التعتيم | دي جي 128-2 بي |
توصية MCB:
| مقياس الأسلاك الأمريكي | |
| سي ايه 7 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18 AWG) |
| سلك الإخراج | 12 فولت: أحمر (فولت+) أسود (فولت-) (2*16 AWG) |
| 24 فولت: أحمر (فولت+) أسود (فولت-) (2*18 AWG) | |
| سلك تبديل الوظيفة | أصفر رمادي وأزرق أبيض.(2*18 AWG) |
| سلك التعتيم | أرجواني (D+) وردي (D-) (2*18AWG) |
| ملاحظات: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف | |
نصائح دافئة:
1. الحد الأقصى لتيار الحمل الموصى به (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل خرج ١ مم²، الحد الأقصى لتيار الحمل الموصى به (أمبير) = ١ مم² × ١٠ أمبير/مم² = ١٠ أمبير
2. أي طلبات أخرى للكابل، يمكننا تخصيصها.
عملية التعتيم
استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
المنتجات ذات الصلة
|

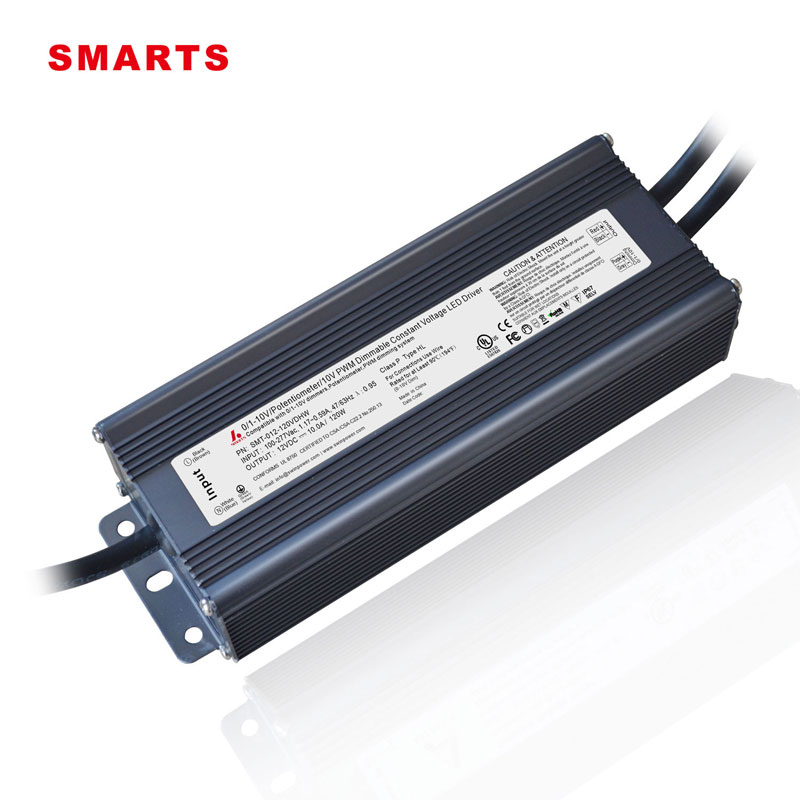

هذامصدر طاقة LED قابل للتعتيم بجهد ثابت 120 واط 0-10 فولتتبديد جيد للحرارة، تصميم غلاف من الألومنيوم، مستوى مقاومة للماء IP67.7 ضمان لمدة سنة
نموذج: SMT-012-120VDHW جهد الإدخال:100-277 فولت تيار متردد
وضع التعتيم: 0 10 فولت قابل للتعتيم
|
