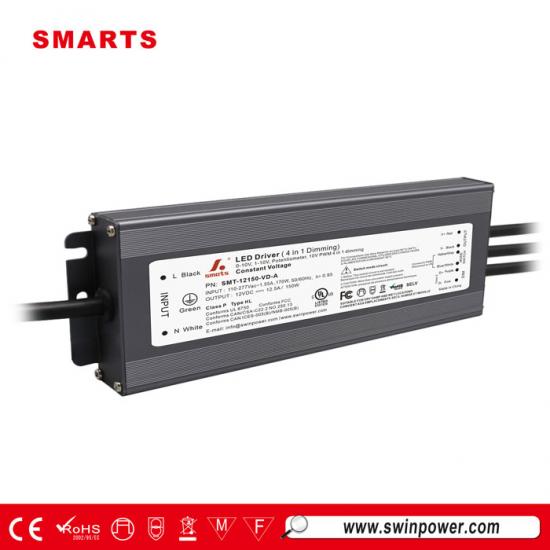

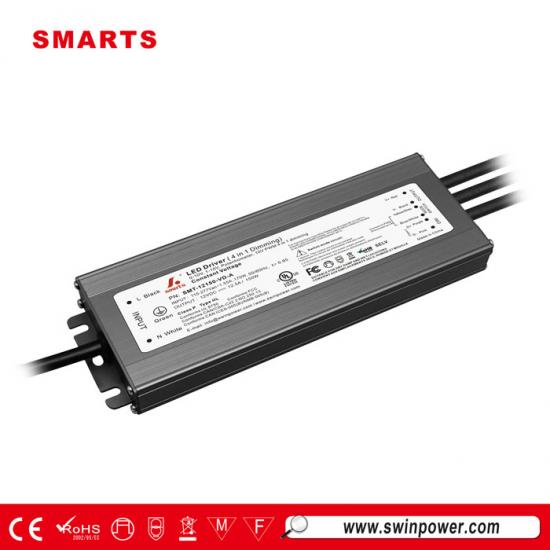

شريط إضاءة LED مزود بالطاقة بقدرة 150 وات 12 فولت 24 فولت 36 فولت 48 فولت، مقاوم للماء 0 10 فولت، قابل للتعتيم، جهد ثابت

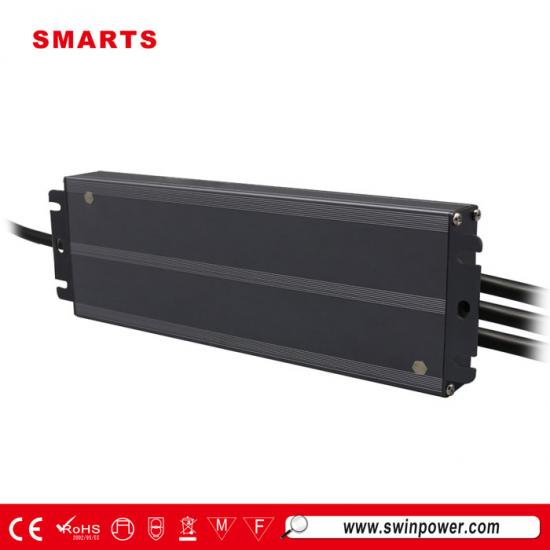

تحديثات Smartspower الجديدة مصدر طاقة LED قابل للتعتيم 0 10 فولت 150 واط يتميز بجهد تشغيل ثابت وكفاءة تشغيل تصل إلى 92%. تصميم هيكل من الألومنيوم، يتميز بتبديد جيد للحرارة. مناسب لمشاريع إضاءة الأماكن الخارجية الرطبة.
مواصفة
| نموذج | SMT-12150-VD-A | SMT-24150-VD-A | SMT-36150-VD-A | SMT-48150-VD-A | |
| شهادة | UL / cUL / FCC / الفئة P | ||||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 36 فولت | 48 فولت |
| تحمل الجهد | ±4% | ±2.5% | ±1.38% | ±1.25% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤2% | ≤1% | ≤1% | ≤1% | |
| التيار المقدر | 12.5 أمبير | 6.25 أمبير | 4.17أ | 3.13أ | |
| الطاقة المقدرة | 150 واط | ||||
| تموج الجهد | 250 ملي فولت-بي | 250 ملي فولت-بي | 250 ملي فولت-بي | 250 ملي فولت-بي | |
| الجهد الزائد | <5%(الحمل الكامل) | <10%(الحمل الكامل) | <10%(الحمل الكامل) | <10%(الحمل الكامل) | |
| اختيار وضع الإخراج | عند حدوث قصر في دائرة السلك الأسود والسلك الأبيض الرمادي عند طرف الخرج، يُشير ذلك إلى وضع تعديل عرض النبضة (PWM). وعند فصلهما، يُشير ذلك إلى وضع تنظيم الجهد (VR) لتعديل جهد التيار المستمر. | ||||
| يتطلب تبديل وضع الإخراج قطع الطاقة لمدة 3 ثوانٍ ثم تشغيلها مرة أخرى حتى يسري تبديل الوضع. | |||||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |||
| نطاق التردد | 47 - 63 هرتز | ||||
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
>0.98@120 فولت تيار متردد >0.96@277فولت تيار متردد |
|
| THD(نوعي) عند التحميل الكامل | <15% عند 120 فولت <15% عند 277 فولت | ||||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥86% عند 120 فولت تيار متردد ≥89.5% عند 277 فولت تيار متردد |
≥88.5% عند 120 فولت تيار متردد ≥91.5% عند 277 فولت تيار متردد |
≥88.5% عند 120 فولت تيار متردد ≥92% عند 277 فولت تيار متردد |
≥88.5% عند 120 فولت تيار متردد ≥91% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | .71.7 أمبير عند 120 فولت تيار متردد .680.68 أمبير عند 277 فولت تيار متردد | ||||
| طاقة الاستعداد | ≤0.5 واط | ||||
| تيار الاندفاع (نموذجي) | 68 أمبير 208 ميكروثانية عند 50% من ذروة التيار المتردد 120 فولت تيار متردد 100 أمبير 452 ميكروثانية عند 50% من ذروة التيار المتردد 277 فولت تيار متردد | ||||
| تيار التسرب | <0.5 مللي أمبير | ||||
| حماية | ماس كهربائي | وضع الفواق، يمكن استعادته تلقائيًا بعد الإزالة غير الطبيعية | |||
| التحميل الزائد | ≥120%، الوضع الثابت - الحالي، الاسترداد التلقائي بعد الاستثناء | ||||
| ارتفاع درجة الحرارة | عندما تصل درجة حرارة الغلاف إلى 100 درجة مئوية ± 10 درجات مئوية، يقوم مصدر الطاقة بإيقاف تشغيل الإخراج، ويمكن استعادة انخفاض درجة الحرارة تلقائيًا | ||||
| بيئة | درجة حرارة العمل. | -40~+60 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |||
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | ||||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | ||||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||||
| اهتزاز | 10 ~ 500 هرتز، 5 جيجابت في الثانية 12 دقيقة/دورة، محور X وY وZ 72 دقيقة لكل منهما | ||||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 | |||
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد؛I/P-FG::1.88 كيلو فولت تيار متردد؛O/P-FG:0.5 كيلو فولت تيار متردد | ||||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70% RH | ||||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | ||||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES هذا الاختبار | ||||
| انبعاث التوافق الكهرومغناطيسي | FCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2017؛ ICES-005 العدد 5 | ||||
| آحرون | الوزن الصافي | 0.83 كجم | |||
| البعد | 200*78*25.1 مم (الطول*العرض*الارتفاع) | ||||
| التعبئة والتغليف | 10 قطع / كرتونة | ||||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | |||||
| ٣. يُعتبر مصدر الطاقة مُكوّنًا سيتم تشغيله مع المعدات النهائية. ونظرًا لتأثر أداء التوافق الكهرومغناطيسي (EMC) بالتركيب الكامل، يجب على مُصنّعي المعدات النهائية استيفاء توجيه التوافق الكهرومغناطيسي (EMC) عند التركيب الكامل مرة أخرى. | |||||
| ٤. الحالات الافتراضية: وضع الإخراج هو إخراج الواقع الافتراضي (VR). منحنى التعتيم هو منحنى جاما ٢.٢. | |||||
| 5. فيما يتعلق بأنواع أحمال محرك LED حيث يلبي المحرك متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||||
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| دي تي 61 | |
| سلك الإدخال | أسود (L) أبيض (N) أخضر (G) مشبك على الغلاف (3*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*16AWG) (إصدار 12 فولت و24 فولت) |
| أحمر (V+) أسود (V-) (2*18AWG) (إصدار 36 فولت و48 فولت) | |
| سلك تبديل الوظيفة | أزرق وأبيض وأصفر ورمادي (2*18AWG) |
| سلك التعتيم | أرجواني (D+) وردي (D-) (2*18AWG) |
| ملاحظات: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف | |
توصية MCB:
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 3 |
| 13أ | 4 | |
| 16أ | 6 | |
| 20 أمبير | 7 | |
| 25 أمبير | 9 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 9 |
| 13أ | 11 | |
| 16أ | 14 | |
| 20 أمبير | 18 | |
| 25 أمبير | 22 | |
ملحوظة:
1. يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة 50 درجة مئوية.
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر، ودرجة الحرارة المحيطة، وخصائص الرحلة
منحنى.
عملية التعتيم
استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
المنتجات ذات الصلة
|

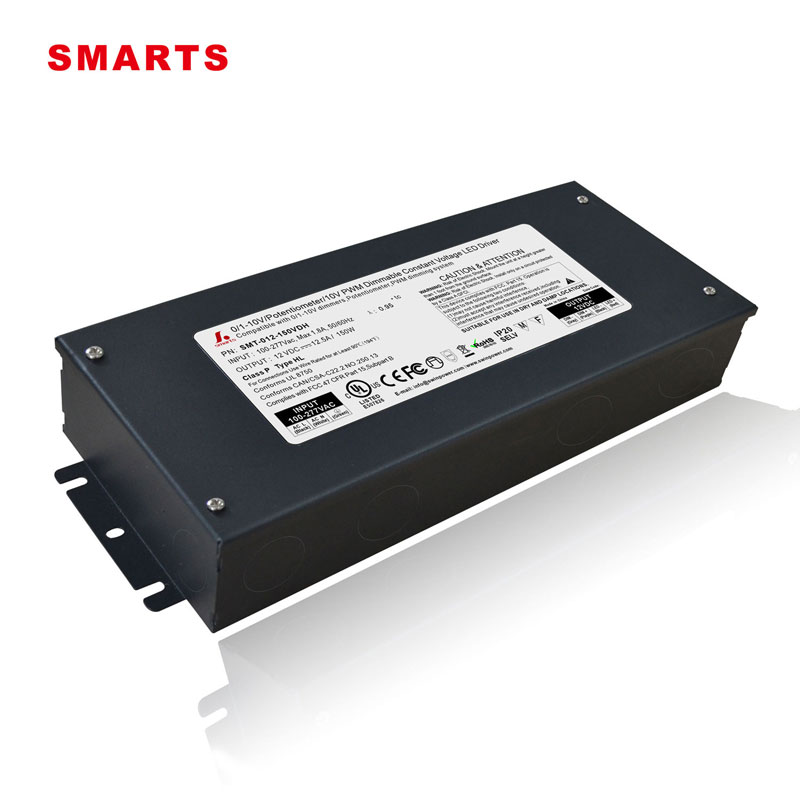

نطاق جهد الإدخال العالمي 100-277 فولت تيار مترددمحرك LED قابل للتعتيم 150 واط 0 10 فولتمُدمج مع صندوق التوصيل. تصميم هيكل معدني، أداء ممتاز في تبديد الحرارة، حاصل على شهادة UL، متوافق مع لوائح السلامة العالمية للإضاءة، ضمان لمدة 7 سنوات.
