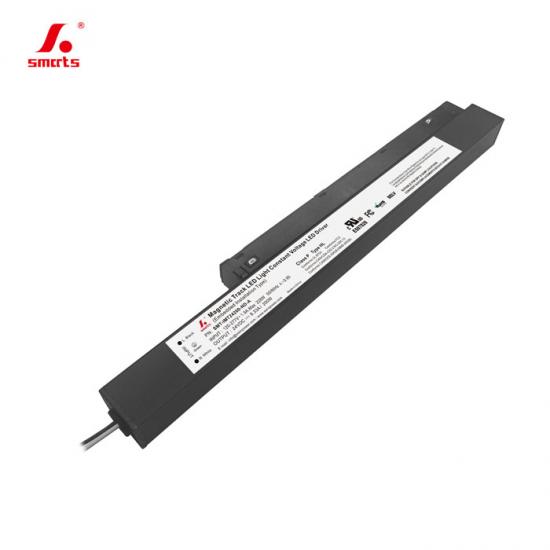

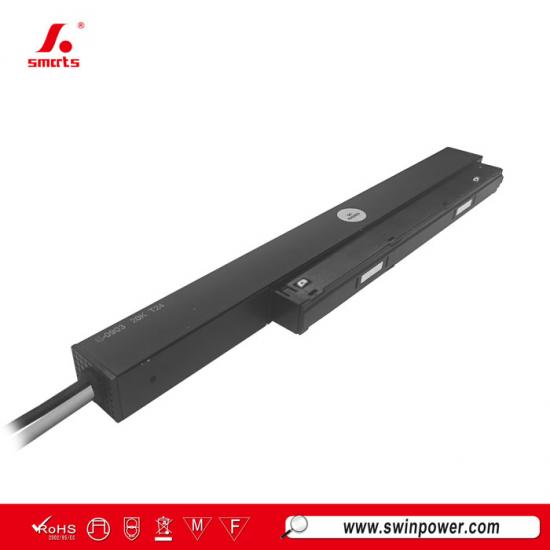

مصباح LED مغناطيسي للمسار، 24 فولت، 200 واط، غير قابل للتعتيم، مزود طاقة بجهد ثابت للاستخدام الداخلي

هذا المدمج بقدرة 200 واط محرك LED للمسار المغناطيسي يوفر حماية ثابتة لوحدات الإضاءة. تصميمه فائق النحافة يجعل تركيبه سريعًا وسهلاً، مما يجعله مناسبًا لمشاريع إضاءة LED الداخلية.
  • علامة تجارية:

    SMARTS
  • رقم الصنف.:

    SMT-IMT24200-ND-A
  • مساهمة الجهد:

    110-277VAC
  • انتاج التيار الكهربائي:

    24VDC/48VDC
  • نمط العمل:

    Constant voltage
  • وضع يعتم:

    Non dimmable
  • بحجم:

    309.5*22.4*44mm
  • شهادة:

    UL、CE、FCC、Rohs
وصف المنتجات

مصباح LED مغناطيسي للمسار، 24 فولت، 200 واط، غير قابل للتعتيم، مزود طاقة بجهد ثابت للاستخدام الداخلي

هذا تتميز سلسلة إضاءة المسار المغناطيسي بمحرك LED بقوة 200 واط و24 فولت مزودة بوظيفة تصحيح معامل القدرة النشط المدمجة، مما يحقق كفاءة تشغيل تصل إلى 93.5%. تتضمن وظائف حماية من قصر الدائرة الكهربائية، وارتفاع درجة الحرارة، والحمل الزائد. تتوافق مع لوائح السلامة العالمية للإضاءة، وتأتي مع ضمان لمدة 7 سنوات.

مواصفة

نموذج SMT-IMT24200-ND-A SMT-IMT48200-ND-A
شهادة UL/ SELV /FCC / RoHS / REACH
الناتج جهد التيار المستمر 24 فولت 48 فولت
تحمل الجهد ±1.5% ±1%
تنظيم الجهد ≤0.5%
التيار المقنن 8.34A 4.17أ
القدرة المقدرة 200 واط
تنظيم الأحمال ±1%
مدخل نطاق الجهد 120-277 فولت تيار متردد
نطاق التردد 47 - 63 هرتز
معامل القدرة (النموذجي) عند الحمل الكامل 0.99 عند 120 فولت تيار متردد؛ 0.95 عند 277 فولت تيار متردد
THD(Typ. ) عند الحمل الكامل أقل من 20% عند 120 و277 فولت تيار متردد
الكفاءة (النموذجية) عند الحمل الكامل ≥91.5% عند 120 فولت تيار متردد
≥93.5% عند 277 فولت تيار متردد
≥91.5% عند 120 فولت تيار متردد
≥93.5% عند 277 فولت تيار متردد
التيار المتردد (الحد الأقصى) 1.9 أمبير
تيار البدء (النموذجي) 28 أمبير، 470 ميكروثانية عند 50% 120 فولت تيار متردد؛ 71 أمبير، 328 ميكروثانية عند 50% 277 فولت تيار متردد
تيار التسريب <0.5 مللي أمبير
حماية قصر الدائرة وضع التوقف المؤقت، يستعيد وضعه تلقائيًا بعد زوال حالة العطل
زيادة الحمل ≤120% وضع التيار الثابت، ويعود الوضع إلى طبيعته تلقائيًا بعد زوال حالة العطل
ارتفاع درجة الحرارة جهد الخرج عند إيقاف التشغيل عند درجة حرارة 100 درجة مئوية ± 10 درجة مئوية، ويعود الجهد تلقائيًا إلى وضعه الطبيعي بعد التبريد.
بيئة درجة حرارة العمل -40 إلى +60 درجة مئوية (انظر منحنى خفض القدرة أدناه)
رطوبة العمل رطوبة نسبية من 20 إلى 90% بدون تكثيف
التخزين TEM، الرطوبة -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف
معامل درجة الحرارة ±0.03%/درجة مئوية (0 - 50 درجة مئوية)
السلامة والتوافق الكهرومغناطيسي معايير السلامة UL8750 (الولايات المتحدة)
تحمل الجهد I/P-0/P: 1.8KVAC I/PF/G: 1.8KVAC O/PF/G: 0.5KVAC(US)
مقاومة العزل مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية
انبعاثات التوافق الكهرومغناطيسي الجزء 15 من قانون لجنة الاتصالات الفيدرالية (الولايات المتحدة)
اختبار المناعة ضد ارتفاع مستويات السيتوكينات الوضع المختلف: 2 كيلو فولت، الوضع المشترك: 4 كيلو فولت
آحرون الوزن الصافي 0.85 كجم
الأبعاد 337.2*22.4*44 مم / 13.27*1.73*0.88 بوصة (الطول*العرض*الارتفاع)
التعبئة والتغليف 20 قطعة / كرتون
ملحوظات 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية.
2. في حالة انخفاض جهد الإدخال، يلزم خفض قدرة الخرج لضمان عمر طويل.


المواصفات الميكانيكية

مقياس الأسلاك الأمريكي MGQ101
أسلاك الإدخال أسود (L) أبيض (N) أخضر (G) (3*18AWG)
الناتج تضمين المسار وعبر تيار خرج محرك سكة التوجيه
ملاحظة: يرجى التأكد من توصيل هذه المكونات بشكل صحيح، وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف.

نصائح هامة:

1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²

على سبيل المثال: كابل إخراج بمساحة مقطع 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير

2. يمكننا تخصيص أي طلبات أخرى متعلقة بالكابلات.

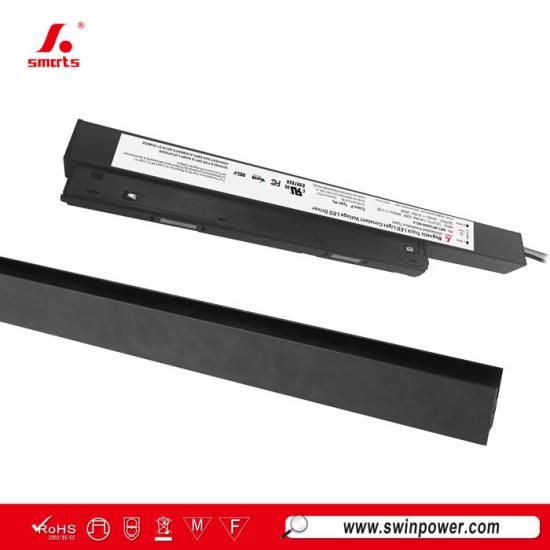

مسار متوافق :

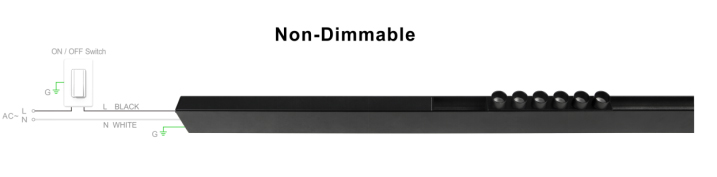

مخطط توصيل التعتيم

المنتجات ذات الصلة

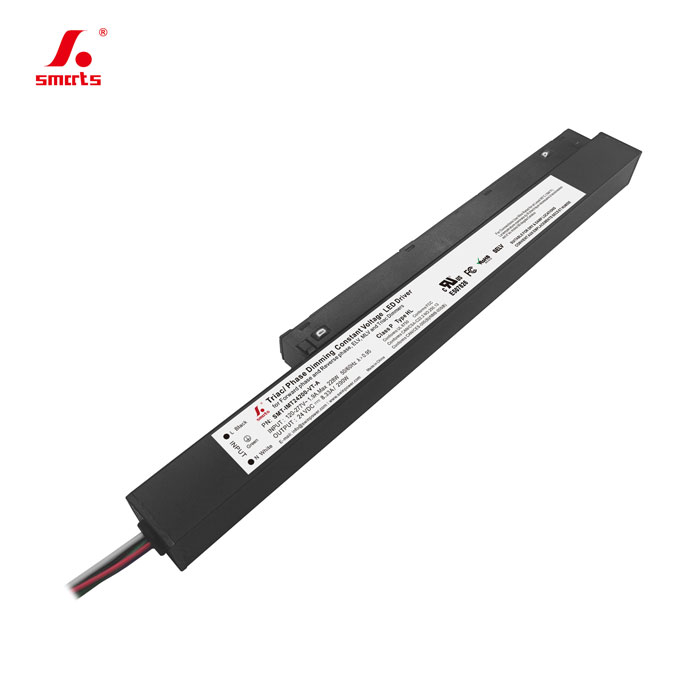

مزود طاقة LED قابل للتعتيم بقدرة 150 واط بتقنية الترياك بنطاق جهد إدخال عالمي من 120 إلى 277 فولت تيار متردد. متوافق مع معظم أنظمة الإضاءة المغناطيسية المدمجة الشائعة. تصميم فائق النحافة مع تبديد حرارة ممتاز. يأتي مع ضمان لمدة 7 سنوات.
