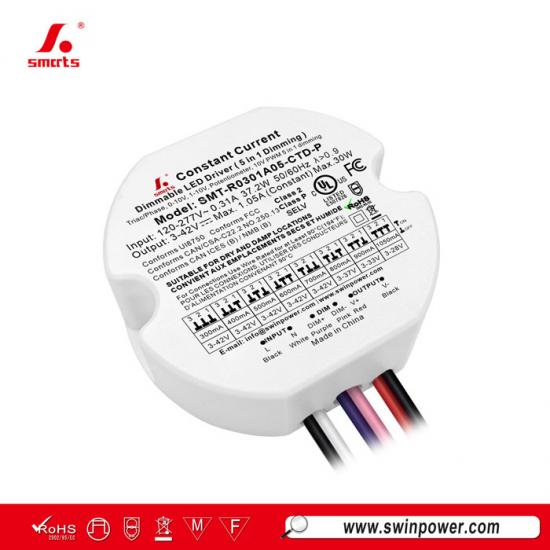

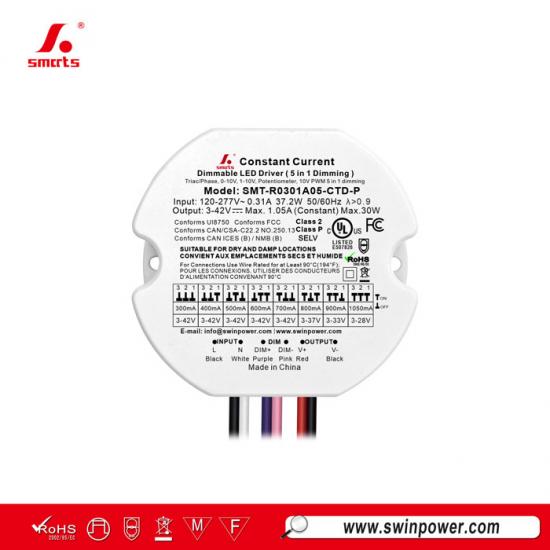

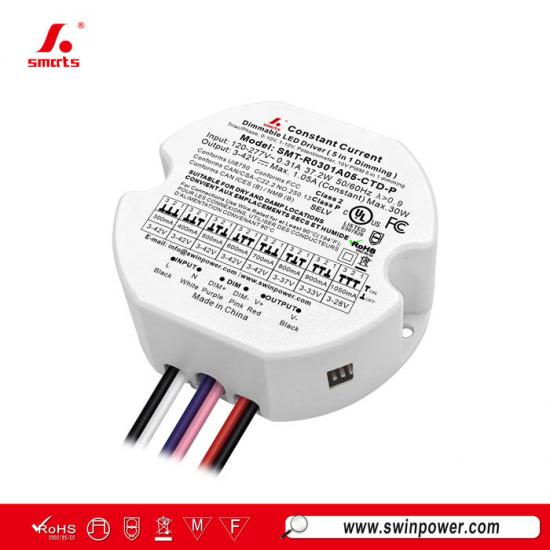

مزود طاقة لمشغل LED بقدرة 30 واط قابل للتعتيم، تيار ثابت، شكل دائري، حجم صغير لإضاءة LED
هذا مشغل LED بتيار ثابت بقدرة 30 واط يتميز بقدرات تعتيم Triac و 0-10V، ونطاق جهد دخل من 120–277 VAC، ومصحح معامل قدرة (PFC) نشط مدمج، وكفاءة تصل إلى 84%. إنه مناسب للتركيب في مشاريع إضاءة LED الداخلية المدمجة ويأتي مع ضمان لمدة 7 سنوات.

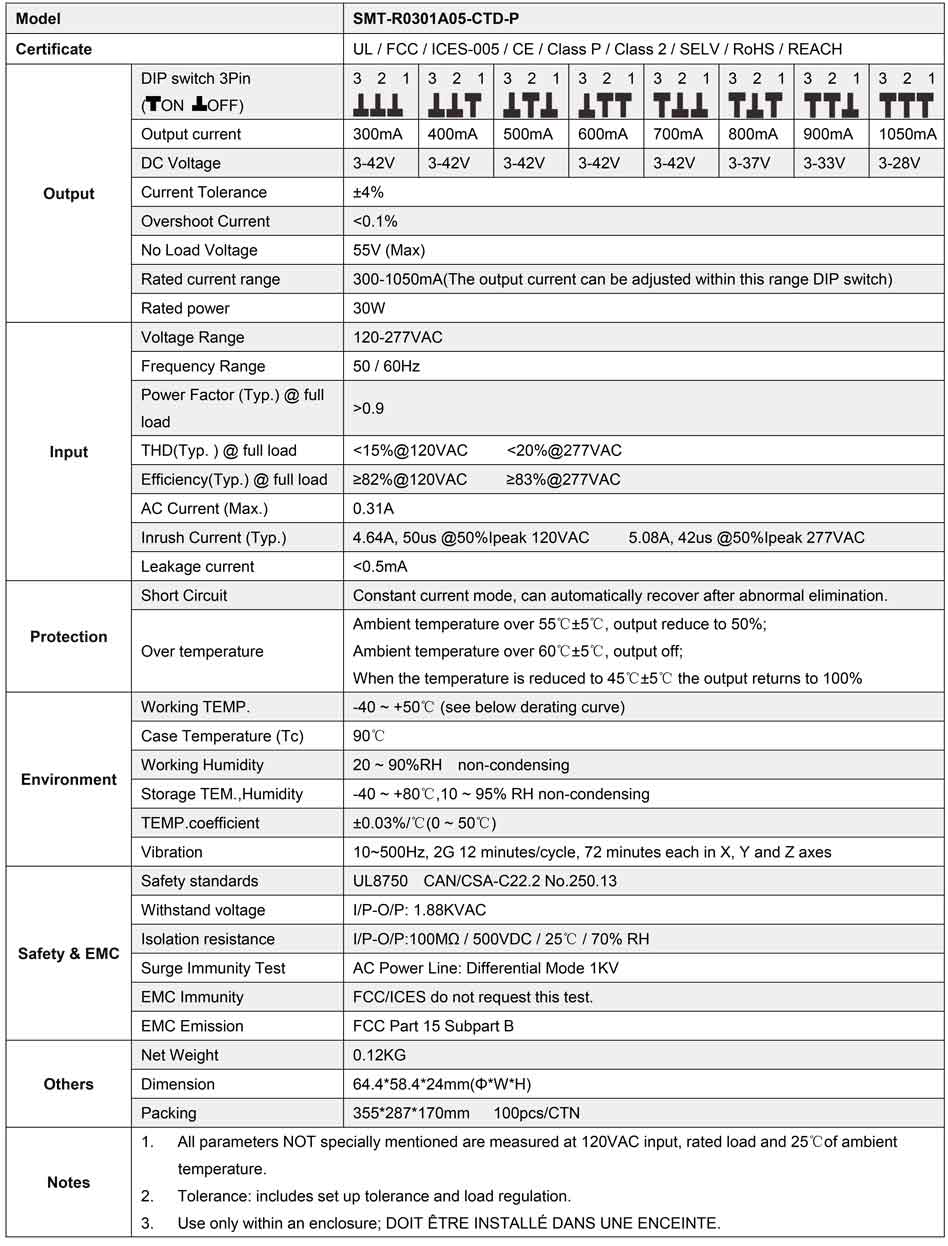

المواصفات
|
|
 |
 |
 |

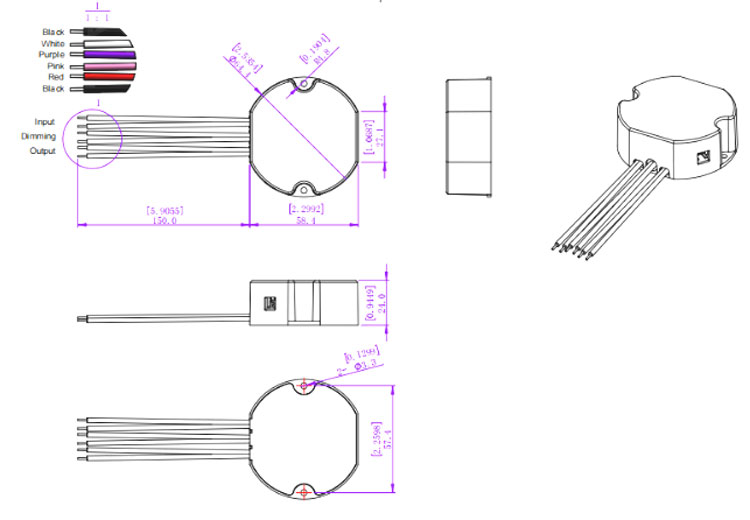

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الدخل | أسود (L) أبيض (N) (2*18AWG) |
| سلك الخرج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح مفيدة:
1. أقصى تيار حمل موصى به (A) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل خرج 1 مم²، أقصى تيار حمل موصى به (A) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب التأكد من أن إضاءة LED في أقصى مستوى للسطوع، وحينها يمكنك التشغيل باستخدام طريقة التعتيم الأخرى؛
استخدام طريقة تعتيم واحدة --- تعتيم قطع الطور / TRIAC
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال الطرف المدخل لخط طور التيار المتردد (L) عن طريق توصيل
مخفت طور / Triac أو نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام أجهزة تعتيم بقدرة تساوي على الأقل 2 أضعاف قدرة الإخراج لمشغل الإضاءة.
استخدام نظام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس جهد تعتيم
