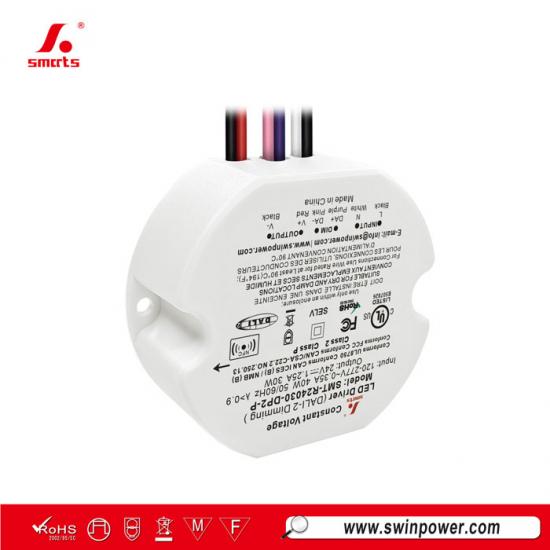

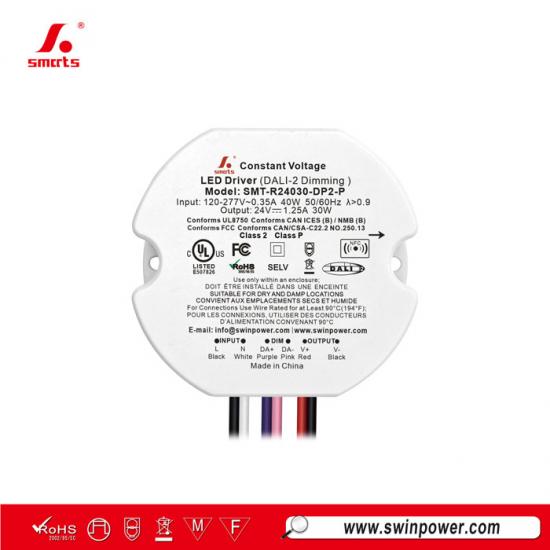

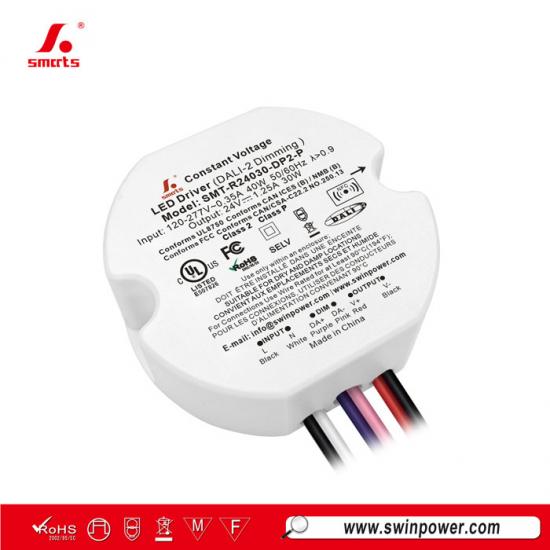

محرك LED دائري الشكل، 24 فولت، 30 واط، DALI-2، قابل للتعتيم، بجهد ثابت، لشريط LED
هذا المنتج الصغيرDALI-2مزود طاقة LED قابل للتعتيم يتميز هذا الجهاز بإمكانية ضبط جهد الخرج وتكوين العنوان عبر تطبيق NFC، مما يجعله مثالياً لمشاريع إضاءة LED الذكية الداخلية. وهو متوافق مع معايير السلامة العالمية للإضاءة، ويأتي مع ضمان ممتد لمدة 7 سنوات.
مواصفة
| نموذج | SMT-R24030-DP2-P | |
| شهادة | UL قيد الانتظار / CE / UKCA / SELV / RoHS / REACH | |
| الناتج | جهد التيار المستمر المقنن | 24 فولت |
| تحمل الجهد | ±2% | |
| تنظيم الأحمال | ±1% | |
| تنظيم الجهد | ±0.5% | |
| التيار المقنن | 1.25 أمبير | |
| القدرة المقدرة | 30 واط | |
| تجاوز | 5% | |
| مدخل | نطاق الجهد | 220-240 فولت تيار متردد (الاتحاد الأوروبي) و 120-277 فولت تيار متردد (الولايات المتحدة) |
| نطاق التردد | 47 - 63 هرتز | |
| معامل القدرة عند الحمل الكامل | >0.98 عند 120 فولت تيار متردد >0.95 عند 230 فولت تيار متردد >0.89 عند 277 فولت تيار متردد | |
| THD(Ty.) عند الحمل الكامل | ≤8% عند 120 فولت تيار متردد ≤10% عند 230 فولت تيار متردد ≤12% عند 277 فولت تيار متردد | |
| الكفاءة عند الحمل الكامل | 85.5% عند 120 فولت تيار متردد، 86.5% عند 230 فولت تيار متردد، 86% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 0.29 أمبير | |
| تيار البدء (النموذجي) | 2.08 أمبير، 54 ميكروثانية عند 50% من ذروة التيار عند 120 فولت تيار متردد؛ 3.76 أمبير، 55 ميكروثانية عند 50% من ذروة التيار عند 230 فولت تيار متردد 4.48 أمبير، 53 ميكروثانية عند 50% من ذروة التيار 277 فولت تيار متردد |
|
| تيار التسريب | ||
| حماية | قصر الدائرة | يتم إيقاف تشغيل جهد الخرج، ويعود إلى وضعه الطبيعي تلقائيًا بعد إزالة حالة العطل. |
| زيادة الحمل | وضع التعثر بنسبة 105%~110%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 50 درجة مئوية ± 5 درجات مئوية، يتم إيقاف تشغيل الإخراج. | |
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) |
| درجة حرارة الغلاف (Tc) | 90 درجة مئوية | |
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز | 10 ~ 500 هرتز، 2G، 10 دقائق/دورة، محور X Y Z، 72 دقيقة لكل محور | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1؛ EN61347-2-13 UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
| تحمل الجهد | I/PO/P:3.75KVAC (الاتحاد الأوروبي) I/PO/P: 1.88KVAC (الولايات المتحدة) |
|
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |
| مناعة EMC | EN61547؛ EN61000-4-2،3،4،5،6،11 لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. |
|
| انبعاثات التوافق الكهرومغناطيسي | EN55015؛ EN61000-3-2,3 الجزء 15 من لجنة الاتصالات الفيدرالية، الجزء الفرعي ب |
|
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 2 كيلو فولت | |
| آحرون | الوزن الصافي | 0.193 كجم |
| الأبعاد | 74.4 × 66.4 × 24.0 مم (القطر × العرض × الارتفاع) | |
| التعبئة والتغليف | 385*290*190 مم، 80 قطعة/كرتونة | |
| ملحوظات | 1. ما لم يُنص على خلاف ذلك، يتم قياس جميع المواصفات عند مدخل 230 فولت، والحمل المقنن، ودرجة حرارة محيطة 25 درجة مئوية. 2. Default states: Output voltage level is level 1. (see below NFC voltage regulation level table) Output frequency is 4KHZ. The dimming curve is a logarithmic curve. |
|
|
|
 |
 |
 |

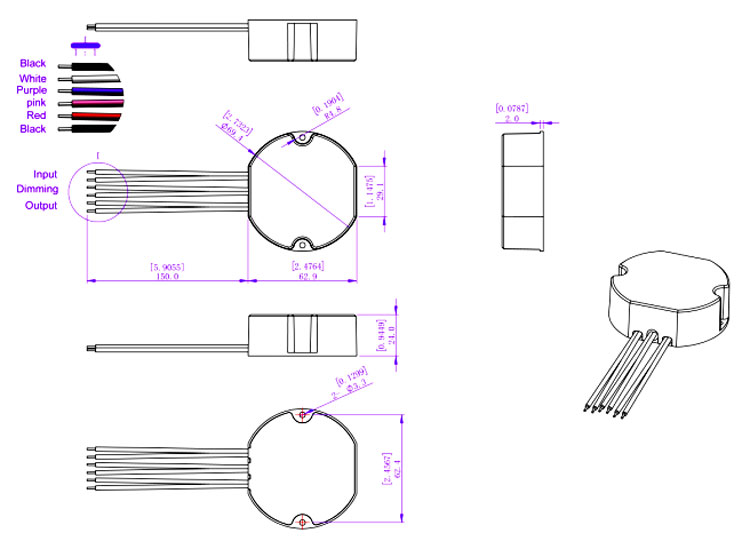

Mechanical Specification
| When the input voltage is 120Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| When the input voltage is 230Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| When the input voltage is 277Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Note：
1. The above quantities of the led drivers connected on the Type C is recommended base on the maximum ambient temperature is 50 °C.
2. The breaker should be selected according to the input rated voltage, input rated current, ambient temperature, and trip characteristic curve.
| American wire gauge | |
| Input wire | 1015 2*18 AWG 0.824mm2\Black(L),White(N) |
| Output wire | 1015 2*22 AWG 0.326mm2\Red(V+),Black(V-) |
| Dimming electroni wire | 1015 2*22 AWG 0.326mm2\Purple(DIM+),Pink(DIM-) |
Dimming Operation

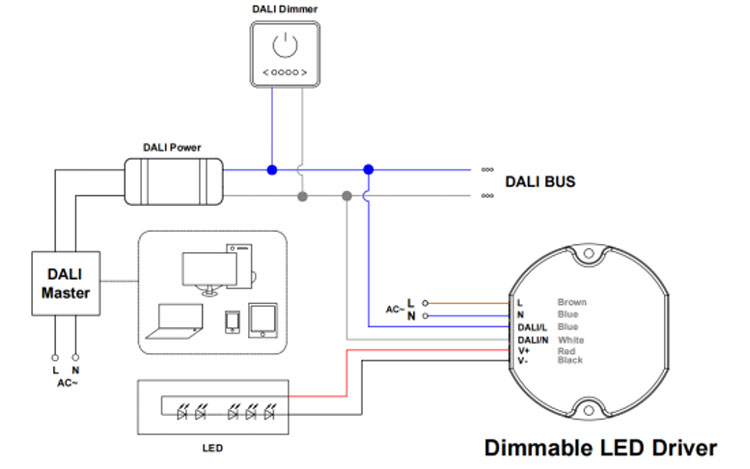

Connection Diagram for DALI Dimmer:

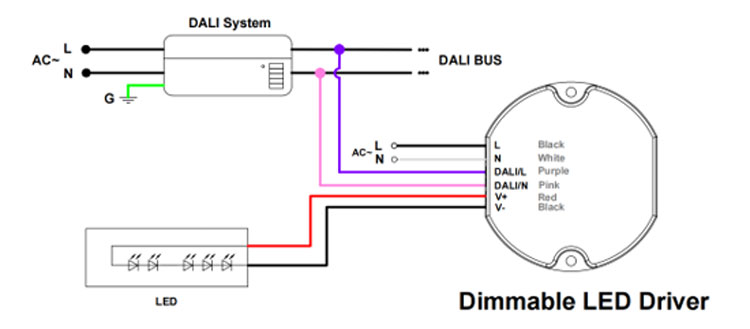

Connection Diagram for DALI System:
NFC function
 |
 |
 |
 |
|
ProNFC APP |
NFC Handheld devices |
IOS Download |
Android Download |
Adjust output voltage slightly by NFC
The output voltage can be read and written by a mobile with ProNFC APP or NFC handheld device (NFC read & write device: NFC-RW)
by close to the NFC signal area of the Dimmable LED driver.
| NFC voltage regulation level | ||||||||||
| level 1 | level 2 | level 3 | level 4 | level 5 | level 6 | level 7 | level 8 | level 9 | level 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Set Address easily by NFC
The address can be read and written by a mobile with Set NFC APP or NFC handheld device (NFC read & write device: NFC-RW) by close to the NFC signal area of the Dimmable LED driver.
