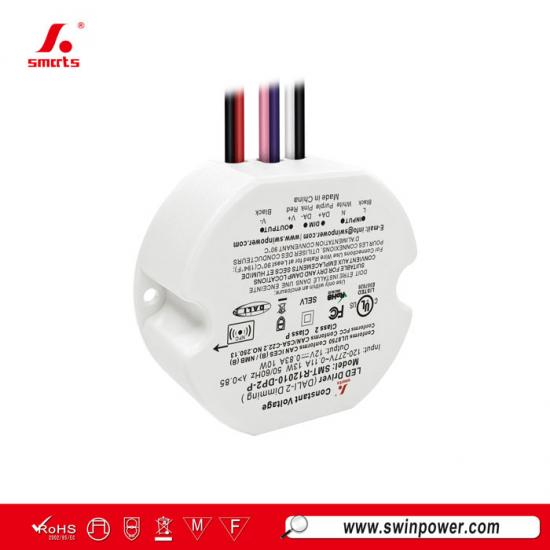

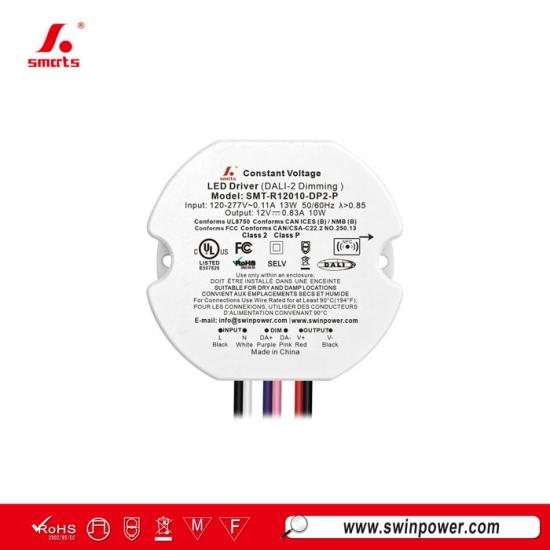

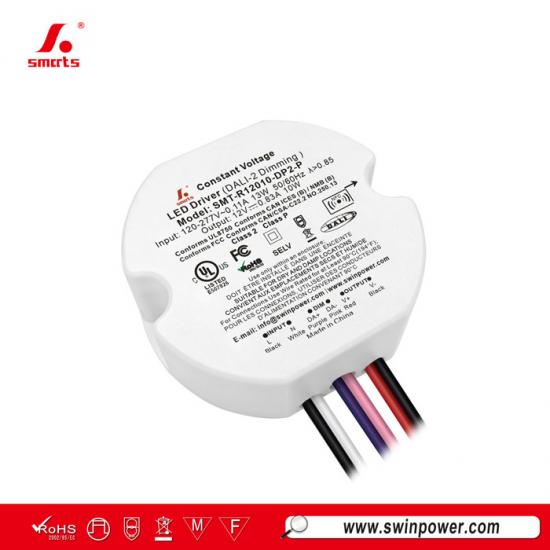

مصدر طاقة مشغّل LED بجهد ثابت قابل للتعتيم DALI-2 ذو شكل دائري لإضاءة LED
هذا مصدر طاقة LED قابل للتعتيم DALI-2 يتميز بهيكل بلاستيكي دائري مدمج ويوفر أداءً ممتازًا مقاومًا للماء، مع توافقه مع معايير السلامة العالمية للإضاءة. يتميز بسهولة وسرعة التركيب، مما يجعله مثاليًا لمشاريع الإضاءة الذكية الداخلية، ويأتي مع ضمان لمدة 7 سنوات.
المواصفات
| الطراز | SMT-R12015-DP2-P | SMT-R24015-DP2-P | SMT-R48015-DP2-P | |
| الشهادة | UL قيد الانتظار / CE / UKCA / SELV / ROHS / REACH | |||
| الخرج | جهد التيار المستمر المقنن | 12V | 24V | 48V |
| سماحية الجهد | ±3% | ±2% | ±2% | |
| تنظيم الحمل | ±2% | ±1% | ±1% | |
| تنظيم الجهد | ±0.5% | |||
| التيار المقنن | 1.25A | 0.625A | 0.313A | |
| القدرة المقننة | 15W | |||
| تجاوز الجهد | 8% | 5% | 5% | |
| الإدخال | نطاق الجهد | 220-240VAC(EU) & 120-277VAC(US) | ||
| نطاق التردد | 47 - 63 هرتز | |||
| معامل القدرة @ الحمل الكامل | 0.98@120VAC 0.91@230VAC 0.83@277VAC | |||
| التشوه التوافقي الكلي (النموذجي) @ الحمل الكامل | ≤8%@120VAC ≤20%@230VAC ≤20%@277VAC | |||
| الكفاءة @ الحمل الكامل | 79%@120VAC 81.1%@230VAC 81%@277VAC |
82.4%@120VAC 84.1%@230VAC 83.9%@277VAC |
82.5%@120VAC 84.5%@230VAC 84%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | 0.18A | |||
| تيار الاندفاع (النموذجي) | 1.4A، 2 2.4us @50%Ipeak 120VAC 2.24A، 24us @50%Ipeak 230VAC 2.36A، 25.2us @50%Ipeak 277VAC |
|||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | إيقاف جهد الخرج، ويستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | ||
| الحمل الزائد | 105%~110% وضع التقطع، ويستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 50°C ±5°C، يتم إيقاف تشغيل الخرج. | |||
| البيئة | درجة حرارة التشغيل | -40~+50℃ (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة التشغيل | 20 - 90%RH بدون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40 - +80℃، 10 - 95% RH بدون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 2G، 10 دقائق/دورة، محاور X Y Z لمدة 72 دقيقة لكل منها | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1؛ EN61347-2-13 UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
||
| جهد التحمل | I/P-O/P:3.75KVAC (الاتحاد الأوروبي) I/P-O/P: 1.88KVAC (الولايات المتحدة) |
|||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| حصانة التوافق الكهرومغناطيسي | EN61547؛ EN61000-4-2,3,4,5,6,11 لا تطلب FCC/ICES إجراء هذا الاختبار. |
|||
| انبعاثات التوافق الكهرومغناطيسي | EN55015؛ EN61000-3-2,3 الجزء 15 من لوائح FCC، القسم الفرعي B |
|||
| اختبار حصانة الاندفاع | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | |||
| أخرى | الوزن الصافي | 0.11KG | ||
| الأبعاد | 54*48.2*24.0mm (Φ*W*H) | |||
| التعبئة | 380*290*155mm 100 قطعة/كرتون | |||
| ملاحظات | 1. ما لم يُذكر خلاف ذلك، تُقاس جميع المواصفات عند دخل 230V، والحمل المقنن، ودرجة حرارة محيطة 25℃. 2. الحالات الافتراضية: مستوى جهد الخرج هو المستوى 1. (راجع جدول مستويات تنظيم جهد NFC أدناه) تردد الخرج هو 4KHZ. منحنى التعتيم هو منحنى لوغاريتمي. |
|||
|
|
 |
 |
 |

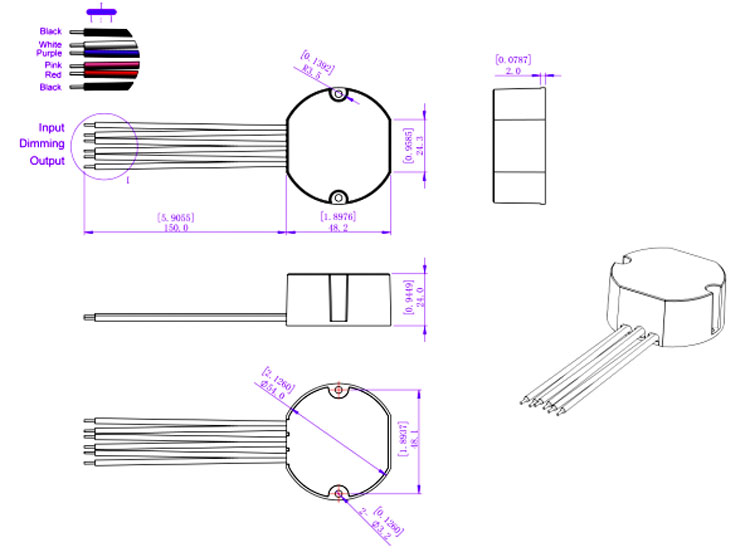

المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع 6KA): |
10A | 55 |
| 13A | 71 | |
| 16 أمبير | 88 | |
| 20 أمبير | 110 | |
| 25 أمبير | 138 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | المستوى | عدد مشغلات LED |
| النوع C (سعة القطع السعة: 6 كيلو أمبير) |
10 أمبير | 43 |
| 13 أمبير | 56 | |
| 16 أمبير | 69 | |
| 20 أمبير | 86 | |
| 25 أمبير | 108 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | المستوى | عدد مشغلات LED |
| النوع C (سعة القطع السعة: 6 كيلو أمبير) |
10 أمبير | 152 |
| 13 أمبير | 197 | |
| 16 أمبير | 243 | |
| 20 أمبير | 304 | |
| 25 أمبير | 380 | |
ملاحظة：
1. يوصى بأن تكون الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C مبنية على أساس أن درجة الحرارة المحيطة القصوى هي 50 °C.
2. يجب اختيار القاطع وفقًا للجهد المقنن للإدخال، والتيار المقنن للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقياس الأسلاك الأمريكي | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود(L)، أبيض(N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر(V+)، أسود(V-) |
| سلك إلكتروني للتعتيم | 1015 2*22 AWG 0.326mm2\أرجواني(DIM+)، وردي(DIM-) |
عملية التعتيم
مخطط توصيل لمُعتم DALI:
مخطط توصيل لنظام DALI:
وظيفة NFC
 |
 |
 |
 |
|
تطبيق ProNFC |
أجهزة NFC المحمولة باليد |
تنزيل IOS |
تنزيل Android |
ضبط جهد الخرج بشكل طفيف عبر NFC
يمكن قراءة وكتابة جهد الخرج بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC محمول باليد (جهاز قراءة وكتابة NFC: NFC-RW)
عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
| مستوى تنظيم جهد NFC | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
تعيين العنوان بسهولة عبر NFC
يمكن قراءة العنوان وكتابته باستخدام هاتف محمول مزود بتطبيق Set NFC أو جهاز NFC محمول باليد (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
