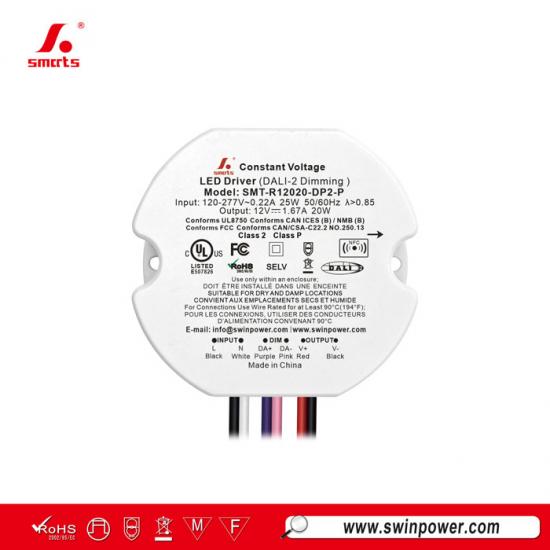

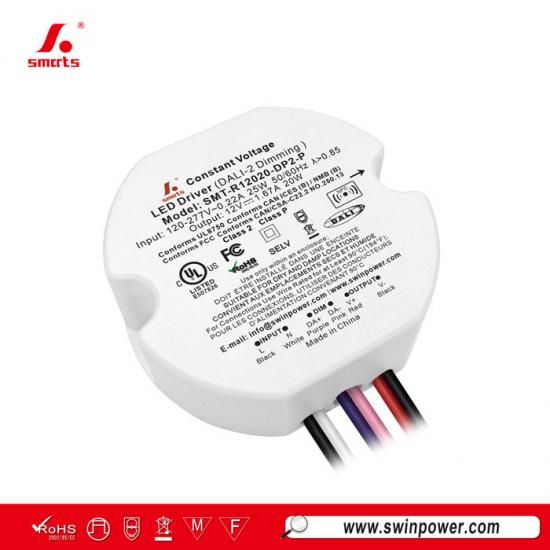

شكل دائري، مشغل LED بجهد ثابت DALI-2 بقدرة 20 واط قابل للتعتيم 12 فولت/24 فولت لإضاءة LED
هذا DALI-2 مزود طاقة LED بجهد ثابت قابل للتعتيم ي تميز بمقاومة ممتازة للماء ويوفر تعتيماً سلساً ومستقراً وخالياً من الوميض ضمن نطاق 0.1%–100%. يأتي مع ضمان استثنائي لمدة 7 سنوات.
المواصفات
| الطراز | SMT-R12020-DP2-P | SMT-R24020-DP2-P | SMT-R48020-DP2-P | |
| الشهادة | UL قيد الانتظار / CE / UKCA / SELV / ROHS / REACH | |||
| الخرج | جهد التيار المستمر المقنن | 12 فولت | 24 فولت | 48 فولت |
| سماحية الجهد | ±3% | ±2% | ±2% | |
| تنظيم الحمل | ±2% | ±1% | ±1% | |
| تنظيم الجهد | ±0.5% | |||
| التيار المقنن | 1.67A | 0.83A | 0.42A | |
| القدرة المقننة | 20W | |||
| التجاوز | 10% | 5% | 5% | |
| الدخل | نطاق الجهد | 220-240VAC (الاتحاد الأوروبي) & 120-277VAC (الولايات المتحدة) | ||
| نطاق التردد | 47 - 63Hz | |||
| معامل القدرة عند الحمل الكامل | 0.97@120VAC 0.92@230VAC 0.84@277VAC | |||
| إجمالي التشوه التوافقي (النموذجي) عند الحمل الكامل | ≤10%@120VAC ≤12%@230VAC ≤15%@277VAC | |||
| الكفاءة عند الحمل الكامل | 82%@120VAC 82.5%@230VAC 82%@277VAC |
85.5%@120VAC 86%@230VAC 85.5%@277VAC |
86%@120VAC 86%@230VAC 85%@277VAC |
|
| تيار متردد (الحد الأقصى) | 0.22A | |||
| تيار الاندفاع (النموذجي) | 2.28A، 35us @50%Ipeak 120VAC 3.92A، 50us @50%Ipeak 230VAC 4.68A، 40us @50%Ipeak 277VAC |
|||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | إيقاف جهد الخرج، ويستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | ||
| الحمل الزائد | 105%~110% وضع التقطّع، ويستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 50 °C ±5 °C، يتم إيقاف الخرج. | |||
| البيئة | درجة حرارة التشغيل | -40~+50℃ (انظر منحنى التخفيض أدناه) | ||
| رطوبة التشغيل | 20 - 90%RH غير متكثفة | |||
| درجة حرارة التخزين، الرطوبة | -40 - +80℃، 10 - 95% RH غير متكثفة | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 2G لمدة 10 دقائق/دورة، محاور X وY وZ لمدة 72 دقيقة لكل محور | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1؛ EN61347-2-13 UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
||
| جهد التحمل | I/P-O/P: 3.75KVAC (EU) I/P-O/P: 1.88KVAC (US) |
|||
| مقاومة العزل | I/P-O/P: 100MΩ / 500VDC / 25℃ / 70% RH | |||
| حصانة EMC | EN61547؛ EN61000-4-2,3,4,5,6,11 لا تطلب FCC/ICES هذا الاختبار. |
|||
| انبعاث EMC | EN55015؛ EN61000-3-2,3 FCC الجزء 15 القسم الفرعي B |
|||
| اختبار حصانة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | |||
| أخرى | الوزن الصافي | 0.138KG | ||
| الأبعاد | 69.4*62.9*24.0mm (Φ*W*H) | |||
| التعبئة | 385*290*190mm 80 قطعة/كرتون | |||
| ملاحظات | 1. ما لم يُذكر خلاف ذلك، تُقاس جميع المواصفات عند دخل 230V، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25℃. 2. الحالات الافتراضية: مستوى جهد الخرج هو المستوى 1. (راجع جدول مستويات تنظيم جهد NFC أدناه) تردد الخرج هو 4KHZ. منحنى التعتيم هو منحنى لوغاريتمي. |
|||
|
|
 |
 |
 |
المواصفات الميكانيكية
| عندما يكون جهد الدخل 120Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| عندما يكون جهد الإدخال 230Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع السعة: 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع السعة: 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
ملاحظة：
1. يُوصى بأن تكون الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C مبنية على أساس أن الحد الأقصى لدرجة الحرارة المحيطة هو 50 درجة مئوية.
2. يجب اختيار القاطع وفقًا للجهد المقنن للإدخال، والتيار المقنن للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقياس السلك الأمريكي | |
| سلك الإدخال | 1015 2*18 AWG 0.824 مم²\أسود(L)، أبيض(N) |
| سلك الإخراج | 1015 2*22 AWG 0.326 مم²\أحمر(V+)، أسود(V-) |
| سلك إلكتروني للتعتيم | 1015 2*22 AWG 0.326 مم²\بنفسجي(DIM+)، وردي(DIM-) |
تشغيل التعتيم
مخطط توصيل مخفت DALI:
مخطط توصيل نظام DALI:
وظيفة NFC
 |
 |
 |
 |
|
تطبيق ProNFC |
أجهزة NFC المحمولة |
تنزيل IOS |
تنزيل Android |
ضبط جهد الخرج بشكل طفيف عبر NFC
يمكن قراءة وكتابة جهد الخرج بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC محمول (جهاز قراءة وكتابة NFC: NFC-RW)
عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
| مستوى تنظيم جهد NFC | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
تعيين العنوان بسهولة عبر NFC
يمكن قراءة العنوان وكتابته باستخدام هاتف محمول مزود بتطبيق Set NFC أو جهاز محمول يدوي بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
