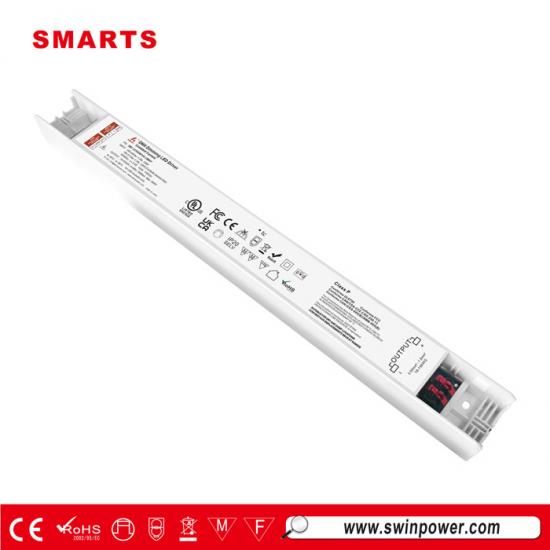

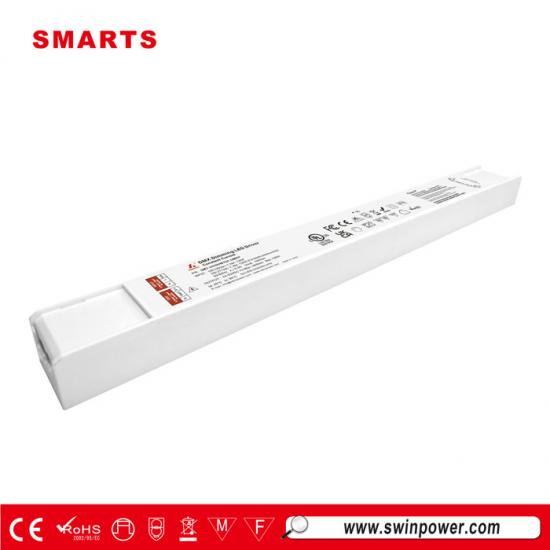

مصدر طاقة لمحرك LED فائق النحافة DMX قابل للتعتيم بتيار ثابت 100 واط 160 مللي أمبير - 1600 مللي أمبير من المصنع
نطاق جهد الإدخال العالمي 100-277 فولت تيار متردد مشغل LED قابل للتعتيم DMXA512 بقوة 100 واط وحدة برمجة ذكية مدمجة بتقنية NFC. يمكن ضبط معلمات الطاقة عبر NFCAPP، وعملية التعتيم سلسة ومستقرة وخالية من الوميض. مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-DI100W160-DMXP-T | SMT-DI100W210-DMXP-T | |
| شهادة | UL/FCC/CE/ClassP/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| الناتج | التيار المقدر | 160 مللي أمبير-1600 مللي أمبير | 210 مللي أمبير-2100 مللي أمبير |
| جهد التيار المستمر | 24 فولت-93 فولت | 12 فولت - 54 فولت | |
| الطاقة المقدرة | 100 واط كحد أقصى | ||
| تحمل الجهد | ±30 مللي أمبير | ||
| جهد عدم التحميل (الحد الأقصى) | 98 فولت كحد أقصى | ||
| تنظيم الخط | أقل من 0.1% | ||
| تنظيم الحمل | أقل من 0.1% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة عند الحمل الكامل | ≤0.95 | ||
| THD(نوعي) عند التحميل الكامل | أقل من 10% | ||
| الكفاءة عند التحميل الكامل | >88.5% عند 120 فولت تيار متردد 60 هرتز >90.5% عند 230 فولت تيار متردد 50 هرتز >90.5% عند 277 فولت تيار متردد 60 هرتز | ||
| الطاقة بدون تحميل (الحد الأقصى) | <3 وات | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| التيار المتردد (الحد الأقصى) | <1.33 أمبير | ||
| تيار الاندفاع (نموذجي) | 29.6 أمبير، 412us@50%Ipeak120V 56.8A، 120us@50%Ipeak230V 68.4A، 580us@50%Ipeak277V | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | |
| التحميل الزائد | ≤120% وضع الفواق أو وضع الطاقة الثابتة، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
إذا كانت درجة الحرارة المحيطة أعلى من 55 ± 5 درجة مئوية، فسيتم تقليل تيار الإخراج إلى 50٪؛
درجة الحرارة المحيطة. أكثر من 45 ± 5 درجة مئوية، تتعافى تلقائيًا بعد انخفاض درجة الحرارة. درجة الحرارة المحيطة أعلى من 75 ± 5 درجة مئوية، سيتم تقليل تيار الإخراج إلى 0٪؛ درجة الحرارة المحيطة. أكثر من 45 ± 5 درجة مئوية، تتعافى تلقائيًا بعد انخفاض درجة الحرارة. |
||
| بيئة | درجة حرارة العمل | -40~+60 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 2 جيجابت لمدة 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منهما على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد (الاتحاد الأوروبي) و I/PO/P:1.8 كيلو فولت تيار متردد (الولايات المتحدة) | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3 (الاتحاد الأوروبي) وFCC الجزء 15، الجزء الفرعي B؛ ANSI C63.4:2014 (الولايات المتحدة) | ||
| مناعة التوافق الكهرومغناطيسي | EN61000-4-2,3,4,5,6,11 EN61547 (الاتحاد الأوروبي) | ||
| موجة البرق | DM:2 كيلو فولت CM:4 كيلو فولت | ||
| معيار اختبار الستروب | IEEE 1789 خالية من الوميض | ||
| الوزن الصافي | 0.43 كجم | ||
| آحرون | البعد | 375.8*34.8*24.1 ملم (الطول*العرض*الارتفاع) | |
| التعبئة والتغليف | 32*24.5*355 50 قطعة/كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
4. تعتيم الدائرة الكهربائية:
ملاحظة: تم عزل دائرة التحكم هذه، لكنها لم تقم بتقييم الفئة 2. يرجى الرجوع إلى دليل التثبيت لتوصيل جهاز التعتيم. تنبيه: يوجد أكثر من مصدر طاقة واحد. تنبيه: وجود العديد من مصادر الطاقة الكهربائية. |
|||
|
|
|
|
|

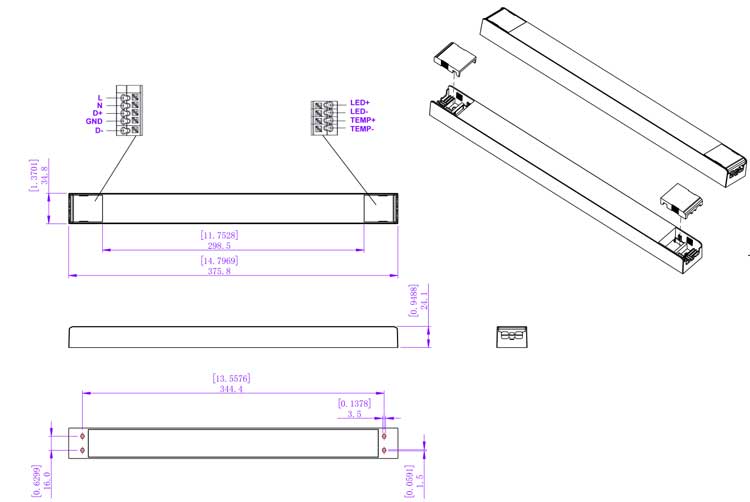

المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 7 |
| 13أ | 9 | |
| 16أ | 11 | |
| 20 أمبير | 14 | |
| 18 | ||
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 14 |
| 13أ | 18 | |
| 16أ | 22 | |
| 20 أمبير | 28 | |
| 25 أمبير | 35 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 17 |
| 13أ | 22 | |
| 16أ | 27 | |
| 20 أمبير | 34 | |
| 25 أمبير | 42 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم] 2. [نهاية] يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.

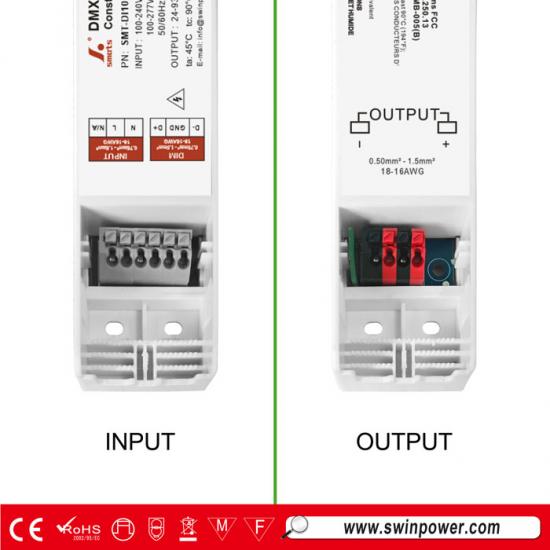

| مقياس سلك كروي | |
| إل دي 100 | |
| سلك الإدخال وسلك التعتيم | أطراف رمادية 5P (0.2 مم²-1.5 مم²/24-16AWG) |
| سلك الإخراج وسلك درجة الحرارة الخارجية | أطراف حمراء/سوداء 4P (0.2 مم²-1.5 مم²/24-16AWG) |
| ملاحظة: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصيحة دافئة س :
1. قطر السلك المقترح: مدخل 0.2 مم 2 -1.5 ملم 2 /AWG24-16.
2. أي طلبات أخرى، يمكننا تخصيصها.
مخطط توصيل التعتيم
ملحوظة :
1. اسم النموذج SMT-DI 100 و XXX -دي ام اكس ص يعني أنه لا يوجد مصدر طاقة مساعد أو تحكم في درجة الحرارة، وبالتالي لا يوجد أسلاك مقابلة لسائق LED.
2. اسم النموذج SMT-DI 100 و XXX -دي ام اكس ص -T يعني أنه لا يوجد مصدر طاقة مساعد ولكن هناك تحكم في درجة الحرارة، وبالتالي فإن برنامج تشغيل LED لا يحتوي على أسلاك طاقة مساعدة.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|

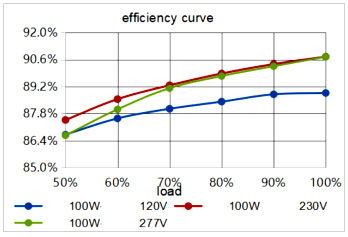

هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |

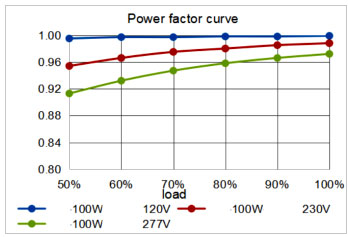

منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
2. يرجى ملاحظة أن ارتفاع درجة حرارة تركيبات LED على مدى فترة طويلة من الزمن سيؤدي إلى ارتفاع قوتها.
لذلك، نوصي بأن يحتفظ مصدر الطاقة بكمية معينة من الحمل لتجنب التحميل الزائد.
المنتجات ذات الصلة
|

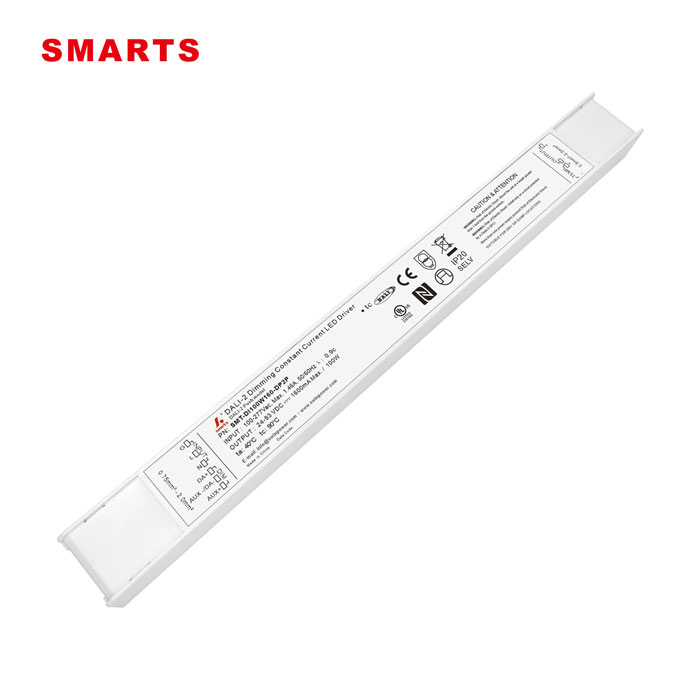

حجم رفيع للغاية مشغل LED DALI-2 وPUSH القابل للتعتيم بقوة 100 واط وضع التشغيل بتيار مستمر، تصميم هيكل بلاستيكي، مقاوم للماء بدرجة IP20، مناسب لمشاريع الإضاءة الداخلية الصغيرة. مع ضمان 7 سنوات.
