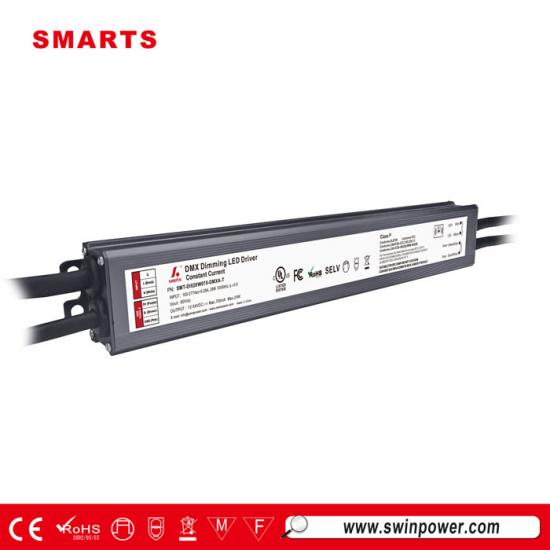

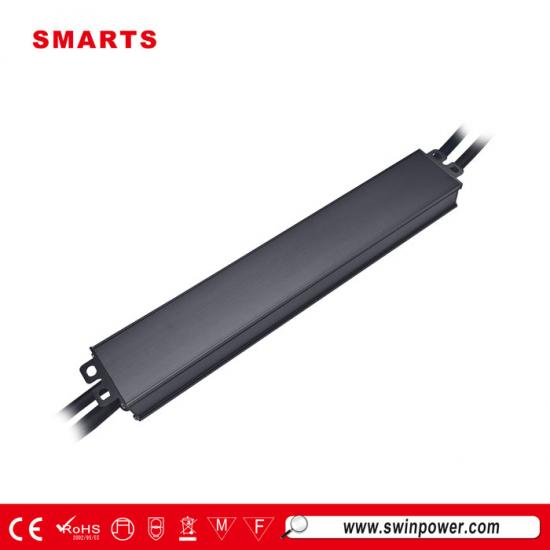

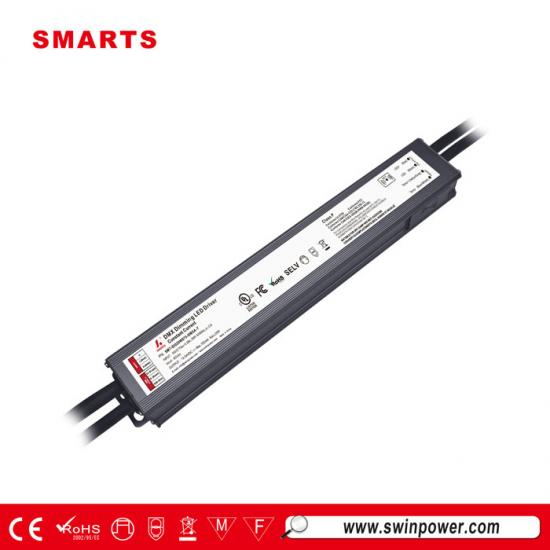

محرك LED خارجي فائق النحافة DMX512 قابل للتعتيم بقوة 20 وات تيار مستمر 70 مللي أمبير - 700 مللي أمبير
مصدر طاقة LED قابل للتعتيم DMX512 نطاق جهد دخل عالمي يتراوح بين ١٠٠ و٢٧٧ فولت تيار متردد. وظيفة معامل القدرة النشط (PFC) مدمجة، وضع تشغيل بتيار مستمر. نطاق تعتيم فائق العمق يتراوح بين ٠.٣ و١٠٠٪. عملية تعتيم سلسة ومستقرة دون أي وميض. مع ضمان لمدة ٧ سنوات.
مواصفة
| نموذج | SMT-DI020W070-DMXA-T | |
| شهادة | UL/FCC/CE/ClassP/Class2/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | |
| الناتج | نطاق الجهد عند التحميل | 12-54 فولت |
| نطاق ضبط تيار الإخراج (loset) | 70-700 مللي أمبير | |
| نطاق ضبط تيار الإخراج بقوة ثابتة | 370-700 مللي أمبير | |
| الطاقة المقدرة | 20 واط (الحد الأقصى) | |
| جهد الخرج بدون تحميل | 60 فولت (الحد الأقصى) | |
| التسامح الحالي | 700 مللي أمبير ± 5% | |
| إجمالي تموج التيار الناتج | 20 مللي أمبير (آيماكس) | |
| تجاوز بدء التشغيل الحالي | 9%(الحد الأقصى) | |
| تنظيم الخط | أقل من 0.5% | |
| تنظيم الحمل | أقل من 0.5% | |
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| الطاقة الاحتياطية | ≤0.5 واط | |
| معامل القدرة (نموذجي) عند الحمل الكامل | 0.99@120 فولت تيار متردد 0.97@230 فولت تيار متردد 0.93@277 فولت تيار متردد | |
| THD(نوعي) عند التحميل الكامل | <10% عند 100-277 فولت تيار متردد | |
| الكفاءة (النموذجية) عند الحمل الكامل | 82% عند 120 فولت تيار متردد 82% عند 230 فولت تيار متردد 82% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | <0.3 أمبير عند 120 فولت تيار متردد <0.22 أمبير عند 230 فولت تيار متردد <0.15 أمبير عند 277 فولت تيار متردد | |
| طاقة الاستعداد | ≤0.5 واط | |
| تيار الاندفاع (نموذجي) | 17.5 أمبير، 50%، 29.1 ميكروثانية عند 120 فولت تيار متردد؛ 33.6 أمبير، 50%، 864 ميكروثانية عند 277 فولت تيار متردد؛ 40.4 أمبير، 50%، 26 ميكروثانية عند 277 فولت تيار متردد | |
| تيار التسرب | <0.5 مللي أمبير | |
| حماية | ماس كهربائي | وضع التيار المستمر، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
| التحميل الزائد | ≥110% وضع التيار المستمر، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجات مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. درجة الحرارة المحيطة أعلى من 75 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. |
|
| بيئة | درجة حرارة العمل. | -40~+50 درجة مئوية (انظر منحنى خفض التصنيف أدناه) |
| رطوبة العمل | 20 - 90% رطوبة نسبية غير متكثفة | |
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز 10~500 هرتز، 5 جيجا هرتز 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول المحاور X وY وZ | 10~500 هرتز، 5 جيجا هرتز، 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛EN61347-1 |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد I/P-FG:1.5 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | |
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | |
| مناعة التوافق الكهرومغناطيسي | IEC/EN61000-4-2,3,4,5,6,8,11; إن/EN61547 | |
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3 FCC الجزء 15 الجزء الفرعي B؛ ANSI C63.4:2014 | |
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | |
| آحرون | الوزن الصافي | 0.385 كجم |
| البعد | 238*38.5*23.6 مم (الطول*العرض*الارتفاع) | |
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 100 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |
| 2. الحالات الافتراضية: | ||
| إعداد التيار الخارجي هو القيمة القصوى. | ||
| منحنى التعتيم هو منحنى لوغاريتمي. | ||
| ٣. يُعتبر مصدر الطاقة مُكوّنًا سيتم تشغيله مع المعدات النهائية. ونظرًا لتأثر أداء التوافق الكهرومغناطيسي (EMC) بالتركيب الكامل، يجب على مُصنّعي المعدات النهائية استيفاء توجيه التوافق الكهرومغناطيسي (EMC) عند التركيب الكامل. | ||
| 4. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | ||
|
|
|
|
|

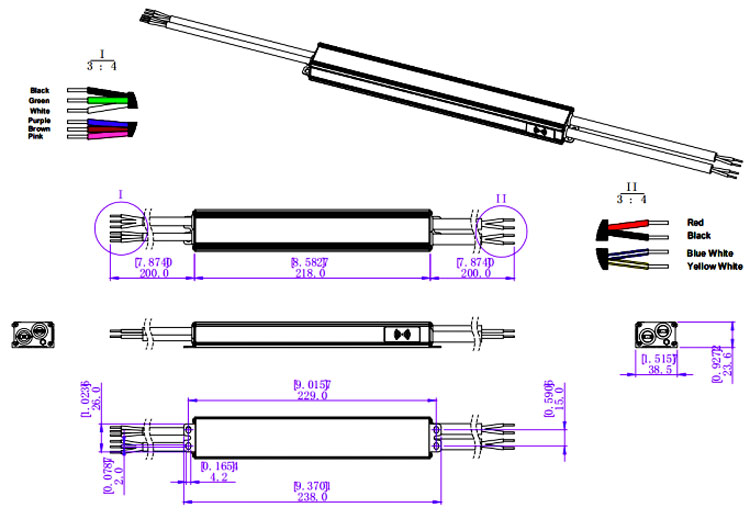

المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 20 |
| 13أ | 26 | |
| 16أ | 32 | |
| 20 أمبير | 40 | |
| 25 أمبير | 50 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 27 |
| 13أ | 35 | |
| 16أ | 44 | |
| 20 أمبير | 55 | |
| 25 أمبير | 69 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 40 |
| 13أ | 52 | |
| 16أ | 64 | |
| 20 أمبير | 81 | |
| 25 أمبير | 91 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس الأسلاك الأمريكي | |
| LN20 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| سلك الإخراج | V+(أحمر) V-(أسود)(2*18AWG) |
| سلك التعتيم | أرجواني (DMX+) وردي (GND) بني (DMX-) (3*18AWG) |
| سلك درجة الحرارة الخارجية | رمادي أصفر (TEMP+) أبيض أزرق (TEMP-) (2*18AWG) |
| يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
مخطط توصيل التعتيم
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|
هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |
منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
٢. يجب اختيار تيار خرج مُشغِّل LED وفقًا للتيار المُصنَّف للمصباح ودرجة الحرارة المحيطة. عادةً، نوصي بتخصيص مصدر طاقة مُحدَّد.
كمية الحمل اللازمة لتمديد عمر برنامج تشغيل LED.
منحنى تخفيض درجة حرارة المصباح :
[إذا لم يكن هناك قوائم دعم] 1. [نهاية] يوضح هذا الشكل منحنى الحماية عندما يكون الطراز الموصى به لمستشعر درجة حرارة المصباح هو NCP18XH103J03RB(muRata) ومعلمات حماية درجة الحرارة الخارجية على التطبيق
هي الإعدادات الافتراضية للمصنع.
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
إذا لم تكن نماذج الثرمستورات هي NCP18XH103J03RB(muRata)، فيرجى التحقق من المعلمات ذات الصلة بحماية درجة حرارة المصباح على التطبيق.
[إذا لم يكن هناك قوائم دعم]
3.
[نهاية]
إذا لم يتم توصيل مستشعر درجة حرارة المصباح، فيرجى الاحتفاظ بمعلمات قسم حماية درجة حرارة المصباح على التطبيق بشكل افتراضي وإبعاد الكابلات عن الأجسام الحية.
المنتجات ذات الصلة
|

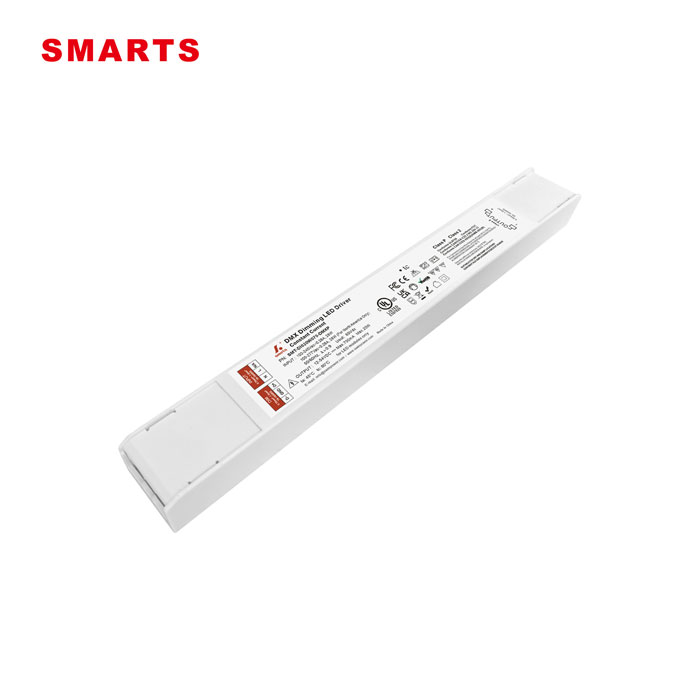

هذا السكن البلاستيكي مصدر طاقة LED قابل للتعتيم DMX512 بقوة 20 واط يتميز بتصميم فائق النحافة، ومقاوم للماء حتى IP20. مناسب لمشاريع الإضاءة الداخلية الصغيرة. ضمان لمدة 7 سنوات.
