مصدر طاقة LED ثابت تيار DMX512 قابل للتعتيم 40 وات 70 مللي أمبير - 700 مللي أمبير، غلاف بلاستيكي مدرج في قائمة UL

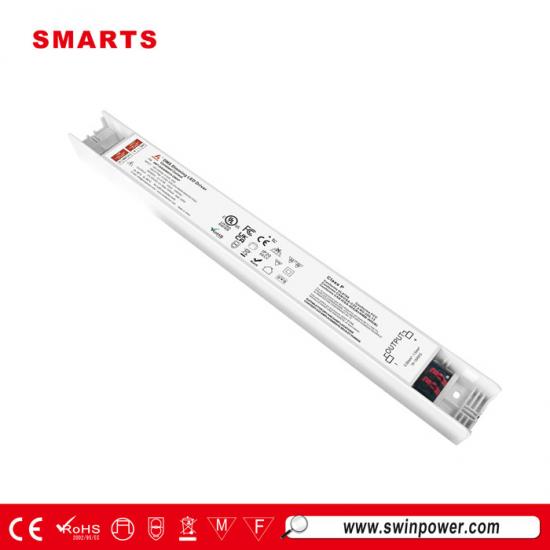

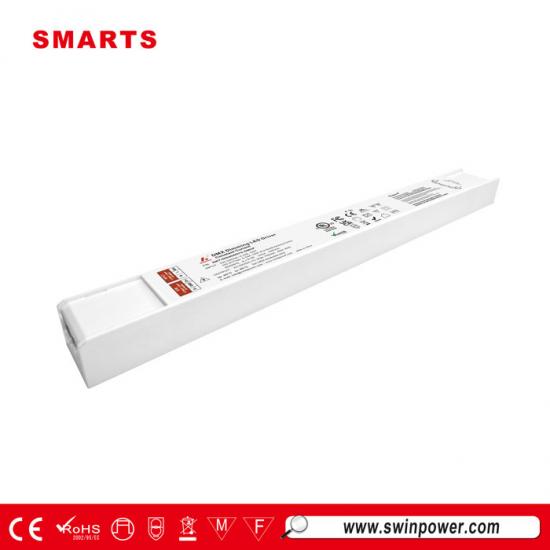

حجم رفيع للغاية مصدر طاقة LED قابل للتعتيم DMX512 وضع تشغيل تيار مستمر، وظيفة معامل القدرة النشط (PFC) مدمجة، كفاءة تشغيل تصل إلى 81%. تصميم هيكل بلاستيكي، تبديد جيد للحرارة، تركيب سهل وسريع، مناسب للتركيب والاستخدام الداخلي في المساحات الصغيرة. مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-DI040W070-DMXP-T | SMT-DI040W140-DMXP-T | |
| شهادة | UL/FCC/CE/ClassP/Class2/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| الناتج | التيار المقدر | 70 مللي أمبير-700 مللي أمبير | 140 مللي أمبير-1400 مللي أمبير |
| جهد التيار المستمر | 24 فولت-93 فولت | 12 فولت - 54 فولت | |
| الطاقة المقدرة | 40 واط كحد أقصى | ||
| تحمل الجهد | ±30 مللي أمبير | ||
| جهد عدم التحميل | 98 فولت كحد أقصى | 60 فولت كحد أقصى | |
| تنظيم الخط | أقل من 0.1% | ||
| تنظيم الحمل | أقل من 0.1% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة عند الحمل الكامل | ≥0.95 | ||
| THD(نوعي) عند التحميل الكامل | أقل من 10% | ||
| الكفاءة عند التحميل الكامل | >85.5% عند 120 فولت تيار متردد 60 هرتز >86.5% عند 230 فولت تيار متردد 50 هرتز >86.5% عند 277 فولت تيار متردد 60 هرتز | ||
| الطاقة بدون تحميل (الحد الأقصى) | ≤1.5 واط | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| التيار المتردد (الحد الأقصى) | <0.56 أمبير | ||
| تيار الاندفاع (نموذجي) | 28.8A، 256us@50%Ipeak@120V 55.2A، 130us@50%Ipeak@230V 66.5A، 259us@50%Ipeak@277V | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | |
| التحميل الزائد | وضع انقطاع الطاقة أو الطاقة المستمرة، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة. أكثر من 55 ± 5 درجة مئوية، سيتم تقليل تيار الإخراج إلى 50٪؛
درجة الحرارة المحيطة. أكثر من 45 ± 5 درجة مئوية، تتعافى تلقائيًا بعد انخفاض درجة الحرارة. درجة الحرارة المحيطة. أكثر من 75 ± 5 درجة مئوية، سيتم تقليل تيار الإخراج إلى 0٪؛ درجة الحرارة المحيطة. أكثر من 45 ± 5 درجة مئوية، تتعافى تلقائيًا بعد انخفاض درجة الحرارة. |
||
| بيئة | درجة حرارة العمل | -40~+60 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 2 جيجابت لمدة 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منهما على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد (الاتحاد الأوروبي) و I/PO/P:1.8 كيلو فولت تيار متردد (الولايات المتحدة) | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3(الاتحاد الأوروبي) وFCC الجزء 15، الجزء الفرعي ب؛ ANSI C63.4:2014 (الولايات المتحدة) | ||
| مناعة التوافق الكهرومغناطيسي | IEC/EN61000-4-2,3,4,5,6,8,11; إن/EN61547(الاتحاد الأوروبي) | ||
| مزود الطاقة | معيار اختبار الستروب | IEEE 1789 خالية من الوميض | |
| موجة البرق | خط إلى خط: 2 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.32 كجم | |
| البعد | 324.7*34.8*24.1 ملم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 36*26*327 50 قطعة / كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
4. تعتيم الدائرة الكهربائية:
ملاحظة: تم عزل دائرة التحكم هذه، لكنها لم تقم بتقييم الفئة 2. يرجى الرجوع إلى دليل التثبيت لتوصيل جهاز التعتيم. تنبيه: يوجد أكثر من مصدر طاقة واحد. تنبيه: وجود العديد من مصادر الطاقة الكهربائية. |
|||
|
|
|
|
|
المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 17 |
| 13أ | 23 | |
| 16أ | 28 | |
| 20 أمبير | 35 | |
| 25 أمبير | 44 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 33 |
| 13أ | 43 | |
| 16أ | 53 | |
| 20 أمبير | 66 | |
| 25 أمبير | 83 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 40 |
| 13أ | 52 | |
| 16أ | 64 | |
| 20 أمبير | 80 | |
| 25 أمبير | 100 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم] 2. [نهاية] يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس سلك كروي | |
| LD30 | |

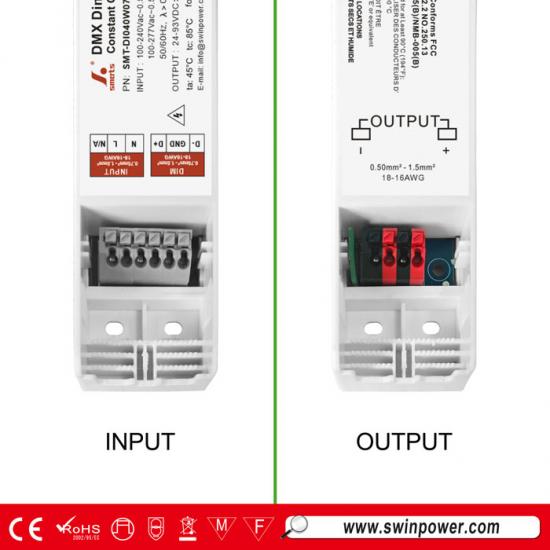

| سلك الإدخال وسلك التعتيم | أطراف رمادية 5P (0.2 مم²-1.5 مم²/24-16AWG) |
| سلك الإخراج وسلك درجة الحرارة الخارجية | أطراف حمراء/سوداء 4P (0.2 مم²-1.5 مم²/24-16AWG) |
| ملاحظة: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصيحة دافئة س :
1. قطر السلك المقترح: مدخل 0.2 مم 2 -1.5 ملم 2 /AWG24-16.
2. أي طلبات أخرى، يمكننا تخصيصها.
مخطط توصيل التعتيم
ملحوظة :
1. اسم الطراز SMT-DI0 4 0 واط XXX -دي ام اكس ص يعني أنه لا يوجد مصدر طاقة مساعد أو تحكم في درجة الحرارة، وبالتالي لا يوجد أسلاك مقابلة لسائق LED.
2. اسم الطراز SMT-DI0 4 0 واط XXX -دي ام اكس ص -T يعني أنه لا يوجد مصدر طاقة مساعد ولكن هناك تحكم في درجة الحرارة، وبالتالي فإن برنامج تشغيل LED لا يحتوي على أسلاك طاقة مساعدة.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|
هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |
منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
2. يرجى ملاحظة أن ارتفاع درجة حرارة تركيبات LED على مدى فترة طويلة من الزمن سيؤدي إلى ارتفاع قوتها.
لذلك، نوصي بأن يحتفظ مصدر الطاقة بكمية معينة من الحمل لتجنب التحميل الزائد.
المنتجات ذات الصلة
|

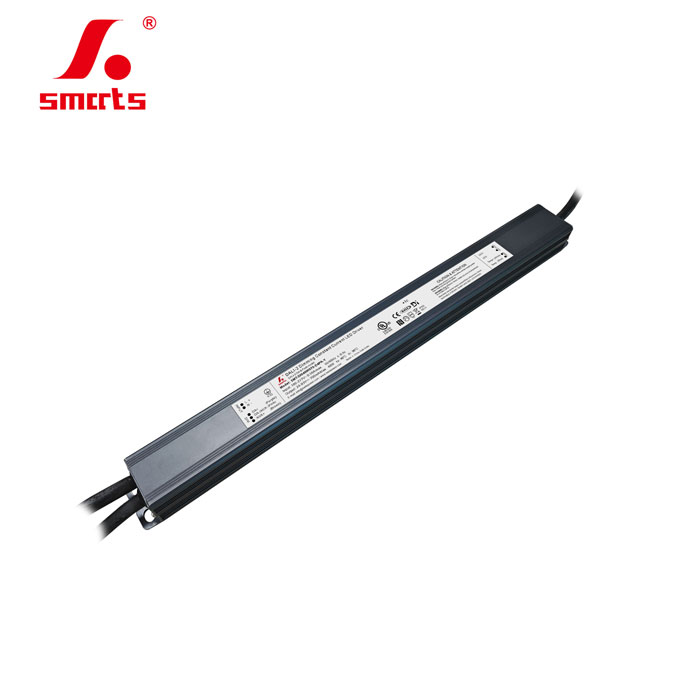

دالي-2 و بوش D4i محرك LED قابل للتعتيم 40 واط تصميم هيكل من الألومنيوم، مقاوم للماء بدرجة IP67، يتميز بتبديد جيد للحرارة، ومقاوم فعال للماء والغبار، ووحدة برمجة ذكية مدمجة بتقنية NFC، مما يضمن تعتيمًا سلسًا وثابتًا دون أي وميض. مع ضمان لمدة 7 سنوات.
