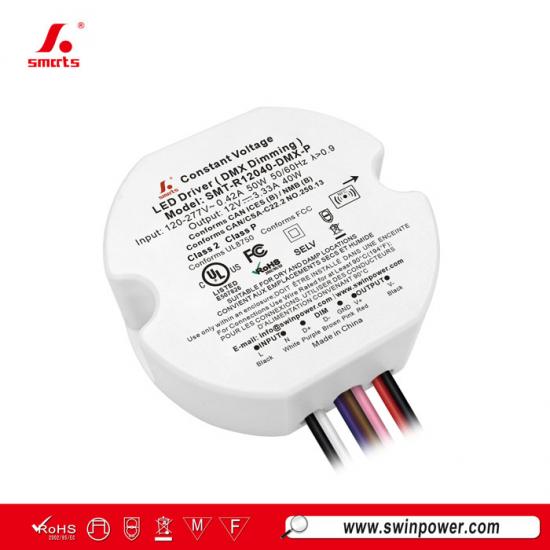

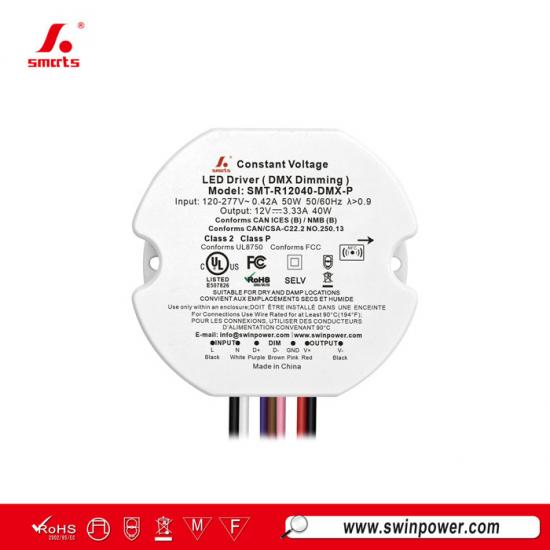

مصدر طاقة LED دائري الشكل قابل للتعتيم بتقنية DMX، يعمل بجهد 120-277 فولت تيار متردد، بقدرة 36 و40 وات، للاستخدام الداخلي.
القوة الذكية36 واط / 40 واطمزود طاقة LED قابل للتعتيميتميز بتصميم صغير الحجم لتركيب سريع وسهل، مما يجعله مثاليًا لمشاريع إضاءة LED الداخلية في المساحات الضيقة. يوفر تعتيمًا سلسًا وثابتًا وخاليًا من الوميض. مدعوم بضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-R12036-DMX-P | SMT-R24040-DMX-P | |
| شهادة | UL قيد الانتظار / CE / UKCA / SELV / RoHS / REACH | ||
| الناتج | جهد التيار المستمر المقنن | 12 فولت | 24 فولت |
| تحمل الجهد | ±3% | ±2% | |
| تنظيم الأحمال | ±2% | ±1% | |
| تنظيم الجهد | ±0.5% | ||
| التيار المقنن | 3أ | 1.67 أمبير | |
| القدرة المقدرة | 36 واط | 40 واط | |
| تجاوز | 10% | 5% | |
| مدخل | نطاق الجهد | 220-240 فولت تيار متردد (الاتحاد الأوروبي) و 120-277 فولت تيار متردد (الولايات المتحدة) | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة عند الحمل الكامل | >0.9 | ||
| THD(Ty.) عند الحمل الكامل | ≤8% عند 120 فولت تيار متردد ≤10% عند 230 فولت تيار متردد ≤12% عند 277 فولت تيار متردد | ||
| الكفاءة عند الحمل الكامل | 79% عند 120 فولت تيار متردد 80.5% عند 230 فولت تيار متردد 80.5% عند 277 فولت تيار متردد |
83.5% عند 120 فولت تيار متردد 85% عند 230 فولت تيار متردد 85% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 0.42 أمبير | ||
| تيار البدء (النموذجي) | 1.96 أمبير، 54 ميكروثانية عند 50% من ذروة التيار عند 120 فولت تيار متردد؛ 3.61 أمبير، 54 ميكروثانية عند 50% من ذروة التيار عند 230 فولت تيار متردد 4.46 أمبير، 54 ميكروثانية عند 50% من ذروة التيار 277 فولت تيار متردد |
||
| تيار التسريب | |||
| حماية | قصر الدائرة | يتم إيقاف تشغيل جهد الخرج، ويعود إلى وضعه الطبيعي تلقائيًا بعد إزالة حالة العطل. | |
| زيادة الحمل | وضع التعثر بنسبة 105%~110%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | ||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 50 درجة مئوية ±5 درجة مئوية، يتم إيقاف تشغيل الإخراج. | ||
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | ||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10 ~ 500 هرتز، 2G، 10 دقائق/دورة، محور X Y Z، 72 دقيقة لكل محور | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1؛ EN61347-2-13 UL8750؛ CAN/CSA-C22.2 رقم 250.13 |
|
| تحمل الجهد | I/PO/P:3.75KVAC (الاتحاد الأوروبي) I/PO/P: 1.88KVAC (الولايات المتحدة) |
||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| مناعة EMC | EN61547؛ EN61000-4-2،3،4،5،6،11 لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. |
||
| انبعاثات التوافق الكهرومغناطيسي | EN55015؛ EN61000-3-2,3 الجزء 15 من لجنة الاتصالات الفيدرالية، الجزء الفرعي ب |
||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة المتردد: الوضع التفاضلي 2 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.193 كجم | |
| الأبعاد | 74.4 × 66.4 × 24.0 مم (القطر × العرض × الارتفاع) | ||
| التعبئة والتغليف | 385*290*190 مم، 80 قطعة/كرتونة | ||
| ملحوظات | 1. Unless otherwise specified, all specifications are measured at 230V input, rated load, and 25℃ ambient temperature. 2. Default states: Output voltage level is level 1. (see below NFC voltage regulation level table) Output frequency is 4KHZ. The dimming curve is a logarithmic curve. |
||
|
|
 |
 |
 |

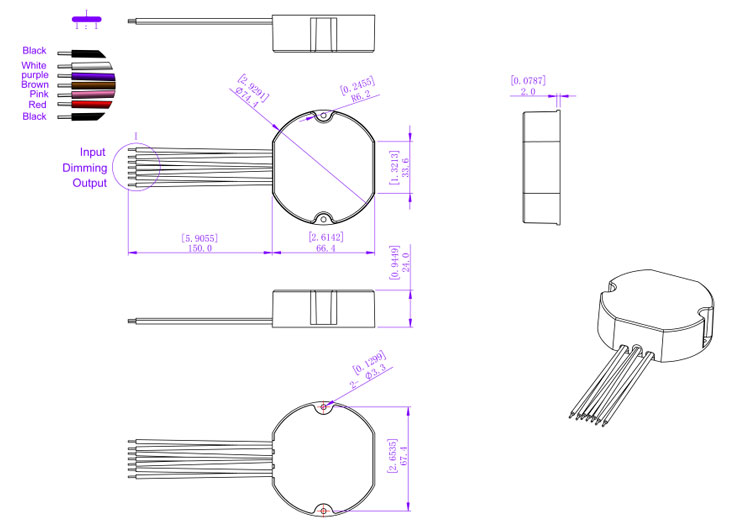

Mechanical Specification
| When the input voltage is 120Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| When the input voltage is 230Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 87 | |
| 25A | 109 | |
| When the input voltage is 277Vac, the number of LED Driver matched by circuit breakers is as follows: | ||
| MCB Type | Level | The number of LED Driver |
| C type(breaking capacity:6KA) |
10A | 49 |
| 13A | 64 | |
| 16A | 79 | |
| 20A | 99 | |
| 25A | 124 | |
Note：
1. The above quantities of the led drivers connected on the Type C is recommended base on the maximum ambient temperature is 50 °C.
2. The breaker should be selected according to the input rated voltage, input rated current, ambient temperature, and trip characteristic curve.
| American wire gauge | |
| Input wire | 1015 2*18 AWG 0.824mm2\Black(L),White(N) |
| Output wire | 1015 2*22 AWG 0.326mm2\Red(V+),Black(V-) |
| Dimming electroni wire | 1015 2*22 AWG 0.326mm2\Purple(DIM+),Pink(DIM-) |
Dimming Operation
NFC function
 |
 |
 |
 |
|
ProNFC APP |
NFC Handheld devices |
IOS Download |
Android Download |
Adjust output voltage slightly by NFC
The output voltage can be read and written by a mobile with ProNFC APP or NFC handheld device (NFC read & write device: NFC-RW)
by close to the NFC signal area of the Dimmable LED driver.
| NFC voltage regulation level | ||||||||||
| level 1 | level 2 | level 3 | level 4 | level 5 | level 6 | level 7 | level 8 | level 9 | level 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Set Address easily by NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق Set NFC أو جهاز محمول مزود بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمحرك LED القابل للتعتيم.
