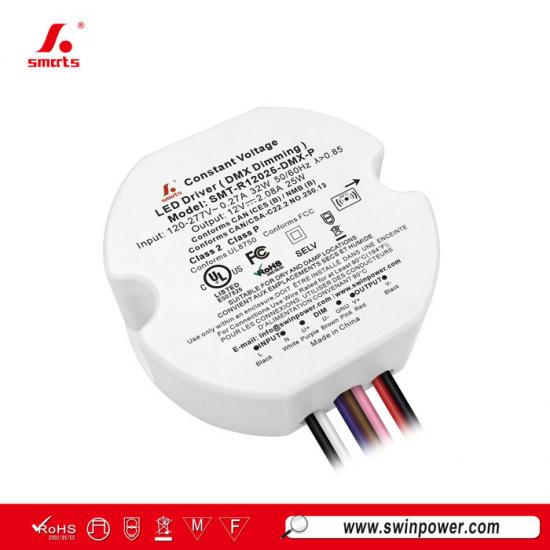

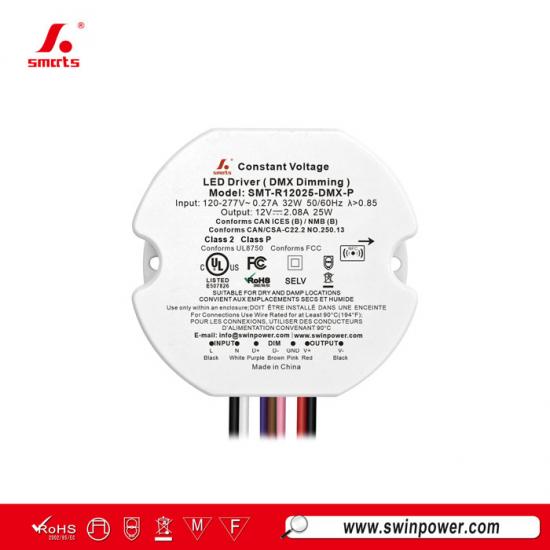

محرك قابل للتعتيم DMX دائري الشكل صغير الحجم بقدرة 25 واط وجهد 12 فولت/24 فولت لإضاءة LED
هذا مزود طاقة LED بقدرة 25 واط قابل للتعتيم عبر DMX يعمل في وضع الجهد الثابت ويتميز بتصحيح معامل القدرة النشط المدمج. يوفر كفاءة تصل إلى 87% ويتضمن عدة وسائل حماية ضد حالات القصر وارتفاع درجة الحرارة والحمل الزائد. يأتي مع ضمان لمدة 7 سنوات.
مواصفات
| الطراز | SMT-R12025-DMX-P | SMT-R24025-DMX-P | SMT-R36025-DMX-P | |
| الشهادة | UL/cUL / CE / UKCA / SELV / ROHS / REACH | |||
| الخرج | جهد التيار المستمر المقنن | 12V | 24V | 48V |
| سماحية الجهد | ±3% | ±2% | ±2% | |
| تنظيم الحمل | ±2% | ±1% | ±1% | |
| تنظيم الجهد | ±0.5% | |||
| التيار المقنن | 2.08A | 1.04A | 0.52A | |
| القدرة المقننة | 25W | |||
| تجاوز الجهد | 10% | 5% | 5% | |
| المدخل | نطاق الجهد | 220-240VAC(EU) & 120-277VAC(US) | ||
| نطاق التردد | 47 - 63 هرتز | |||
| معامل القدرة عند الحمل الكامل | 0.98@120VAC 0.93@230VAC 0.88@277VAC | |||
| التشوه التوافقي الكلي (النموذجي) عند الحمل الكامل | ≤6%@120VAC ≤10%@230VAC ≤13%@277VAC | |||
| الكفاءة عند الحمل الكامل | 81.2%@120VAC 82.4%@230VAC 82%@277VAC |
85.4%@120VAC 86.4%@230VAC 86%@277VAC |
86.5%@120VAC 87%@230VAC 86%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | 0.26A | |||
| تيار الاندفاع (النموذجي) | 2.28A، 35us @50%Ipeak 120VAC 3.92A، 50us @50%Ipeak 230VAC 4.68A، 40us @50%Ipeak 277VAC |
|||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | إيقاف جهد الخرج، ويستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | ||
| الحمل الزائد | وضع التقطع 105%~110%، ويستعيد التشغيل تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 50°C ±5°C، يتم إيقاف الخرج. | |||
| البيئة | درجة حرارة التشغيل | -40~+50℃ (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة التشغيل | 20 - 90%RH بدون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40 - +80℃، 10 - 95% RH بدون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 2G لمدة 10 دقائق/دورة، محاور X Y Z لمدة 72 دقيقة لكل محور | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1؛ EN61347-2-13 UL8750؛ CAN/CSA-C22.2 No.250.13 |
||
| جهد التحمل | I/P-O/P:3.75KVAC (EU) I/P-O/P: 1.88KVAC (US) |
|||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| حصانة التوافق الكهرومغناطيسي | EN61547؛ EN61000-4-2,3,4,5,6,11 لا تطلب FCC/ICES إجراء هذا الاختبار. |
|||
| انبعاثات التوافق الكهرومغناطيسي | EN55015؛ EN61000-3-2,3 FCC الجزء 15 القسم الفرعي B |
|||
| اختبار حصانة الاندفاع | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت | |||
| أخرى | الوزن الصافي | 0.138KG | ||
| الأبعاد | 69.4*62.9*24.0mm (Φ*W*H) | |||
| التغليف | 385*290*190mm 80pcs/CTN | |||
| ملاحظات | 1. ما لم يُذكر خلاف ذلك، يتم قياس جميع المواصفات عند دخل 230V، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25℃. 2. الحالات الافتراضية: مستوى جهد الخرج هو المستوى 1. (انظر جدول مستويات تنظيم جهد NFC أدناه) تردد الخرج هو 4KHZ. منحنى التعتيم هو منحنى لوغاريتمي. |
|||
|
|
 |
 |
 |

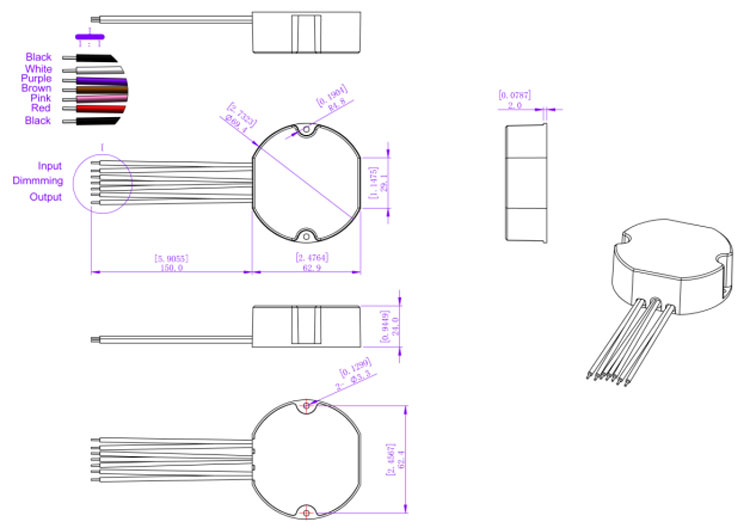

المواصفات الميكانيكية
| عندما يكون جهد الدخل 120Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع 6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| عندما يكون جهد الإدخال 230Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع السعة:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 87 | |
| 25A | 109 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C (قدرة القطع السعة:6KA) |
10A | 49 |
| 13A | 64 | |
| 16A | 79 | |
| 20A | 99 | |
| 25A | 124 | |
ملاحظة：
1. يُوصى بأن تكون الكميات المذكورة أعلاه من مشغلات LED المتصلة على Type C مبنية على أن درجة الحرارة المحيطة القصوى هي 50 °C.
2. يجب اختيار القاطع وفقًا للجهد المقنن للإدخال، والتيار المقنن للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
| مقياس الأسلاك الأمريكي | |
| سلك الإدخال | 1015 2*18 AWG 0.824mm2\أسود(L)، أبيض(N) |
| سلك الإخراج | 1015 2*22 AWG 0.326mm2\أحمر(V+)، أسود(V-) |
| سلك إلكتروني للتعتيم | 1015 2*22 AWG 0.326mm2\أرجواني(DIM+)، وردي(DIM-) |
عملية التعتيم
وظيفة NFC
 |
 |
 |
 |
|
تطبيق ProNFC |
أجهزة NFC المحمولة باليد |
تنزيل IOS |
تنزيل Android |
اضبط جهد الخرج قليلًا بواسطة NFC
يمكن قراءة وكتابة جهد الخرج بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC محمول باليد (جهاز قراءة وكتابة NFC: NFC-RW)
عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
| مستوى تنظيم جهد NFC | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
ضبط العنوان بسهولة عبر NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول باستخدام تطبيق Set NFC أو جهاز محمول بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمشغل LED القابل للتعتيم.
