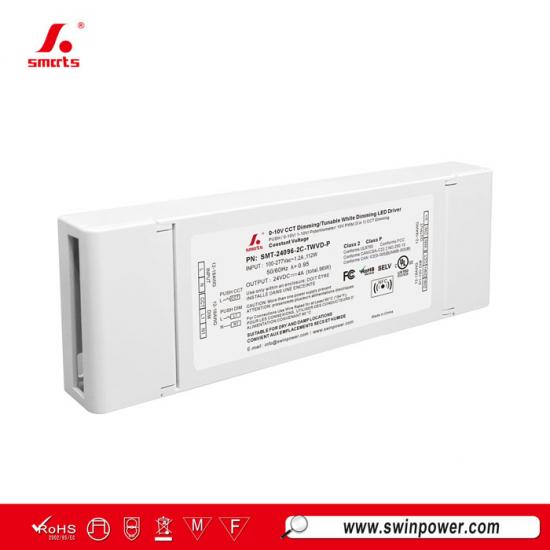

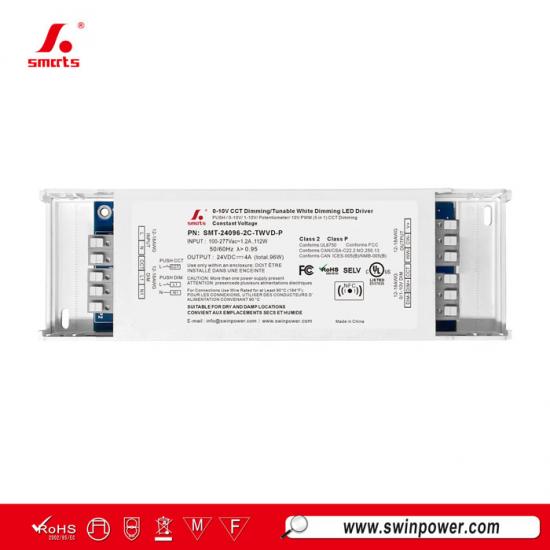

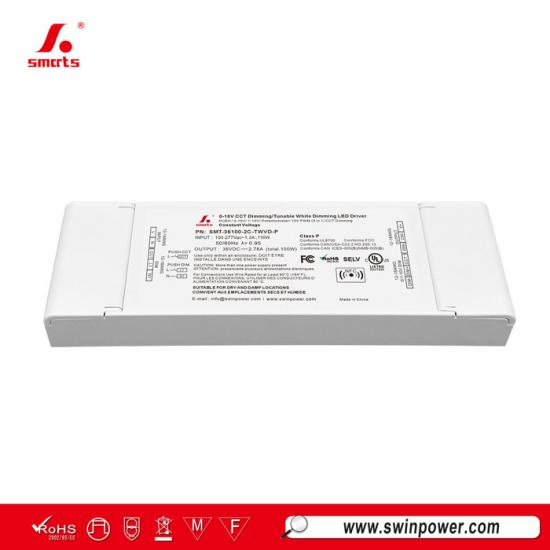

محرك LED قابل للتعتيم بجهد إشارة 0-10 فولت مزدوج 24 فولت 96 واط مع خاصية التعتيم بتقنية PWM
محرك Smartspower الجديد محرك LED قابل للتعتيم 0-10 فولت يتميز بتصميم إشارة مزدوجة. يحتوي على وحدة برمجة ذكية NFC مدمجة، ويتيح ضبطًا دقيقًا لجهد الخرج. نطاق التعتيم سلس ومستقر من 0 إلى 100% دون وميض. يتوافق مع لوائح السلامة العالمية للإضاءة
المواصفات
| الموديل | SMT-24096-2C-TWVD-P | SMT-48096-2C-TWVD-P | |
| شهادة | UL / cUL / FCC / الفئة P / الفئة 2 / SELV / RoHS / REACH | ||
| مخرج | الجهد المقنن | 24 فولت | 48 فولت |
| جهد التيار المستمر | 24-26 فولت قابل للتعديل بواسطة NFC | ضبط الجهد الكهربائي من 48 إلى 50 فولت عبر تقنية NFC | |
| تفاوت الجهد | ±0.5 فولت | ||
| تنظيم الجهد | ≤0.5% | ||
| التيار المقنن | 4.0 أمبير | 2 أمبير | |
| القدرة المقننة | 96 واط | ||
| تنظيم الحمل | ≤1% | ||
| المدخلات | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 50 / 60 هرتز | ||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.95 | ||
| THD(Ty.) عند الحمل الكامل | ≤15% | ||
| الكفاءة عند الحمل الكامل | 88% عند 120 فولت تيار متردد 89% عند 230 فولت تيار متردد 90% عند 277 فولت تيار متردد | ||
| التيار المتردد (الحد الأقصى) | 1.2 أمبير | ||
| تيار البدء (النموذجي) | 28 أمبير، 320 ميكروثانية عند 50%، 120 فولت تيار متردد، 90 أمبير، 76 ميكروثانية عند 50%، 230 فولت تيار متردد، 58 أمبير، 260 ميكروثانية عند 50%، 277 فولت تيار متردد | ||
| تيار التسريب | أقل من 0.5 مللي أمبير | ||
| الحماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | |
| زيادة الحمل | وضع التوقف المؤقت 105%~120%، يستعيد الوضع وضعه تلقائيًا بعد إزالة حالة العطل | ||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجة مئوية، إيقاف تشغيل جهد الخرج، استعادة تلقائية بعد التبريد | ||
| البيئة | درجة حرارة التشغيل | -40 إلى +60 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |
| رطوبة التشغيل | 20-90% رطوبة نسبية بدون تكثف | ||
| درجة حرارة التخزين، الرطوبة | -40 إلى +80 درجة مئوية، 10-95% رطوبة نسبية بدون تكثف | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| الاهتزاز | 10~500 هرتز، 2G لمدة 10 دقائق/دورة واحدة، فترة 60 دقيقة لكل منها على طول المحاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | |
| جهد التحمل | المدخل/المخرج/الطرف: 1.88 كيلو فولت تيار متردد | ||
| مقاومة العزل | المدخل/المخرج/الطرف: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| مناعة التوافق الكهرومغناطيسي | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لعلوم وهندسة الأنظمة هذا الاختبار. | ||
| انبعاثات التوافق الكهرومغناطيسي | لجنة الاتصالات الفيدرالية، الباب 47، الجزء 15، الجزء الفرعي ب: 2020؛ ICES-005 الإصدار 5 | ||
| أخرى | الوزن الصافي | 0.45 كجم | |
| الأبعاد | 220 × 70.5 × 26.5 مم (الطول × العرض × الارتفاع) | ||
| التعبئة | 355*250*170 مم، 10 قطع/كرتونة | ||
| ملاحظات | 1. جميع المعايير غير المذكورة تحديدًا تم قياسها عند مدخل 120 فولت تيار متردد، وحمل مقنن، ودرجة حرارة محيطة 25 درجة مئوية | ||
| 2. في حالة انخفاض جهد الإدخال، يلزم خفض قدرة الخرج لضمان عمر طويل. | |||
|
|
|
|
|
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | المستوى | عدد مشغلات LED |
| النوع C | 10أ | 10 |
| 13أ | 13 | |
| 16أ | 16 | |
| 20 أمبير | 20 | |
| 25 أمبير | 25 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | المستوى | عدد مشغلات LED |
| النوع C | 10أ | ٧ |
| 13أ | 10 | |
| 16أ | ١٢ | |
| 20 أمبير | ١٥ | |
| 25 أمبير | ١٩ | |
ملاحظة ：
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الدخل المقنن، وتيار الدخل المقنن، ودرجة الحرارة المحيطة، وخصائص الفصل
منحنى.
| مقياس الأسلاك الأمريكي | |
| SP9 | |
| أسلاك الإدخال | أطراف DG202 5P |
| أسلاك الإخراج | أطراف DG202 6P |
| ملاحظة: يرجى التأكد من توصيل هذه الأطراف بشكل صحيح، وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف | |
مخطط توصيل التعتيم
■
منحنى خفض القدرة
(
حمل الإخراج
فولت
ثانية
درجة الحرارة
.)
:
1. لإطالة عمرها، يرجى الرجوع إلى منحنى خفض القدرة وخفض القدرة وفقًا لدرجة الحرارة.
2. يجب اختيار تيار الخرج لمحرك LED وفقًا للتيار المقنن للمصباح ودرجة الحرارة المحيطة.
عادةً، نوصي بأن يحتفظ مصدر الطاقة بقدرة معينة من الحمل لإطالة عمر مشغل LED.
وظيفة NFC :
|
|
|
|
اضبط جهد الخرج قليلاً باستخدام NFC:
يمكن قراءة جهد الخرج وكتابته بواسطة هاتف محمول مزود بتطبيق ProNFC أو جهاز محمول مزود بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW)
بالقرب من منطقة إشارة NFC الخاصة بمحرك LED القابل للتعتيم.
| مستوى تنظيم الجهد الكهربائي لتقنية الاتصال قريب المدى | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12 فولت | 12.0 فولت | 12.2 فولت | 12.3 فولت | 12.5 فولت | 12.6 فولت | 12.8 فولت | 13 فولت | 13.1 فولت | 13.3 فولت | 13.5 فولت |
| 24 فولت | 24.0 فولت | 24.2 فولت | 24.4 فولت | 24.7 فولت | 24.9 فولت | 25.1 فولت | 25.3 فولت | 25.6 فولت | 25.8 فولت | 26.0 فولت |
| 48 فولت | 48.0 فولت | 48.2 فولت | 48.4 فولت | 48.7 فولت | 48.9 فولت | 49.1 فولت | 49.3 فولت | 49.6 فولت | 49.8 فولت | 50.0 فولت |
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق Set NFC أو جهاز محمول مزود بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بمصباح LED القابل للتعتيم
مُشغّل.
منتجات ذات صلة
|

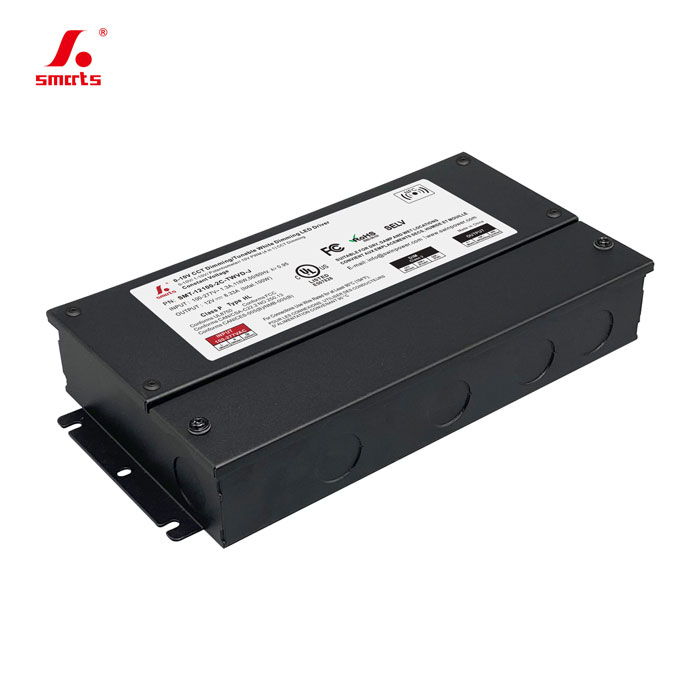

جهد ثابت 96 واط مصدر طاقة LED قابل للتعتيم بإشارة مزدوجة 0-10 فولت يتميز بتصميم متكامل مع صندوق توصيل، وغلاف معدني لتبديد حرارة ممتاز، ويتوافق مع لوائح الإضاءة الآمنة العالمية. ويأتي مع ضمان طويل الأمد لمدة 7 سنوات.
