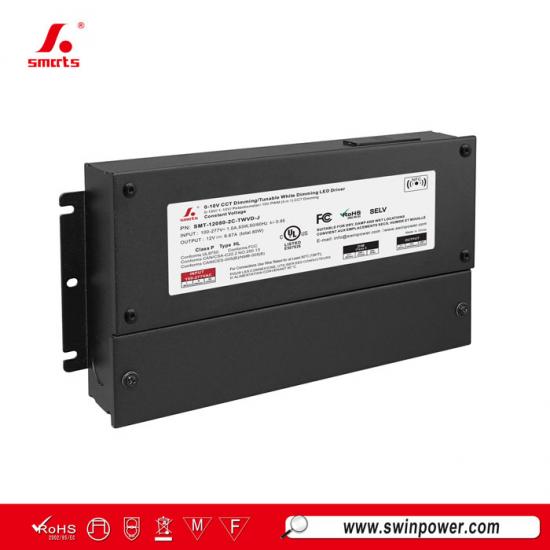

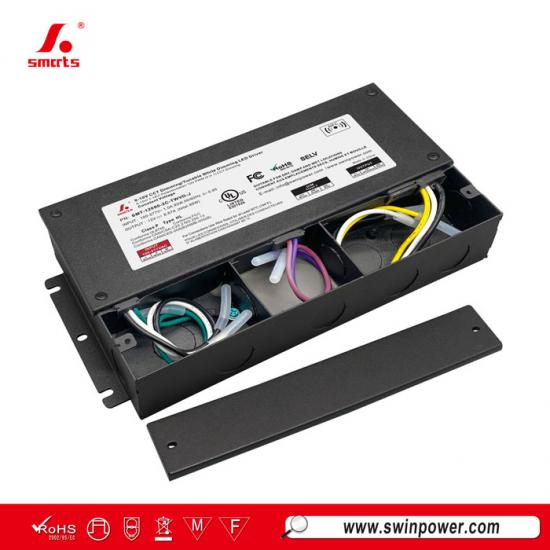

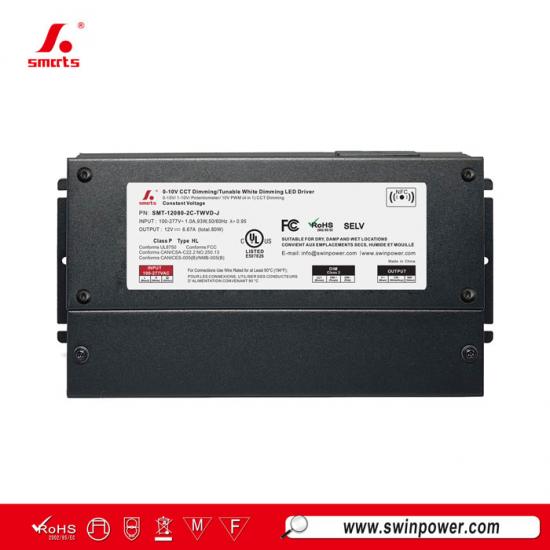

مزود طاقة لمحرك LED لشريط LED بصندوق توصيل مزدوج 0-10 فولت بقدرة 80 وات
سمارتس باور الجديد محرك LED قابل للتعتيم بجهد ثابت 80 واط 0 10 فولت يتميز بمعامل كفاءة طاقة نشط مدمج، مما يحقق كفاءة تصل إلى 91%. يضمن تصميم صندوق التوصيل المدمج تبديدًا ممتازًا للحرارة، ويتوافق مع لوائح السلامة العالمية للإضاءة. يأتي مع ضمان لمدة 7 سنوات.
مواصفة
| نموذج | SMT-12080-2C-TWVD-J | SMT-24080-2C-TWVD-J | SMT-48080-2C-TWVD-J | |
| شهادة | UL / cUL / FCC / ICES-005 / الفئة P / الفئة 2 (24 فولت و48 فولت) / النوع HL / SELV / ROHS / REACH | |||
| الناتج | الجهد المقدر | 12 فولت | 24 فولت | 48 فولت |
| جهد التيار المستمر | 12-13.5 فولت قابل للتعديل بواسطة NFC | 24-26 فولت قابل للتعديل بواسطة NFC | 48-50 فولت قابل للتعديل بواسطة NFC | |
| تحمل الجهد | ±0.5 فولت | ±0.5 فولت | ±0.5 فولت | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤2% | ≤1% | ≤1% | |
| التيار المقدر | 6.67أ | 3.33أ | 1.67 أمبير | |
| الطاقة المقدرة | 80 واط | |||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | ||
| نطاق التردد | 50 / 60 هرتز | |||
| معامل القدرة (نموذجي) عند الحمل الكامل | >0.95 | |||
| THD(نوعي) عند التحميل الكامل | ≤15% | |||
| الكفاءة (النموذجية) عند الحمل الكامل |
87% عند 120فولت 88% عند 230فولت 89% عند 277 فولت تيار متردد |
87% عند 120فولت 88% عند 230فولت 89% عند 277 فولت تيار متردد |
89% عند 120فولت 90% عند 230فولت 91% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1أ | |||
| تيار الاندفاع (نموذجي) | 28 أمبير، 320 ميكروثانية عند 50%120 فولت تيار متردد 90 أمبير، 76 ميكروثانية عند 50%230 فولت تيار متردد 58 أمبير، 260 ميكروثانية عند 50%277 فولت تيار متردد | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ. | ||
| التحميل الزائد | وضع الفواق من 105% إلى 120%، يتعافى تلقائيًا بعد إزالة حالة الخطأ. | |||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجة مئوية لإيقاف تشغيل الجهد الكهربائي، ثم استعادته تلقائيًا بعد التبريد. | |||
| بيئة | درجة حرارة العمل. | -40~+60℃ (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة العمل | 20-95% رطوبة نسبية غير متكثفة | |||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | |||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P:1.88KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC | |||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | |||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES هذا الاختبار. | |||
| انبعاث التوافق الكهرومغناطيسي | قانون اللوائح الفيدرالية (FCC) العنوان 47 الجزء 15 الجزء الفرعي ب: 2020؛ ICES-005 العدد 5 | |||
| آحرون | الوزن الصافي | 1.73 كجم | ||
| البعد | 241*125*42.7 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 305*262*283 مم 20 قطعة/كرتونة | |||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، وحمل مقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |||
| 2. في ظل انخفاض جهد الإدخال، يلزم خفض تصنيف الإخراج لضمان عمر طويل. | ||||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | ||||
|
|
|
|
|

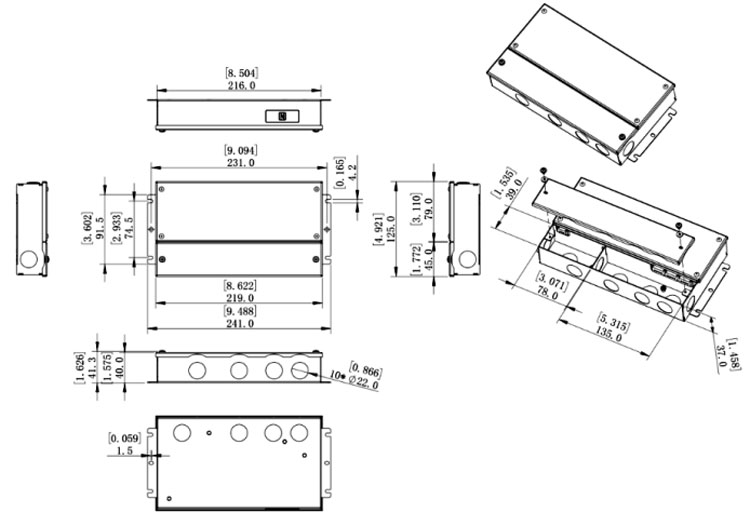

المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 11 |
| 13أ | 15 | |
| 16أ | 19 | |
| 20 أمبير | 23 | |
| 25 أمبير | 29 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 7 |
| 13أ | 10 | |
| 16أ | 12 | |
| 20 أمبير | 15 | |
| 25 أمبير | 19 | |
ملحوظة :
1. يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة 50 درجة مئوية.
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر، ودرجة الحرارة المحيطة، وخصائص الرحلة. منحنى.
| مقياس الأسلاك الأمريكي | |
| 100 دينار أردني | |
| أسلاك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أخضر) 3*18AWG |
| أسلاك الإخراج | أسود (V+) أبيض (V1-) أصفر (V2-) 3*16AWG |
| أسلاك التعتيم | بني (DIM1+) أرجواني (DIM2+) وردي (DIM1-) وردي (DIM2-) 4*18AWG |
| ملاحظة: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف. | |
نصائح دافئة:
1. الحد الأقصى لتيار الحمل الموصى به (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل خرج ١ مم²، الحد الأقصى لتيار الحمل الموصى به (أمبير) = ١ مم² × ١٠ أمبير/مم² = ١٠ أمبير
2. أي طلبات أخرى للكابل، يمكننا تخصيصها.

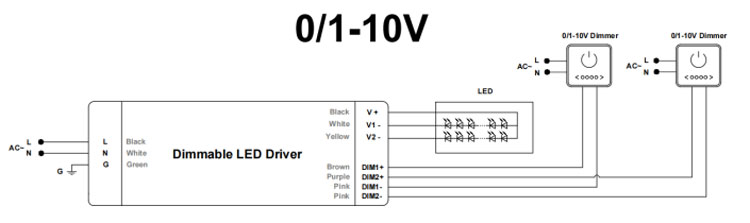

مخطط توصيل التعتيم
■
منحنى تخفيض التصنيف
(
حمل الإخراج
الخامس
س
درجة حرارة
.)
:
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
2. يجب اختيار تيار خرج برنامج تشغيل LED وفقًا للتيار المقدر للمصباح ودرجة الحرارة المحيطة.
عادةً، نوصي بتزويد الطاقة بكمية معينة من الحمل لتمديد عمر برنامج تشغيل LED.
وظيفة NFC :
|
|
|
|
ضبط جهد الخرج قليلاً بواسطة NFC:
يمكن قراءة وكتابة جهد الخرج بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW)
عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
| مستوى تنظيم جهد NFC | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى الرابع | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12 فولت | 12.0 فولت | 12.2 فولت | 12.3 فولت | 12.5 فولت | 12.6 فولت | 12.8 فولت | 13 فولت | 13.1 فولت | 13.3 فولت | 13.5 فولت |
| 24 فولت | 24.0 فولت | 24.2 فولت | 24.4 فولت | 24.7 فولت | 24.9 فولت | 25.1 فولت | 25.3 فولت | 25.6 فولت | 25.8 فولت | 26.0 فولت |
| 48 فولت | 48.0 فولت | 48.2 فولت | 48.4 فولت | 48.7 فولت | 48.9 فولت | 49.1 فولت | 49.3 فولت | 49.6 فولت | 49.8 فولت | 50.0 فولت |
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC في مصباح LED القابل للتعتيم
سائق.
المنتجات ذات الصلة
|

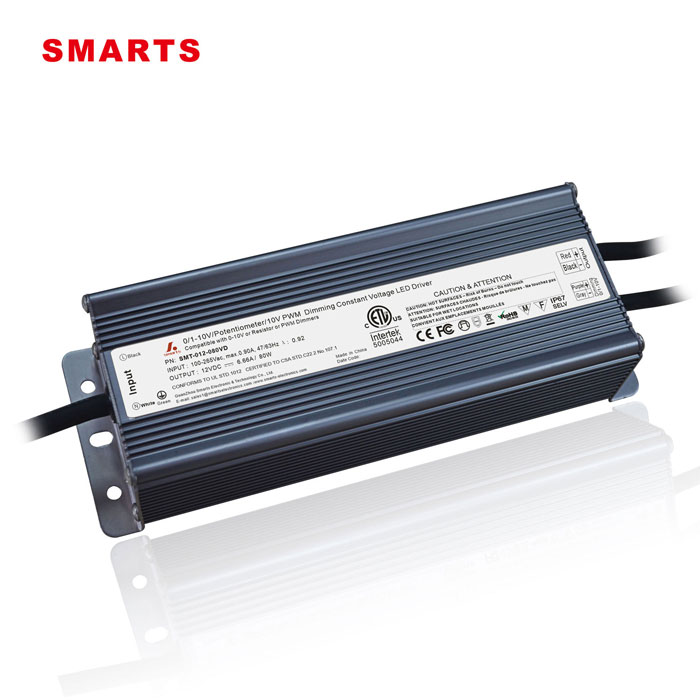

غلاف من الألومنيوم، 80 واط محرك LED قابل للتعتيم بجهد ثابت 0-10 فولت تصنيف IP67 لمقاومة الماء، وتبديد ممتاز للحرارة (تبريد الحمل الحراري الطبيعي للهواء)، ونطاق تعتيم سلس ومستقر (0-100%) بدون وميض.
