صندوق توصيل ثنائي الإشارة 0-10 فولت بقدرة 80 واط قابل للتعتيم لتشغيل شرائط LED

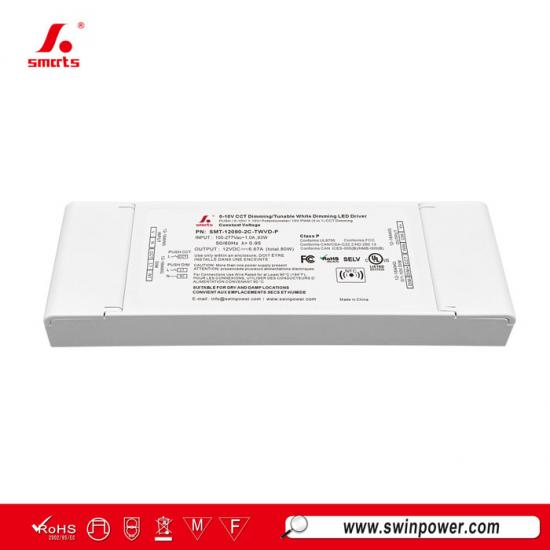

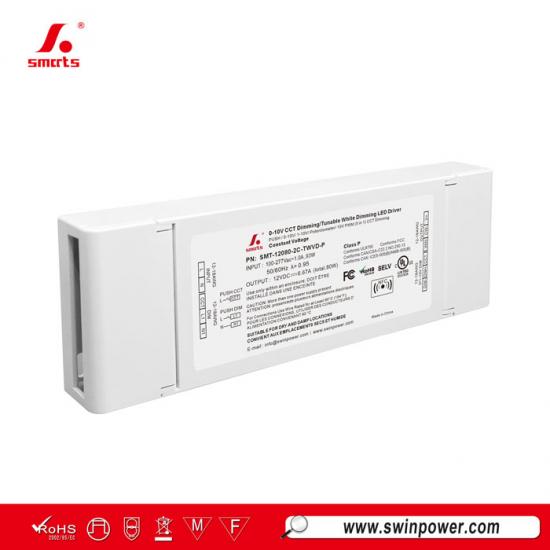

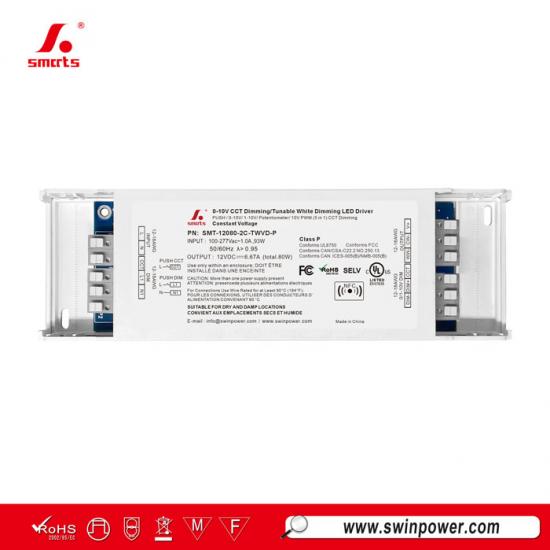

سمارتس باور الجديد مشغل LED قابل للتعتيم بإشارة مزدوجة 0-10 فولت يتميز هذا الجهاز بوحدة برمجة ذكية مدمجة بتقنية NFC وهيكل بلاستيكي، مما يجعله مناسبًا للتركيب في الأماكن الداخلية الضيقة لمشاريع إضاءة LED. كما يوفر تعتيمًا سلسًا وثابتًا وخاليًا من الوميض.
مواصفة
| نموذج | SMT-12080-2C-TWVD-P | SMT-24080-2C-TWVD-P | SMT-48080-2C-TWVD-P | |
| شهادة | UL / cUL / FCC / ICES-005 / الفئة P / الفئة 2 (24 فولت و48 فولت) / SELV / RoHS / REACH | |||
| الناتج | الجهد المقنن | 12 فولت | 24 فولت | 48 فولت |
| جهد التيار المستمر | ضبط الجهد من 12 إلى 13.5 فولت عبر تقنية NFC | ضبط الجهد من 24 إلى 26 فولت عبر تقنية NFC | ضبط الجهد الكهربائي من 48 إلى 50 فولت عبر تقنية NFC | |
| تحمل الجهد | ±0.5 فولت | |||
| تنظيم الجهد | ≤0.5% | |||
| التيار المقنن | 6.67 أمبير | 3.33 أمبير | 1.67 أمبير | |
| القدرة المقدرة | 80 واط | |||
| تنظيم الأحمال | ≤2% | ≤1% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | ||
| نطاق التردد | 50 / 60 هرتز | |||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.95 | |||
| THD(Ty.) عند الحمل الكامل | ≤15% | |||
| الكفاءة عند الحمل الكامل |
87% عند 120 فولت تيار متردد
88% عند 230 فولت تيار متردد 89% عند 277 فولت تيار متردد |
87% عند 120 فولت تيار متردد
88% عند 230 فولت تيار متردد 89% عند 277 فولت تيار متردد |
89% عند 120 فولت تيار متردد
90% عند 230 فولت تيار متردد 91% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1أ | |||
| تيار البدء (النموذجي) | 28 أمبير، 320 ميكروثانية عند 50% و120 فولت تيار متردد، 90 أمبير، 76 ميكروثانية عند 50% و230 فولت تيار متردد، 58 أمبير، 260 ميكروثانية عند 50% و277 فولت تيار متردد | |||
| تيار التسريب | <0.5 مللي أمبير | |||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | ||
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجة مئوية، يتم إيقاف تشغيل جهد الخرج، ويعود تلقائيًا إلى وضعه الطبيعي بعد التبريد. | |||
| بيئة | درجة حرارة العمل | -40 إلى +60 درجة مئوية (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة العمل | رطوبة نسبية من 20 إلى 90% بدون تكثيف | |||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |||
| اهتزاز | 10~500 هرتز، 2G لمدة 10 دقائق/دورة واحدة، فترة 60 دقيقة لكل محور على طول المحاور X وY وZ | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P:1.88KVAC | |||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | |||
| انبعاثات التوافق الكهرومغناطيسي | FCC CFR الباب 47 الجزء 15 الجزء الفرعي ب:2020؛ ICES-005 الإصدار 5 | |||
| آحرون | الوزن الصافي | 0.45 كجم | ||
| الأبعاد | 220*70.5*26.5 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 355*250*170 مم، 10 قطع/كرتونة | |||
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | |||
| 2. في حالة انخفاض جهد الإدخال، يلزم خفض قدرة الخرج لضمان عمر طويل. | ||||
|
|
|
|
|

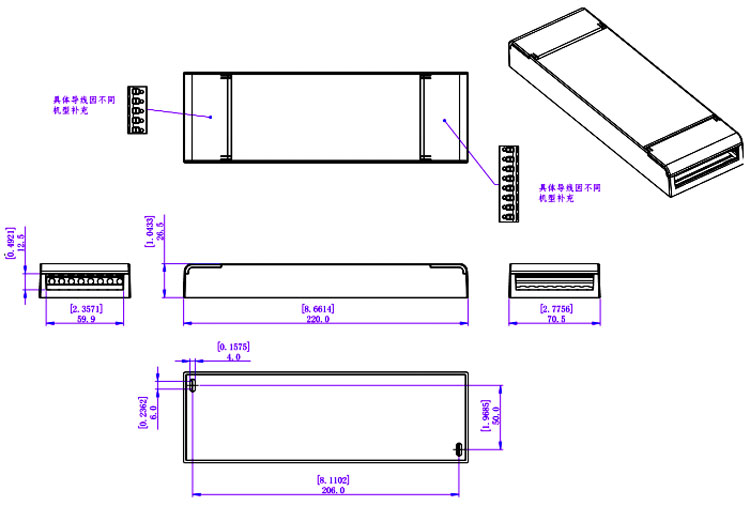

المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 11 |
| 13أ | 15 | |
| 16أ | 19 | |
| 20A | 23 | |
| 25أ | 29 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10أ | 7 |
| 13أ | 10 | |
| 16أ | 12 | |
| 20A | 15 | |
| 25أ | 19 | |
ملحوظة ":"
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الدخل المقنن، وتيار الدخل المقنن، ودرجة الحرارة المحيطة، وخصائص الفصل
منحنى.
| مقاييس الأسلاك الأمريكية | |
| SP9 | |
| أسلاك الإدخال | محطات DG202 5P |
| أسلاك الإخراج | محطات DG202 6P |
| ملاحظة: يرجى التأكد من توصيل هذه الأجزاء بشكل صحيح وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف. | |

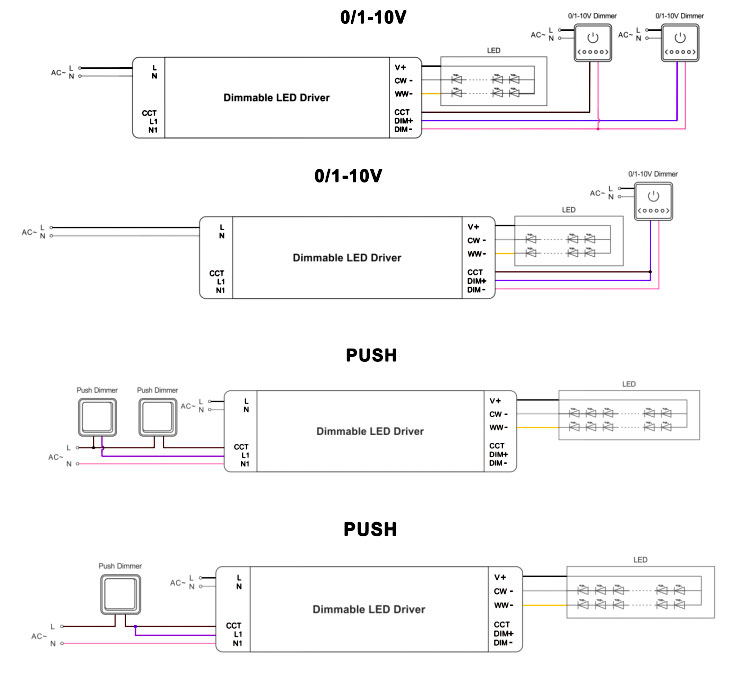

مخطط توصيل التعتيم
■

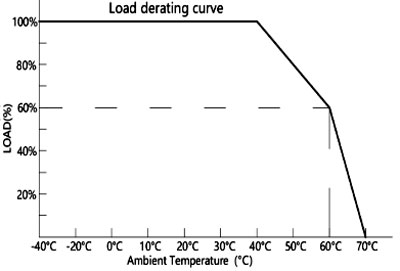

منحنى خفض القدرة
(
حمل الإخراج
v
s
درجة حرارة
.)
:
1. لإطالة عمرها، يرجى الرجوع إلى منحنى خفض القدرة وخفض القدرة وفقًا لدرجة الحرارة.
2. يجب اختيار تيار الخرج لمحرك LED وفقًا للتيار المقنن للمصباح ودرجة الحرارة المحيطة.
عادةً، نوصي بأن يحتفظ مصدر الطاقة بقدرة معينة من الحمل لإطالة عمر مشغل LED.
وظيفة NFC :
|
|
|
|
اضبط جهد الخرج قليلاً باستخدام تقنية NFC:
يمكن قراءة جهد الخرج وكتابته بواسطة هاتف محمول مزود بتطبيق ProNFC أو جهاز محمول يعمل بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW).
بالقرب من منطقة إشارة NFC الخاصة بمحرك LED القابل للتعتيم.
| مستوى تنظيم الجهد الكهربائي لتقنية الاتصال قريب المدى | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12 فولت | 12.0 فولت | 12.2 فولت | 12.3 فولت | 12.5 فولت | 12.6 فولت | 12.8 فولت | 13 فولت | 13.1 فولت | 13.3 فولت | 13.5 فولت |
| 24 فولت | 24.0 فولت | 24.2 فولت | 24.4 فولت | 24.7 فولت | 24.9 فولت | 25.1 فولت | 25.3 فولت | 25.6 فولت | 25.8 فولت | 26.0 فولت |
| 48 فولت | 48.0 فولت | 48.2 فولت | 48.4 فولت | 48.7 فولت | 48.9 فولت | 49.1 فولت | 49.3 فولت | 49.6 فولت | 49.8 فولت | 50.0 فولت |
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق Set NFC أو جهاز محمول يدعم تقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق تقريبه من منطقة إشارة NFC الخاصة بمصباح LED القابل للتعتيم
سائق.
المنتجات ذات الصلة
|

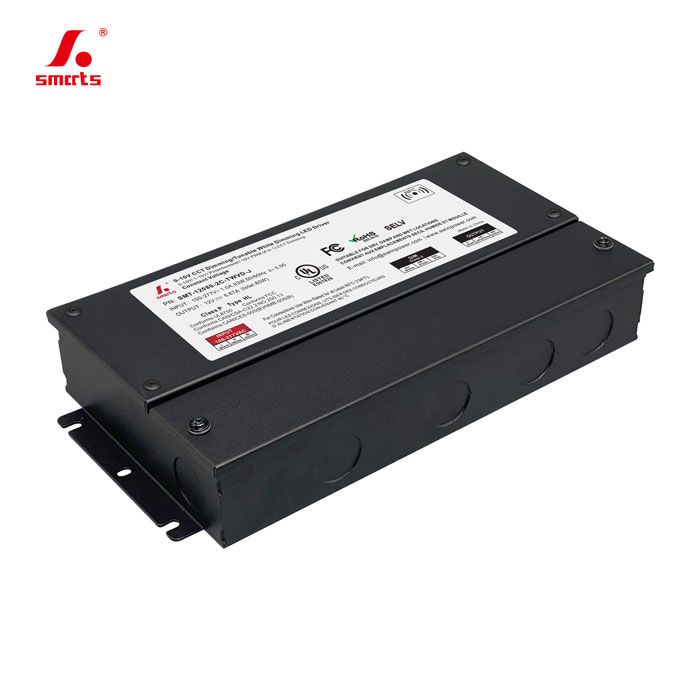

هذا مزود طاقة LED قابل للتعتيم بقدرة 80 واط وجهد 0-10 فولت يتميز بتصميم متكامل مع صندوق توصيل وغطاء معدني لسهولة وسرعة التركيب، مما يجعله مناسبًا لمشاريع إضاءة LED الذكية الداخلية والخارجية. ويأتي مع ضمان لمدة 7 سنوات.
