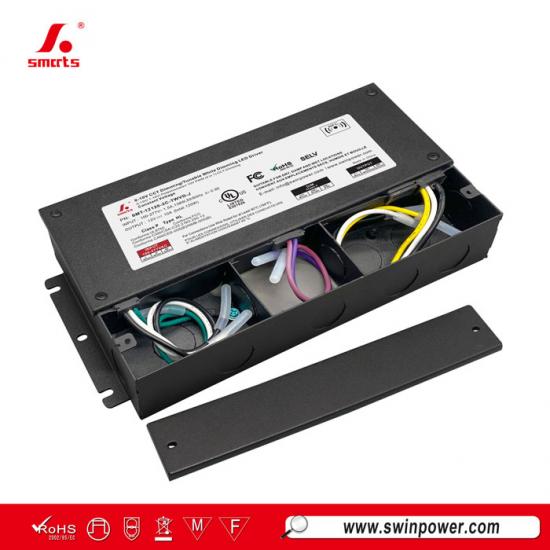

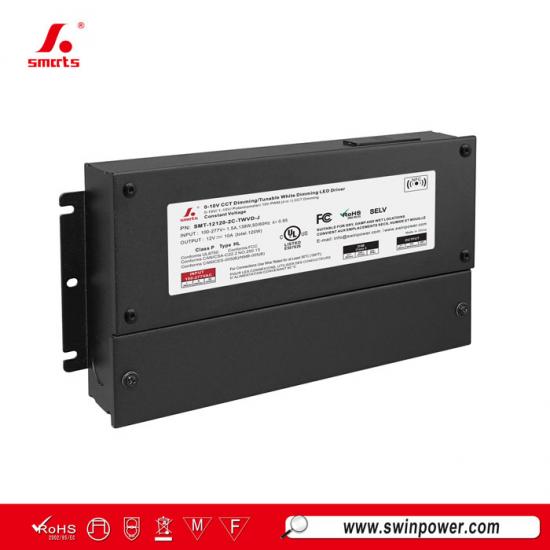

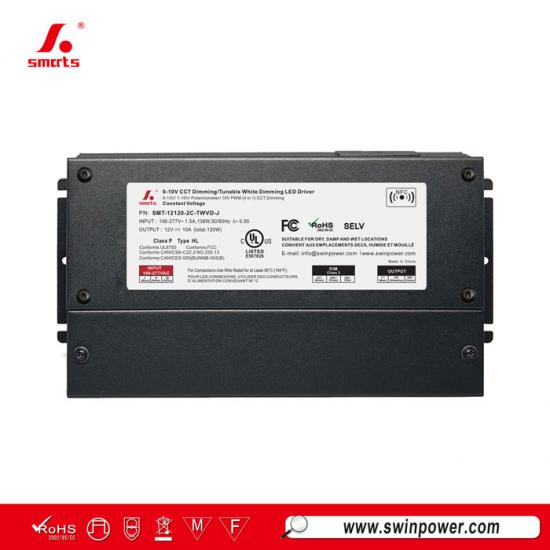

مشغل شريط إضاءة LED مزدوج الإشارة 0-10 فولت قابل للتعتيم مع صندوق توصيل
نطاق جهد الإدخال العالمي 100-277 فولت تيار متردد، مشغل LED ثنائي الإشارة للتعتيم 0-10 فولت مدمج مع تصميم صندوق التوصيل، وهيكل معدني مع تبريد بالحمل الحراري الطبيعي للهواء، ووظائف حماية متعددة تشمل قصر الدائرة/ارتفاع درجة الحرارة/الحمل الزائد.
مواصفة
| نموذج | SMT-12120-2C-TWVD-J | SMT-24120-2C-TWVD-J | SMT-48120-2C-TWVD-J | |
| شهادة | UL / cUL / FCC / ICES-005 / الفئة P / النوع HL / SELV / RoHS / REACH | |||
| الناتج | الجهد المقنن | 12 فولت | 24 فولت | 48 فولت |
| جهد التيار المستمر | ضبط الجهد من 12 إلى 13.5 فولت عبر تقنية NFC | ضبط الجهد من 24 إلى 26 فولت عبر تقنية NFC | ضبط الجهد الكهربائي من 48 إلى 50 فولت عبر تقنية NFC | |
| تحمل الجهد | ±0.5 فولت | ±0.5 فولت | ±0.5 فولت | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤2% | ≤1% | ≤1% | |
| التيار المقنن | 10 أمبير | 5أ | 2.5 أمبير | |
| القدرة المقدرة | 120 واط | |||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | ||
| نطاق التردد | 50 / 60 هرتز | |||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.95 | |||
| THD(Typ. ) عند الحمل الكامل | ≤15% | |||
| الكفاءة (النموذجية) عند الحمل الكامل |
87% عند 120 فولت تيار متردد، 88% عند 230 فولت تيار متردد
89% عند 277 فولت تيار متردد |
88% عند 120 فولت تيار متردد، 89% عند 230 فولت تيار متردد
90% عند 277 فولت تيار متردد |
90% عند 120 فولت تيار متردد، 91% عند 230 فولت تيار متردد، 92% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 1.5 أمبير | |||
| تيار البدء (النموذجي) | 28 أمبير، 320 ميكروثانية عند 50% من جهد 120 فولت تيار متردد؛ 90 أمبير، 76 ميكروثانية عند 50% من جهد 230 فولت تيار متردد؛ 58 أمبير، 260 ميكروثانية عند 50% من جهد 277 فولت تيار متردد | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | ||
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | |||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجة مئوية، يتم إيقاف تشغيل جهد الخرج، ويعود تلقائيًا إلى وضعه الطبيعي بعد التبريد. | |||
| بيئة | درجة حرارة العمل | -40 إلى +60 درجة مئوية (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة العمل | رطوبة نسبية من 20 إلى 95% بدون تكثيف | |||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | |||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |||
| اهتزاز | 10~500 هرتز، 5G، 12 دقيقة/دورة واحدة، مدة الدورة 72 دقيقة لكل محور من المحاور X وY وZ | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | ||
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد I/P-FG:1.88 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | |||
| مقاومة العزل | مقاومة الإدخال/الإخراج: 100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | |||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | |||
| انبعاثات التوافق الكهرومغناطيسي | FCC CFR الباب 47 الجزء 15 الجزء الفرعي ب:2020؛ ICES-005 الإصدار 5 | |||
| آحرون | الوزن الصافي | 1.73 كجم | ||
| البعد | 241*125*42.7 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 305*262*283 مم، 20 قطعة/كرتونة | |||
| ملحوظات | 1. يتم قياس جميع المعايير التي لم يتم ذكرها بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقنن، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | |||
| 2. في حالة انخفاض جهد الإدخال، يلزم خفض قدرة الخرج لضمان عمر طويل. | ||||
| 3. مشغل LED يفي بمتطلبات الانبعاثات التوافقية لمعيار ANSI C82.77-10. | ||||
|
|
|
|
|
المواصفات الميكانيكية
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10 أمبير | 11 |
| 13أ | 15 | |
| 16أ | 19 | |
| 20 أمبير | 23 | |
| 25أ | 29 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة المصغر | مستوى | عدد مشغلات LED |
| النوع C | 10 أمبير | 7 |
| 13أ | 10 | |
| 16أ | 12 | |
| 20 أمبير | 15 | |
| 25أ | 19 | |
ملحوظة:
1. يوصى باستخدام الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى التي تبلغ 50 درجة مئوية.
2. يجب اختيار قاطع الدائرة وفقًا لجهد الدخل المقنن، وتيار الدخل المقنن، ودرجة الحرارة المحيطة، وخصائص الفصل منحنى.
| مقاييس الأسلاك الأمريكية | |
| JD100 | |
| أسلاك الإدخال | أسود (L) أبيض (N) أخضر (G) 3*18AWG |
| أسلاك الإخراج | أسود (V+) أبيض (V1-) أصفر (V2-) 3*16AWG |
| أسلاك التعتيم | بني (DIM1+) بنفسجي (DIM2+) وردي (DIM1-) وردي (DIM2-) 4*18AWG |
| ملاحظة: يرجى التأكد من توصيل هذه الأجزاء بشكل صحيح وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج بمساحة مقطع 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. يمكننا تخصيص أي طلبات أخرى متعلقة بالكابلات.
مخطط توصيل التعتيم
■
منحنى خفض القدرة
(
حمل الإخراج
v
س
درجة حرارة
.)
:
1. لإطالة عمرها، يرجى الرجوع إلى منحنى خفض القدرة وخفض القدرة وفقًا لدرجة الحرارة.
2. يجب اختيار تيار الخرج لمحرك LED وفقًا للتيار المقنن للمصباح ودرجة الحرارة المحيطة.
عادةً، نوصي بأن يحتفظ مصدر الطاقة بقدرة معينة من الحمل لإطالة عمر مشغل LED.
وظيفة NFC :
|
|
|
|
اضبط جهد الخرج قليلاً باستخدام تقنية NFC:
يمكن قراءة جهد الخرج وكتابته بواسطة هاتف محمول مزود بتطبيق ProNFC أو جهاز محمول يعمل بتقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW).
بالقرب من منطقة إشارة NFC الخاصة بمحرك LED القابل للتعتيم.
| مستوى تنظيم الجهد الكهربائي لتقنية الاتصال قريب المدى | ||||||||||
| المستوى 1 | المستوى 2 | المستوى 3 | المستوى 4 | المستوى 5 | المستوى 6 | المستوى 7 | المستوى 8 | المستوى 9 | المستوى 10 | |
| 12 فولت | 12.0 فولت | 12.2 فولت | 12.3 فولت | 12.5 فولت | 12.6 فولت | 12.8 فولت | 13 فولت | 13.1 فولت | 13.3 فولت | 13.5 فولت |
| 24 فولت | 24.0 فولت | 24.2 فولت | 24.4 فولت | 24.7 فولت | 24.9 فولت | 25.1 فولت | 25.3 فولت | 25.6 فولت | 25.8 فولت | 26.0 فولت |
| 48 فولت | 48.0 فولت | 48.2 فولت | 48.4 فولت | 48.7 فولت | 48.9 فولت | 49.1 فولت | 49.3 فولت | 49.6 فولت | 49.8 فولت | 50.0 فولت |
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق Set NFC أو جهاز محمول يدعم تقنية NFC (جهاز قراءة وكتابة NFC: NFC-RW) عن طريق تقريبه من منطقة إشارة NFC الخاصة بمصباح LED القابل للتعتيم
سائق.
