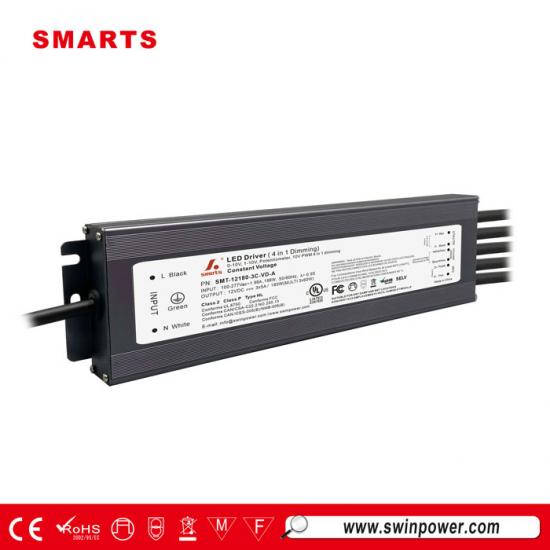

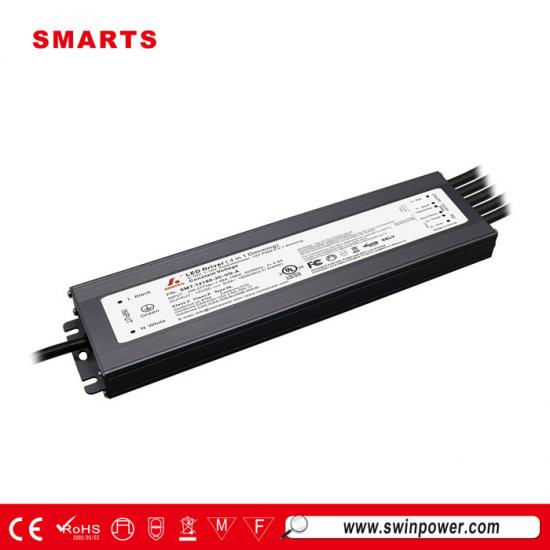

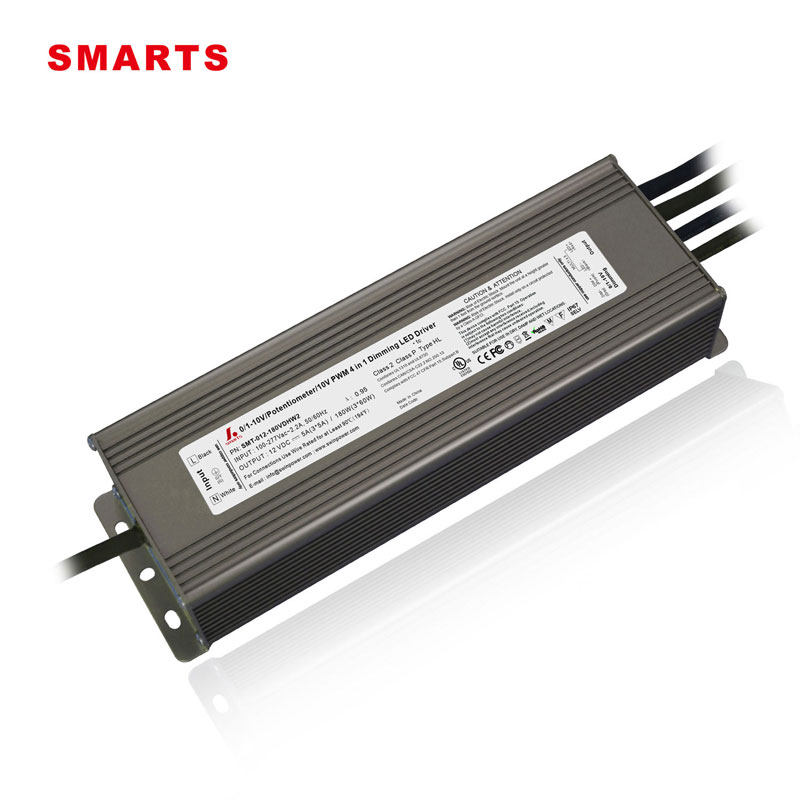

شريط إضاءة LED قابل للتعتيم 0-10 فولت، مزود طاقة مقاوم للماء PWM 180 واط
هذه النسخة الجديدة المحدثةمصدر طاقة LED قابل للتعتيم 0 10 فولت 180 واط 12 فولت جهد ثابت كفاءة تشغيل تصل إلى 91.5%. تصميم غلاف من الألومنيوم، مقاوم للماء بدرجة IP67، مناسب لمشاريع الإضاءة الخارجية الرطبة.
مواصفة
| نموذج | SMT-12180-3C-VD-A | |
| شهادة | UL / FCC / النوع HL / الفئة P / الفئة 2 / SELV / CE / RoHS / REACH | |
| الناتج | جهد التيار المستمر | 12 فولت |
| تحمل الجهد | ±1% | |
| تنظيم الجهد | ≤0.5% | |
| التيار المقدر | 3*5 أمبير | |
| الطاقة المقدرة | 180 واط (3*60 واط) | |
| تنظيم الحمل | ≤1% | |
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| معامل القدرة (نموذجي) عند الحمل الكامل | ≥0.99@120VAC ≥0.95@277VAC | |
| THD(نوعي) عند التحميل الكامل | <20% عند 120 فولت تيار متردد و277 فولت تيار متردد | |
| الكفاءة (النموذجية) عند الحمل الكامل | ≥90% عند 120 فولت تيار متردد ≥91.5% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 2.1 أمبير | |
| طاقة الاستعداد | ≤0.5 واط | |
| تيار الاندفاع (نموذجي) | 23 أمبير، 1.3 مللي ثانية عند 50% Ipeak120VAC؛ 49 أمبير، 960us@50% Ipeak277VAC | |
| تيار التسرب | <0.5 مللي أمبير | |
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
| التحميل الزائد | ≤120% وضع التيار الثابت، يتم الاسترداد تلقائيًا بعد إزالة حالة الخطأ | |
| ارتفاع درجة الحرارة | 100℃±10℃ إيقاف تشغيل جهد الإخراج، والتعافي تلقائيًا بعد التبريد | |
| بيئة | درجة حرارة العمل. | -40~+60 درجة مئوية (انظر منحنى خفض التصنيف أدناه) |
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | |
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| درجة الحرارة المحيطة. | 45 درجة مئوية | |
| حالة درجة الحرارة. | 90 درجة مئوية | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) |
| تحمل الجهد | I/PO/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (أمريكي) | |
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | |
| انبعاث التوافق الكهرومغناطيسي | FCC 47 CFR الجزء 15، الجزء الفرعي B (الولايات المتحدة) | |
| اختبار مناعة الطفرة | وضع مختلف: 2 كيلو فولت، الوضع المشترك: 4 كيلو فولت | |
| آحرون | الوزن الصافي | 1.45 كجم |
| البعد | 232*78.1*25.3 مم (الطول*العرض*الارتفاع) | |
| التعبئة والتغليف | 10 قطع / كرتونة | |
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | ||
| ٣. يُعتبر مصدر الطاقة مُكوّنًا سيتم تشغيله مع المعدات النهائية. ونظرًا لتأثر أداء التوافق الكهرومغناطيسي (EMC) بالتركيب الكامل، يجب على مُصنّعي المعدات النهائية استيفاء توجيه التوافق الكهرومغناطيسي (EMC) عند التركيب الكامل مرة أخرى. | ||
| ٤. الأوضاع الافتراضية: وضع الإخراج هو إخراج الواقع الافتراضي (VR). منحنى التعتيم هو منحنى جاما ٢.٢. | ||
| 5. فيما يتعلق بأنواع أحمال محرك LED حيث يلبي المحرك متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | ||
|
|
 |
 |
 |

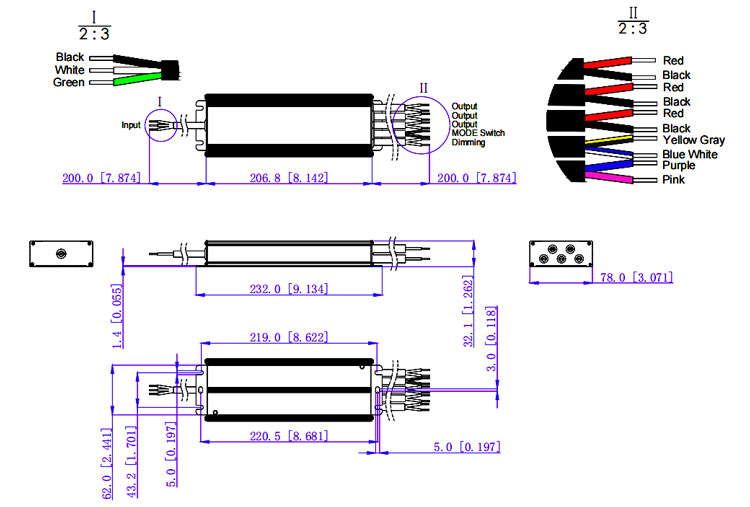

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| دي اتش 101 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| سلك الإخراج (12 فولت) | أحمر (V+) أسود (V-) (2*18AWG) |
| أحمر (V+) أسود (V-) (2*18AWG) | |
| أحمر (V+) أسود (V-) (2*18AWG) | |
| سلك تبديل الوظيفة | أزرق وأبيض وأصفر ورمادي (2*18AWG) |
| سلك التعتيم | أرجواني (D+) وردي (D-) (2*18AWG) |
| ملاحظات: يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف | |
توصية MCB:
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 3 |
| 13أ | 4 | |
| 16أ | 6 | |
| 20 أمبير | 7 | |
| 25 أمبير | 9 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 8 |
| 13أ | 12 | |
| 16أ | 15 | |
| 20 أمبير | 19 | |
| 25 أمبير | 24 | |
ملحوظة:
1. يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة 50 درجة مئوية.
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر، ودرجة الحرارة المحيطة، وخصائص الرحلة
منحنى.
عملية التعتيم
استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
