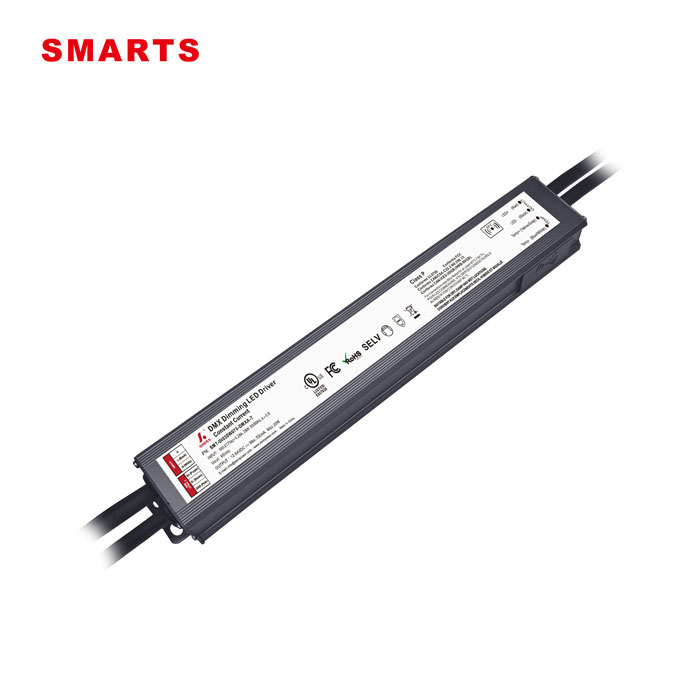

محرك إضاءة LED قابل للتعتيم بتيار ثابت DMX512 بقوة 20 واط، 12 فولت - 54 فولت للإضاءة LED
حجم رفيع للغاية مشغل LED قابل للتعتيم DMX512 بقوة 20 واط وضع تشغيل بتيار مستمر، مع وظائف حماية من قصر الدائرة/ارتفاع درجة الحرارة/الحمل الزائد/الجهد الزائد. وحدة برمجة ذكية مدمجة بتقنية NFC. وضع تعتيم رقمي، عملية تعتيم سلسة ومستقرة دون وميض. يتوافق مع لوائح السلامة العالمية للإضاءة.
مواصفة
| نموذج | SMT-DI020W070-DMXI-T | |
| شهادة | UL/FCC/CE/ClassP/Class2/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | |
| الناتج | نطاق الجهد عند التحميل | 12-54 فولت |
| نطاق ضبط تيار الإخراج (loset) | 70-700 مللي أمبير | |
| نطاق ضبط تيار الإخراج بقوة ثابتة | 370-700 مللي أمبير | |
| الطاقة المقدرة | 20 واط (الحد الأقصى) | |
| جهد الخرج بدون تحميل | 60 فولت (الحد الأقصى) | |
| التسامح الحالي | 700 مللي أمبير ± 5% | |
| إجمالي تموج التيار الناتج | 20 مللي أمبير (آيماكس) | |
| تجاوز بدء التشغيل الحالي | 9%(الحد الأقصى) | |
| تنظيم الخط | أقل من 0.5% | |
| تنظيم الحمل | أقل من 0.5% | |
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد |
| نطاق التردد | 47 - 63 هرتز | |
| الطاقة الاحتياطية | ≤0.5 واط | |
| معامل القدرة (نموذجي) عند الحمل الكامل | 0.99@120 فولت تيار متردد 0.97@230 فولت تيار متردد 0.93@277 فولت تيار متردد | |
| THD(نوعي) عند التحميل الكامل | <10% عند 100-277 فولت تيار متردد | |
| الكفاءة (النموذجية) عند الحمل الكامل | 82% عند 120 فولت تيار متردد 82% عند 230 فولت تيار متردد 82% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | <0.3 أمبير عند 120 فولت تيار متردد <0.22 أمبير عند 230 فولت تيار متردد <0.15 أمبير عند 277 فولت تيار متردد | |
| طاقة الاستعداد | ≤0.5 واط | |
| تيار الاندفاع (نموذجي) | 17.5 أمبير، 50%، 29.1 ميكروثانية عند 120 فولت تيار متردد؛ 33.6 أمبير، 50%، 864 ميكروثانية عند 277 فولت تيار متردد؛ 40.4 أمبير، 50%، 26 ميكروثانية عند 277 فولت تيار متردد | |
| تيار التسرب | <0.5 مللي أمبير | |
| حماية | ماس كهربائي | وضع التيار المستمر، يتعافى تلقائيًا بعد إزالة حالة الخطأ |
| التحميل الزائد | ≥110% وضع التيار المستمر، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 50 درجة مئوية ± 5 درجات مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 40 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. درجة الحرارة المحيطة أعلى من 60 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 40 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. |
|
| بيئة | درجة حرارة العمل. | -40~+45 درجة مئوية (انظر منحنى خفض التصنيف أدناه) |
| رطوبة العمل | 20 - 90% رطوبة نسبية غير متكثفة | |
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير مكثفة | |
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | |
| اهتزاز | 10~500 هرتز، 2 جيجابت لمدة 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منهما على طول محاور X وY وZ | |
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛EN61347-1 |
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد (الحد الأقصى 3.75 كيلو فولت تيار متردد) I/P-FG:1.5 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | |
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | |
| مناعة التوافق الكهرومغناطيسي | IEC/EN61000-4-2,3,4,5,6,8,11; إن/EN61547 | |
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3، FCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2014 | |
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | |
| آحرون | الوزن الصافي | 205 جرام |
| البعد | 220*30*20.3 مم (الطول*العرض*الارتفاع) | |
| التعبئة والتغليف | 350*250*135 مم 50 قطعة / كرتون | |
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 100 فولت تيار متردد، والحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |
| 2. الحالات الافتراضية: إعداد التيار الخارجي هو القيمة القصوى. منحنى التعتيم هو منحنى لوغاريتمي. طاقة ناقل DALI الداخلي للسائق متوقفة. | ||
|
٣. يُعتبر مصدر الطاقة مُكوّنًا سيتم تشغيله مع المعدات النهائية. ونظرًا لتأثر أداء التوافق الكهرومغناطيسي (EMC) بالتركيب الكامل، يجب على مُصنّعي المعدات النهائية استيفاء توجيه التوافق الكهرومغناطيسي (EMC) عند التركيب الكامل. |
||
| 4. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد إدخال أقل. | ||
|
5. دائرة كهربائية خافتة: ملاحظة: هذه الدائرة التحكمية معزولة، ولكنها لم تقم بتقييم الفئة 2. يرجى الرجوع إلى دليل التثبيت لتوصيل جهاز التعتيم. |
||
| تنبيه: يوجد أكثر من مصدر طاقة واحد. | ||
| تنبيه: وجود العديد من مصادر الطاقة الكهربائية. | ||
|
|
|
|
|

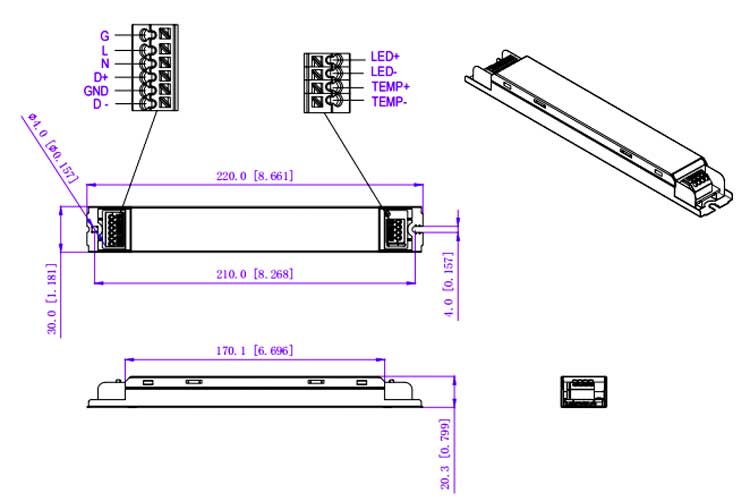

المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 20 |
| 13أ | 26 | |
| 16أ | 32 | |
| 20 أمبير | 40 | |
| 25 أمبير | 50 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 27 |
| 13أ | 35 | |
| 16أ | 44 | |
| 20 أمبير | 55 | |
| 25 أمبير | 69 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 40 |
| 13أ | 52 | |
| 16أ | 64 | |
| 20 أمبير | 81 | |
| 25 أمبير | 91 | |
ملحوظة
:
1. يوصى باستخدام الكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على درجة الحرارة المحيطة القصوى البالغة 50 درجة مئوية
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس الأسلاك الأمريكي | |
| LN20 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| سلك الإخراج | V+(أحمر) V-(أسود)(2*18AWG) |
| سلك التعتيم | أرجواني (DMX+) وردي (GND) بني (DMX-) (3*18AWG) |
| سلك درجة الحرارة الخارجية | رمادي أصفر (TEMP+) أبيض أزرق (TEMP-) (2*18AWG) |
| يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
مخطط توصيل التعتيم
ملحوظة :
1. يشير اسم الطراز SMT-DI020W070-DMXA إلى عدم وجود مصدر طاقة مساعد وتحكم في درجة الحرارة، وبالتالي لا يوجد أسلاك مقابلة لسائق LED.
2. اسم الطراز SMT-DI020W070-DMXA-T يعني أنه لا يوجد مصدر طاقة مساعد ولكن هناك تحكم في درجة الحرارة، وبالتالي فإن برنامج تشغيل LED لا يحتوي على أسلاك طاقة مساعدة.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|
هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |
منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
٢. يجب اختيار تيار خرج مُشغِّل LED وفقًا للتيار المُصنَّف للمصباح ودرجة الحرارة المحيطة. عادةً، نوصي بتخصيص مصدر طاقة مُحدَّد.
كمية الحمل اللازمة لتمديد عمر برنامج تشغيل LED.
منحنى تخفيض درجة حرارة المصباح :
[إذا لم يكن هناك قوائم دعم]
1. يوضح هذا الشكل منحنى الحماية عندما يكون الطراز الموصى به لمستشعر درجة حرارة المصباح هو NCP18XH103J03RB(muRata) ومعلمات حماية درجة الحرارة الخارجية على التطبيق هي الإعدادات الافتراضية للمصنع.
2. إذا لم تكن نماذج الثرمستورات هي NCP18XH103J03RB(muRata)، فيرجى التحقق من المعلمات ذات الصلة بحماية درجة حرارة المصباح على التطبيق.
3. إذا لم يكن مستشعر درجة حرارة المصباح متصلاً، فيرجى الاحتفاظ بمعلمات قسم حماية درجة حرارة المصباح على التطبيق بشكل افتراضي وإبعاد الكابلات عن الأجسام الحية.
[إذا لم يكن هناك قوائم دعم]
[نهاية]
