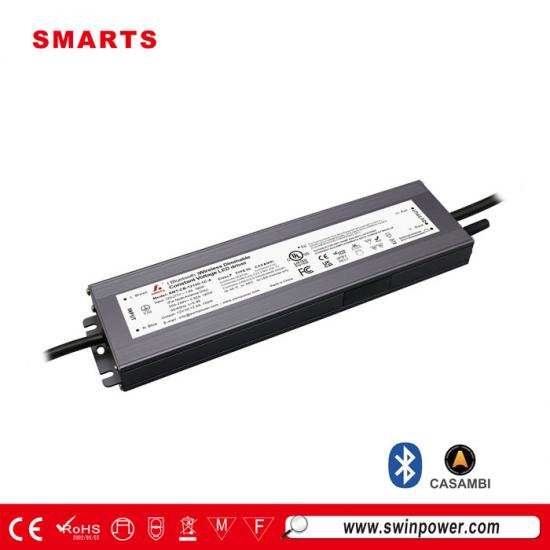

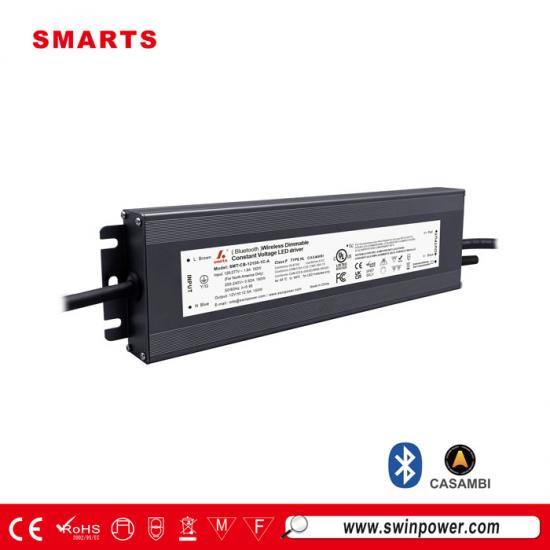

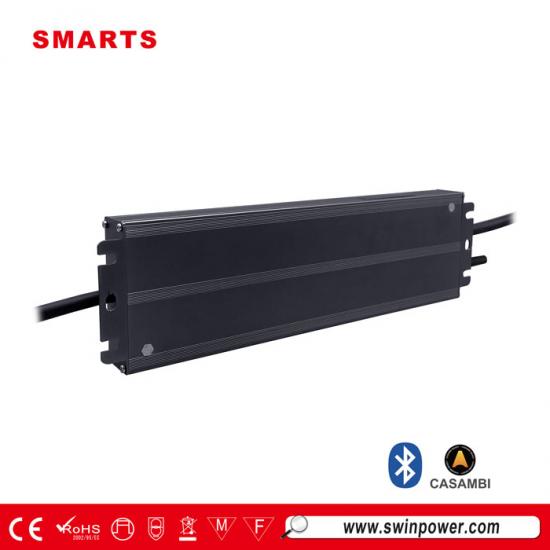

مزود طاقة LED بجهد ثابت بتقنية البلوتوث من CASAMBI 12 فولت/24 فولت لإضاءة LED
جهد ثابت 110-277 فولت تيار متردد، مشغل LED لاسلكي قابل للتعتيم بتقنية Bluetooth CASAMBI تصنيف IP66 لمقاومة الماء، تبديد جيد للحرارة، تركيب سهل وسريع، معتمد من UL، مناسب لمشاريع الإضاءة الذكية LED الداخلية في أمريكا الشمالية.
مواصفة
| نموذج | SMT-CB-12150-1C-A | SMT-CB-24150-1C-A | SMT-CB-48150-1C-A | |
| شهادة | UL / cUL / FCC / الفئة 2 / CE / RoHS / Reach | |||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| تحمل الجهد | ±0.5 فولت | |||
| تنظيم الجهد | ≤0.5% | |||
| التيار المقدر | 12.5 أمبير | 6.25 أمبير | 3.13أ | |
| الطاقة المقدرة | 100 واط | |||
| تنظيم الحمل | ≤2% | ≤1% | ||
| مدخل | نطاق الجهد | 110~277فولت تيار متردد | ||
| نطاق التردد | 47 - 63 هرتز | |||
| عامل القدرة عند الحمل الكامل | أقل من 15% | |||
| THD(نوعي) عند التحميل الكامل | ≥0.98@230فولت تيار متردد | |||
| الكفاءة عند التحميل الكامل | 89% عند 120 فولت تيار متردد 91% عند 230 فولت تيار متردد | |||
| التيار المتردد (الحد الأقصى) | 1.8 أمبير | |||
| تيار الاندفاع (نموذجي) | 35.2 أمبير، 510 ميكروثانية عند 50% من ذروة التيار المتردد 230 فولت تيار متردد | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| التحميل الزائد | ≤120% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجات مئوية، إيقاف تشغيل جهد الإخراج، والتعافي تلقائيًا بعد التبريد | |||
| بيئة | درجة حرارة العمل. | -40~+60℃ (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | |||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | |||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) | ||
| تحمل الجهد |
I/PO/P:3.75KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC (الاتحاد الأوروبي)
I/PO/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (أمريكي) |
|||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | |||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3 (≥50%) (الاتحاد الأوروبي) وFCC CFR 47 الجزء 15، الجزء الفرعي ب (الولايات المتحدة) | |||
| آحرون | الوزن الصافي | ؟كجم | ||
| البعد | 279*78*25.1 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 20 قطعة/كرتونة | |||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة خصيصًا عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | ||||
|
|
|
|
|

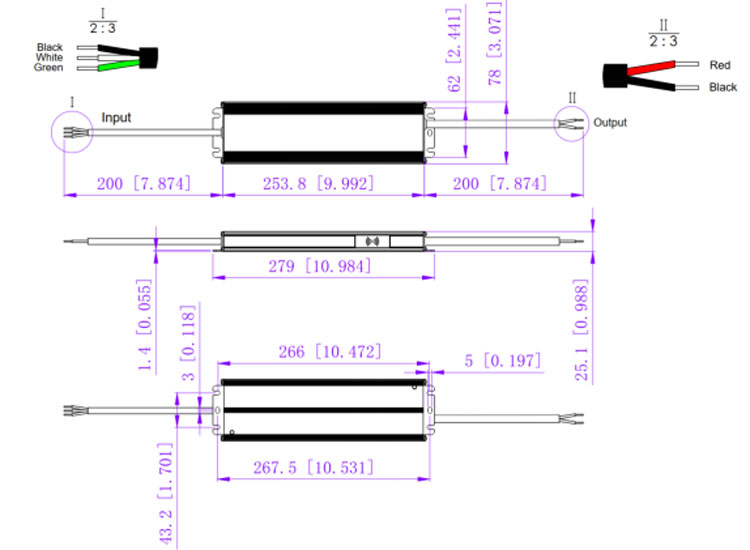

المواصفات الميكانيكية
1. كابل الإدخال 3*18AWG، كابل أسود (L)، كابل أبيض (N)، كابل أخضر (G).
2. كابل الإخراج 2 *16AWG ، كابل أحمر (+) إلى الجانب الموجب (+)، كابل أسود (-) إلى الجانب السالب (-).
3. يرجى التأكد من توصيل هذه بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف.
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 4 |
| 13أ | 6 | |
| 16أ | 7 | |
| 20 أمبير | 9 | |
| 25 أمبير | 22 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 8 |
| 13أ | 11 | |
| 16أ | 14 | |
| 20 أمبير | 17 | |
| 25 أمبير | 22 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 10 |
| 13أ | 13 | |
| 16أ | 16 | |
| 20 أمبير | 20 | |
| 25 أمبير | 26 | |
ملحوظة
:
①الكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C موصى بها بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهي 50 درجة مئوية
②يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، وخصائص الرحلة
منحنى.
مخطط توصيل التعتيم
الاستخدام الموضوعي:
عملية استخدام CASAMBI:
